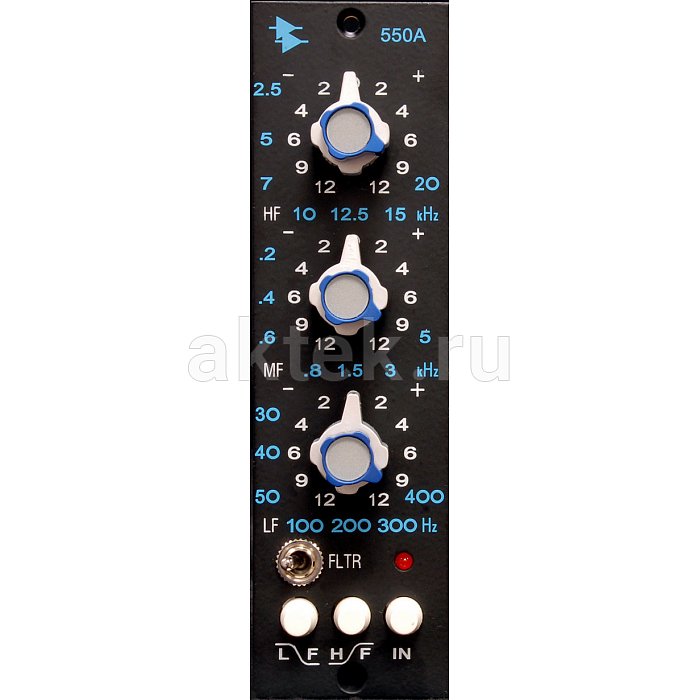

Эквалайзер API Audio 550A
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- API
- Модель
- 550A
- Тип товара
- Эквалайзер
- Назначение
- Частотная коррекция сигнала
- Форм-фактор
- 500 Series
- Частотный диапазон
- 50 Гц — 15 кГц
- Input Impedance
- 66 k? high level 17 k? low level
- Output Impedance
- Less than 85? (transformer isolated)
- Nominal Operating Level
- 15 dBm to +12 dBm
- Insertion Loss
- None (bridging)
- Frequency Response, Unequalized
- ±0.5 dB 30 Hz to 20 kHz
- Noise
- Unequalized, output noise of –90 dBm, high level strapping and –98 dBm, low level strapping, 20 Hz to 20 kHz unweighted
- Distortion
- .05% THD max, 30 Hz to 20 kHz @ +4 dBm .07% THD max, 30 Hz to 20 kHz @ +18 dBm
- Clipping Level (3% THD)
- +30 dBm
- Power Requirement
- ±15 volts to ±18 volts @ 70 ma
- Controls
- Dual Concentric Rotary: LF select: 30, 40, 50, 100, 200, 300, 400 Hz and stepped degree of equalization –12dB to +12 dB Dual Concentric Rotary: MF select: 200, 400, 600, 800, 1500, 3000, 5000 Hz and stepped degree of equalization –12dB to +12 dB Dual Conc
- Toggle Switch
- 50 Hz to 15 kHz band-pass filter In or out Push Button: LF range Peak or Shelf Push Button: HF range Peak or Shelf Push Button: Equalization In or Out Tally light when In
- Connector
- 30 pin PC connector supplied
- Габариты упаковки (Д x Ш x В)
- 300 x 483 x 90 мм
Описание товара
Эквалайзер API Audio 550A — трёхполосный модуль обработки в формате 500-серии, ставший одним из эталонов студийного звукорежиссёрского инструментария. Разработанный Солом Уокером в конце 60-х, этот эквалайзер с дискретной схемотехникой создавался для канальной коррекции в больших микшерных консолях и за десятилетия стал стандартом тонального формирования при записи, сведении и мастеринге. Модель 550A адресована инженерам, которым нужна музыкальная коррекция с предсказуемым результатом: рок, поп, джаз, акустические инструменты, голос — везде, где важен характер звука, а не хирургическая точность параметрики.Схема и конструкция API 550A
В основе модуля — полностью дискретная схема с фирменным операционным усилителем Уокера 2520 и выходным трансформатором. Именно эта связка даёт узнаваемый плотный, чуть подкрашенный характер, за который 550A ценят в работе с барабанами, гитарами и вокалом. Ключевая идея — концепция Proportional Q: добротность фильтра автоматически сужается при большом усилении или подавлении и расширяется при умеренных значениях. На практике это означает, что мягкая подкраска остаётся широкой и музыкальной, а агрессивные движения становятся более точечными, не задевая соседние области спектра.
Коррекция выполнена шагами 2, 4, 6, 9 и 12 дБ, что обеспечивает повторяемость настроек при пересведении и совпадении каналов в стерео-парах. Полосы низа и верха переключаются между режимами пик и полка, а отдельный полосовой фильтр 50 Гц — 15 кГц включается независимо от остальных регулировок. Высокий запас по уровню до +30 дБ позволяет работать с горячими источниками без риска перегруза.
Применение
550A штатно занимает место канального эквалайзера: в записи — после микрофонного предусилителя, формируя тембр источника ещё на стадии трекинга; при сведении — как инструмент окрашивающей коррекции барабанной группы, бас-гитары, электрогитар, духовых, вокала. Модуль хорошо сочетается с ламповыми и транзисторными предусилителями, динамическими и ленточными микрофонами, а также вписывается в гибридные схемы, где аналоговая обработка применяется к цифровым трекам через посыл из звуковой карты.
В мастеринге 550A используют реже из-за ступенчатого выбора частот, но именно эта дискретность делает его удобным для коммутации в параллельные цепи и для аналогового стерео-сведения шин. Модуль ставится в любой совместимый рэк или консоль формата 500-серии, что упрощает интеграцию в существующую студию.
Серия и исполнение
550A относится к классической линейке канальных эквалайзеров API и считается родоначальником формата: именно с него начался выпуск штатных модулей бренда в 1971 году, а после возобновления производства в 2004-м он вернулся в каталог практически в исходном виде. Это одноканальный модуль 500-серии с тремя перекрывающимися полосами и семью выбранными частотами на каждой. От четырёхполосного 550b модель отличается более лаконичной структурой управления и характерной для оригинала концепцией трёхполосной коррекции, ради которой 550A и выбирают многие инженеры.
