COLORLIGHT S2 карта управления LED-экранами, 1,31 миллиона пикселей
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- COLORLIGHT
- Модель
- S2
- Тип товара
- передающая карта управления LED-экраном
- Габариты товара
- 140×105 мм
- Вес товара
- около 100 г
- Передача звука
- поддерживается
- Максимальный размер полотна
- 2560 пикселей по одной стороне
- Ёмкость
- до 1,31 млн пикселей
- Максимальное разрешение
- 1920×1200 при 60 Гц
- Разъёмы
- DVI, PCI-E 1X, 2×USB 2.0, 2×Gigabit Ethernet
- Назначение
- передача видеосигнала на приёмные карты
- Интерфейсы управления
- Ethernet
- Вес в упаковке
- 300 г
- Габариты упаковки (Д×Ш×В)
- 200×160×60 мм
Описание товара
Для проектов с небольшими светодиодными экранами — сценическими задниками, инфопанелями в холле, компактными медиастенами в переговорных — подходит передающая карта Colorlight S2. Устанавливается в системный блок через слот PCI-E 1X и превращает обычный компьютер в источник сигнала для LED-экрана. Обновлённое поколение отправляющих карт бренда с расширенным набором интерфейсов и поддержкой всех приёмных устройств Colorlight.Назначение и возможности

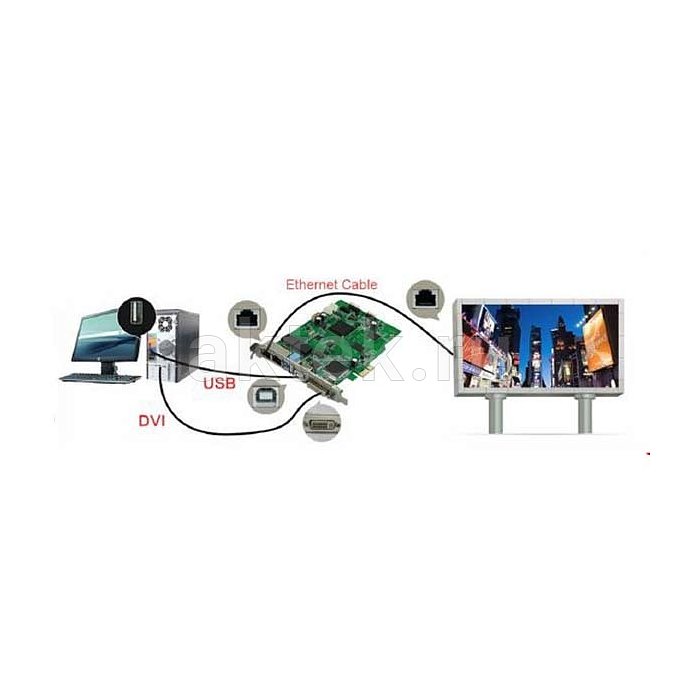

Карта принимает видеосигнал по DVI и раздаёт его на приёмные карты внутри модулей экрана по сети Gigabit Ethernet с контролем целостности данных через CRC. Максимальное входное разрешение — 1920×1200 при 60 Гц, с автоматической подстройкой параметров. Общая ёмкость управляемой матрицы — до 1,31 миллиона пикселей, размер полотна ограничен 2560 пикселями по горизонтали или вертикали, что позволяет собрать вытянутый баннер над сценой или прямоугольный экран стандартных пропорций.
Каждый из сетевых портов покрывает область 1280×512 пикселей, два порта совместно — 1280×1024. Каскадирование настраивается вверх-вниз или влево-вправо, поэтому геометрию экрана можно подгонять под физическую компоновку модулей на конструкции. Параллельно с изображением S2 передаёт звук и работает с фоновым воспроизведением — удобно для инсталляций, где экран становится единственным источником контента.
Управление и подключение
Два порта USB 2.0 используются для быстрой связи с ПК: через них ведётся конфигурирование карты, настройка яркости и цветности в реальном времени, а также каскадное соединение нескольких S2 в одной системе. Видеовход — DVI с интеллектуальным обнаружением сигнала, что упрощает первичное подключение и снижает вероятность ошибок при коммутации.
Дальность передачи по витой паре CAT5 — до 140 метров, по CAT6 — до 170 метров. Для протяжённых инсталляций, где экран удалён от аппаратной, используется оптическое волокно — там ограничений по дистанции нет. Питание карты — постоянный ток от 3,8 до 12 В, номинальная мощность 6 Вт, что укладывается в возможности стандартного блока питания ПК через слот PCI-E.

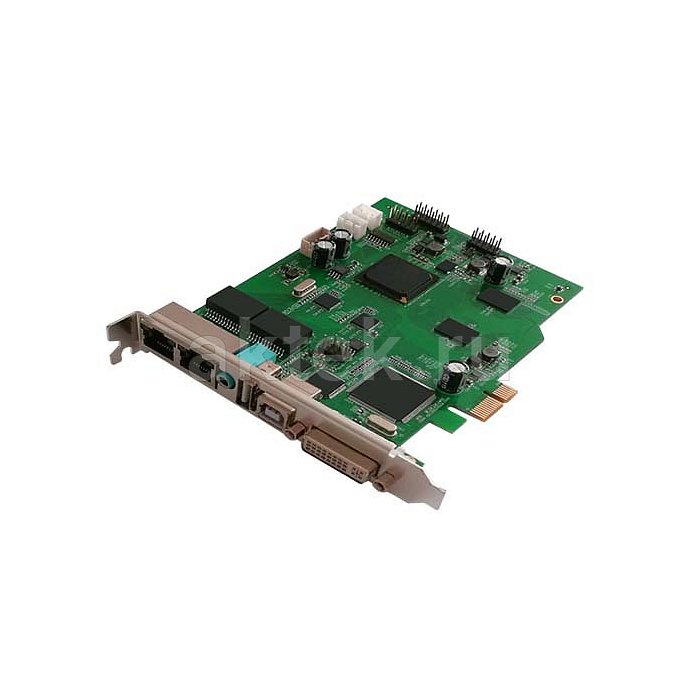

Конструкция карты Colorlight S2

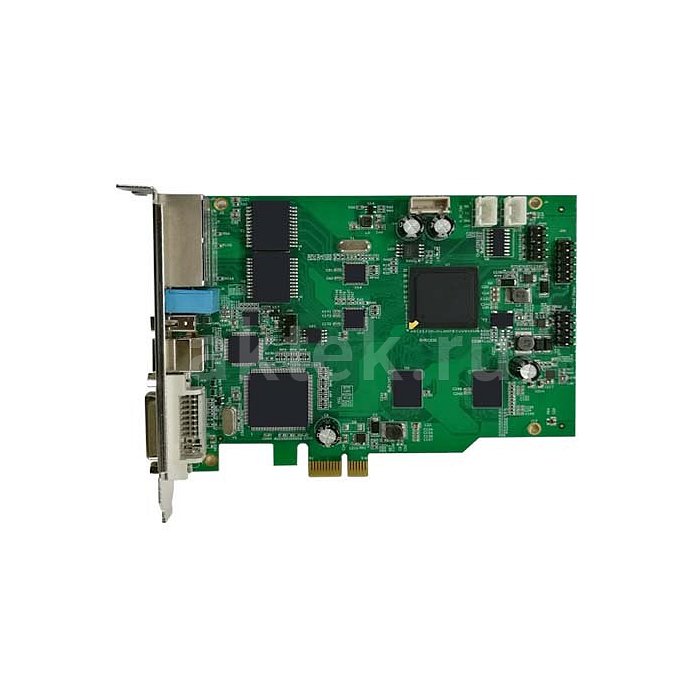

Плата выполнена в форм-факторе PCI-E 1X и представляет собой диэлектрическое основание с планарно смонтированными интегральными и гибридными микросхемами. Размер — 140×105 мм, вес около 100 грамм, поэтому карта не создаёт нагрузки на слот и легко размещается в компактных системных блоках, которые часто используются под контент-серверы для экранов.
Универсальность S2 определяется совместимостью со всей линейкой приёмных карт Colorlight — при расширении экрана или замене модулей отправляющая часть остаётся прежней. Для монтажников и системных интеграторов это означает предсказуемую совместимость на объектах, где парк оборудования формировался поэтапно. Модель ориентирована на небольшие и средние LED-проекты, где важна стабильность передачи и не требуется топовая производительность процессоров старших серий бренда.
