DSPPA MAG-2123S контроллер или модуль трансляционной системы, 3U, 110–240 В
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- DSPPA
- Модель
- MAG-2123S
- Тип товара
- контроллер или модуль трансляционной системы
- Назначение
- управление системой трансляции и оповещения
- Высота в рэке
- 3U
- Функции обработки
- задержка, кроссовер
- Количество каналов
- 10
- Питание
- 110–240 В
- Габариты
- 485×132×350 мм
- Масса
- 6,8 кг
- Вес в упаковке
- 7340 г
- Габариты упаковки (Д×Ш×В)
- 530×380×150 мм
Описание товара
Последовательное включение усилителей, процессоров и источников в трансляционной или инсталляционной системе требует отдельного узла, который возьмёт на себя коммутацию питания. Контроллер DSPPA MAG-2123S как раз для этой задачи: десятиканальный секвенсор питания рэкового формата, распределяющий подачу напряжения по группам оборудования с заданной задержкой. Прибор ставится в стойку системы озвучивания конференц-зала, актового зала, стадиона или музея и берёт на себя корректный старт и остановку всей цепи — от источников сигнала до оконечных усилителей.Схема и конструкция MAG-2123S

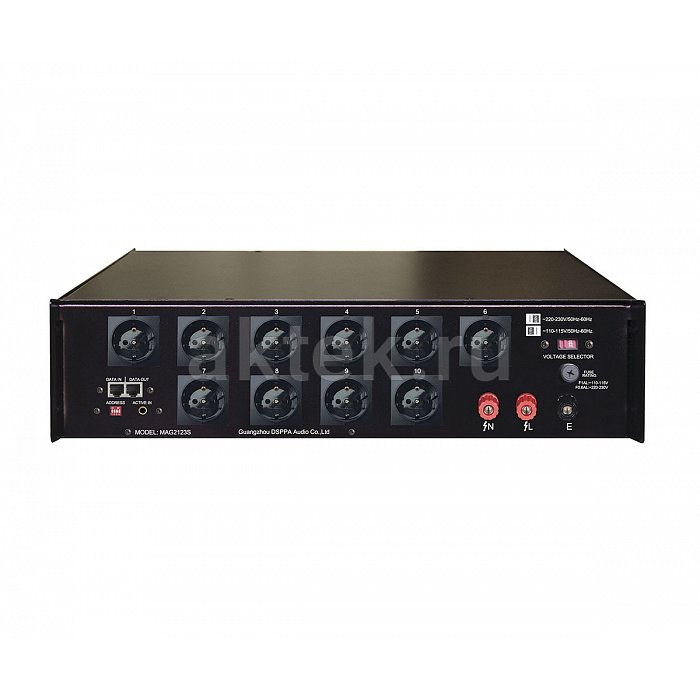

Внутри — десять независимых силовых каналов с реле, срабатывающими последовательно с интервалом 0,4–0,5 секунды между переключениями. Такая задержка нужна, чтобы броски пускового тока от усилителей мощности и трансформаторных блоков не складывались в один пиковый импульс — иначе автомат в щитке уходит в защиту при каждом включении системы. Секвенсор разводит эти броски во времени.

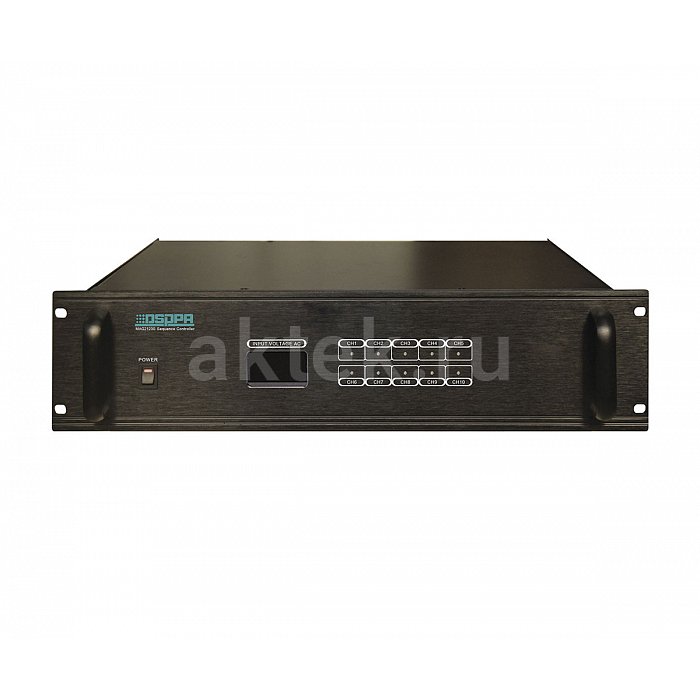

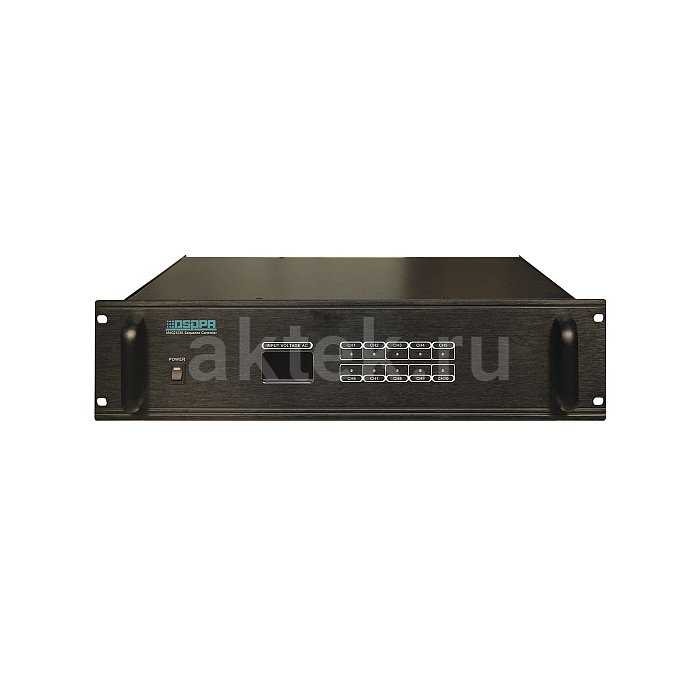

Суммарная коммутируемая нагрузка — 20 А при 220 В, до 7,5 кВА, при этом на каждый из десяти выходов допустимо не более 10 А. Это позволяет распределить пары мощных усилителей по отдельным линиям и не упереться в лимит одного канала. Диапазон питания 110–240 В при частоте 50–60 Гц делает контроллер применимым и в сетях с нестабильным напряжением. Предусмотрены ручной и автоматический режимы: в автомате каналы включаются каскадом от нажатия одной кнопки или внешнего сигнала, в ручном — оператор коммутирует нужную группу отдельно. Индикатор напряжения на передней панели показывает состояние сети до входа в оборудование.
Применение
Основной сценарий — стационарные системы озвучивания и трансляции, где в стойке собрано от пяти до пятнадцати единиц активного оборудования: микшер, процессоры, матрица, кроссоверы, усилители мощности, источники фоновой музыки. MAG-2123S стоит в самом низу цепи и управляет питанием всей стойки. Правильный порядок подключения — сначала источники и обработка, затем усилители мощности в последнюю очередь, а при выключении наоборот. Это исключает щелчки в акустических системах и защищает динамики от переходных процессов.
Типовые объекты — конференц-залы, спорткомплексы, торговые центры, транспортные узлы, культурные учреждения. В комплексных инсталляциях с системами оповещения контроллер интегрируется в общую логику запуска: подача питания синхронизируется с включением зального света или с расписанием работы объекта.
Серия и исполнение
MAG-2123S относится к линейке вспомогательного оборудования DSPPA для профессиональных систем трансляции. Формат — 19-дюймовая рэковая стойка высотой 3U (габариты корпуса 485 × 132 × 350 мм, масса 6,8 кг), что соответствует общему стилю инсталляционных решений производителя и позволяет ставить контроллер в любой стандартный шкаф. Десять каналов — стандартная конфигурация для средних и крупных инсталляций; в отличие от компактных секвенсоров на четыре-шесть выходов, здесь хватает линий для разведения даже сложной многозонной системы с резервными источниками.
