Dura Truss DT 22 C21V-L90 угловая секция фермы, 90°
Покупая у нас, вы получаете:
Технические характеристики
Описание товара

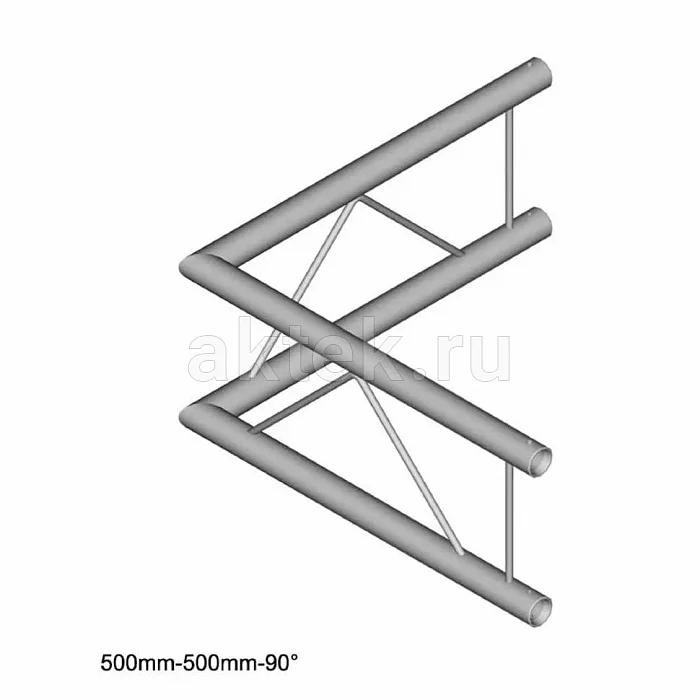

Для поворота двухтрубной фермы серии DT 22 на прямой угол в вертикальной плоскости используется угловой узел Dura Truss DT 22 C21V-L90. Элемент даёт монтажнику готовое решение там, где пролёт должен уйти вверх или вниз под 90 градусов — без резки труб, кустарной сварки и подгонки на площадке. Длина каждой из двух сторон угла составляет 50 см, что позволяет удобно продолжить ферму стандартными прямыми секциями DT 22.Конструкция и материалы
Узел собран по схеме лестницы: две параллельные трубы диаметром 50 мм со стенкой 2 мм, расстояние между осями труб 20 см. Общее сечение элемента — 220х220 мм. Материал — алюминиевый сплав, характерный для сценических ферм линейки Dura Truss: обеспечивает низкий вес при высокой жёсткости на изгиб. Собственная масса угла — 2 кг, что упрощает работу одного монтажника при подъёме и стыковке на высоте. Сварные швы между трубами и косынками рассчитаны на статические и динамические нагрузки сценического подвеса.
Сборка и совместимость DT 22 C21V-L90
Элемент стыкуется с прямыми секциями и другими узлами серии DT 22 через стандартное болтовое соединение — крепёж поставляется в комплекте, отдельно докупать ничего не нужно. Совместимость ограничена именно двухтрубной геометрией DT 22: с квадратными четырёхтрубными сериями DT 32/33/34 и триподами DT 23 напрямую узел не соединяется, для этого существуют переходники. Сборка сводится к тому, чтобы совместить концы труб, вставить болты и затянуть гайки — на площадке это занимает пару минут на стык. Буква V в маркировке указывает на вертикальную ориентацию поворота: угол разворачивает ферму в вертикальной плоскости, а не в горизонтальной.
Где применяется
Двухтрубная ферма-лестница серии DT 22 — рабочий инструмент для лёгких сценических задач и оформительских конструкций, где четырёхтрубная ферма избыточна по массе и цене. Угол 90° в вертикальной плоскости нужен там, где горизонтальный пролёт должен опуститься к полу или подняться к потолку: спуски порталов на сцене, вертикальные стойки-ножки под горизонтальный трасс, П-образные и Г-образные рамы. Такие конструкции часто собирают под световое оборудование среднего веса, крепление баннеров и афиш, оформление подиумов и фотозон. В выставочной сфере DT 22 C21V-L90 используется в стендовых конструкциях, где нужно поднять горизонтальную балку от опоры к потолку витрины или сформировать угол каркаса. В торговом оборудовании и оформлении шоурумов узел позволяет строить каркасы для подвеса лайтбоксов и товарных модулей. Для тяжёлых подвесов моторизованного света и звука двухтрубная серия не предназначена — под такие задачи в линейке производителя есть более мощные четырёхтрубные фермы. Всегда проверяйте допустимую нагрузку по монтажной документации Dura Truss с учётом конкретной схемы сборки и точек подвеса.
