Артикул: 447608
Для разветвления вертикального пролёта в Т-образную схему под прямым углом пригодится Dura Truss DT 22 T36V-T — трёхлучевой стыковочный узел серии DT 22 с лестничной геометрией и трубой 35 мм. Стороны по 50 см стыкуются с любыми прямыми секциями той же серии, крепёж уже в комплекте. Подходит для сборки сценических конструкций на концертных площадках и выставочных стендах.
В наличии в наличии
17 820 ₽
На этот товар действует гарантия: 12 месяцев
  • 534 бонуса за покупку
  • Платите частями до 10 месяцев
Доставкагород Москва
  • забрать из магазина завтра — бесплатно
  • курьером завтра — бесплатно

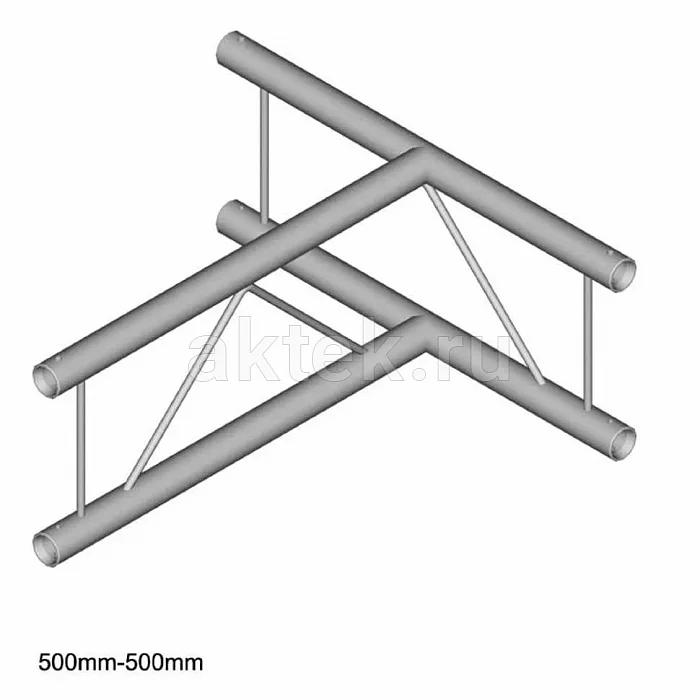

Dura Truss DT 22 T36V-T Т-образная секция фермы, 90°

    • Dura Truss DT 22 T36V-T Т-образная секция фермы, 90°
    • Dura Truss DT 22 T36V-T Т-образная секция фермы, 90° 2

    Покупая у нас, вы получаете:

    Только оригинальный товар с официальной гарантией.
    Легкий возврат и обмен. Гарантия возврата товара.
    Быстрая доставка товара в надёжной упаковке.

    Технические характеристики

    Бренд
    DuraTruss
    Модель
    DT 22 T36V-T
    Элемент конструкции
    узел стыковочный
    Толщина стенки
    2 мм
    Серия
    DT 22
    Геометрия
    лестница
    Диаметр трубы
    35 мм
    Сечение
    220×220 мм
    Угол
    90°
    Материал
    алюминий
    Количество поясов
    2
    Ширина конструкции
    20 см
    Длина сторон
    50 см
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.

    Описание товара

    Трёхлучевой Т-образный стыковочный узел Dura Truss DT 22 T36V-T расширяет геометрию плоской фермы-лестницы серии DT 22, добавляя вертикальное ответвление под прямым углом. Элемент решает типовую задачу монтажников: развести пролёт в двух плоскостях без сварки на площадке и без переходников кустарного изготовления. Крепёж поставляется в комплекте, поэтому узел готов к сборке сразу из упаковки.

    Конструкция и материалы

    Ферменная лестница-лестница серии DT 22 собирается из двух параллельных труб диаметром 50 мм с толщиной стенки 2 мм и шагом 20 см между осями. Узел T36V-T повторяет эту геометрию: сечение 220×220 мм, длина каждого из трёх лучей 50 см. Материал — алюминиевый профиль, сварка выполнена на заводе Dura Truss в Чехии. При собственном весе 1,6 кг элемент остаётся достаточно жёстким, чтобы держать геометрию при переносе нагрузки с горизонтального пролёта на вертикальную стойку. Тонкостенная труба 35×2 в перемычках снижает общую массу конструкции, что критично при работе с плоскими фермами: их часто ставят в разнесённые точки подвеса, где каждый лишний килограмм увеличивает момент на креплении.

    Сборка и совместимость

    Узел T36V-T рассчитан только на серию DT 22 — с фермами других серий Dura Truss (DT 23, DT 33, DT 34 и старше) он несовместим из-за иной геометрии сечения и диаметра труб. Стыковка выполняется штатным крепежом производителя, который входит в поставку: не нужно докупать метизы или подбирать пластины на месте. Три луча образуют вертикальную букву T, поэтому один узел заменяет пару угловых элементов и упрощает сборку порталов, где горизонтальная балка должна опираться на вертикальную стойку из той же фермы-лестницы. Для монтажной бригады это экономия времени на площадке и меньше расчётных стыков в схеме подвеса.

    Где применяется узел DT 22 T36V-T

    Плоская ферма серии DT 22 применяется там, где нужна лёгкая линейная конструкция небольшого визуального объёма: подвесы для световых приборов над сценой средних размеров, выставочные стенды, торговое оборудование, оформление магазинных зон, порталы для конференций и презентаций. Трёхлучевой Т-образный узел в такой схеме отвечает за переходы между горизонтальным пролётом и вертикальной опорой — типовой узел портала или задника. В студийной практике элемент используют для сборки подвесных ригов под софтбоксы и мониторы, где важна геометрическая точность стыков. При проектировании нагрузку на конкретную схему рассчитывают отдельно по нагрузочным таблицам Dura Truss с учётом пролёта, точек подвеса и веса навешиваемого оборудования — универсального значения для узла нет, поскольку он работает в связке с фермами определённой длины.
