Dura Truss DT 23 T37-V стыковочный узел для фермы, 90°
Покупая у нас, вы получаете:
Технические характеристики
Описание товара

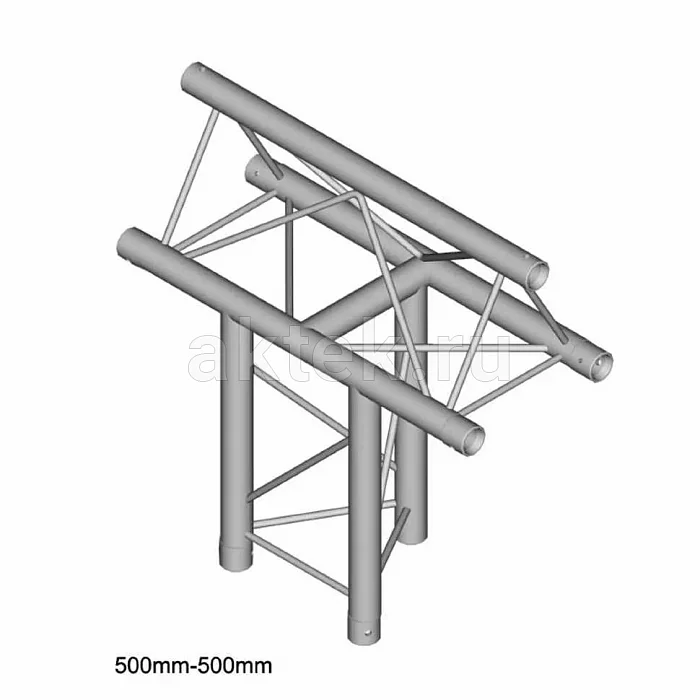

Т-образный трёхлучевой стыковочный узел Dura Truss DT 23 T37-V используется там, где нужно организовать вертикальный отвод от горизонтального пролёта треугольной фермы серии DT 23. Три луча под 90° позволяют собрать угловую точку сцены, портал с вертикальной стойкой или тройник для подвеса светового оборудования. Крепёж входит в комплект, поэтому монтажник получает готовое соединение без подбора расходников.Конструкция и материалы
Узел выполнен по схеме треугольного сечения — три основные трубы диаметром 50 мм со стенкой 2 мм и распорками между ними. Ширина сечения по стороне треугольника — 220 мм, длина каждого из трёх лучей — 500 мм от центра стыка. Материал — алюминиевый сплав, характерный для сценических ферм: сочетание жёсткости и малого веса. При собственной массе около 2,5 кг элемент удобно поднимать в одиночку, а сварные соединения между основными трубами и распорками обеспечивают равномерное распределение нагрузки в узловой точке, где сходятся три направления.
Сборка и совместимость DT 23 T37-V
Стыковка с пролётами идёт через конический замок — стандартное для серии DT 23 соединение с полукруглыми штифтами и клиньями. Крепёж поставляется в комплекте: не нужно докупать замки отдельно и подгонять диаметры. Узел стыкуется с любыми прямыми секциями DT 23, углами и базами той же серии — это важно при аренде и повторных сборках, когда конфигурация меняется от площадки к площадке. Скорость монтажа — одна из сильных сторон системы: опытная бригада собирает соединение за минуты, без специнструмента, только молоток и рука для клиньев.
Где применяется
Трёхлучевой Т-образный узел решает задачу перехода между плоскостями. В сценических порталах он ставится в точке, где горизонтальная перемычка соединяется с вертикальной стойкой — например, наверху П-образной рамы, если добавляется отвод в сторону. В световых конструкциях DT 23 T37-V применяется для организации боковых выносов на пролётах с приборами заливки и профильными прожекторами. Выставочные стенды и торговое оборудование — ещё одна типовая сфера: из треугольной фермы серии DT 23 собираются каркасы для баннеров, фотозон и презентационных площадок, а такой узел даёт вертикальный подъём от горизонтального периметра. Треугольное сечение с трубой 50×2 подходит для средних пролётов, где важен баланс между несущей способностью и весом — конструкция не перегружает временные подвесы и укладывается в возможности одного-двух монтажников без подъёмной техники.
