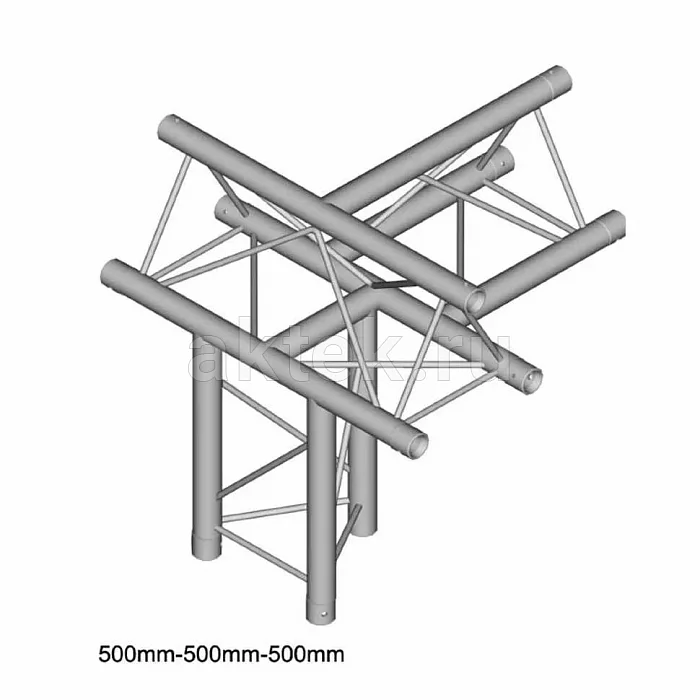

Dura Truss DT 23 T43-UTD стыковочный узел для фермы, 90°
Покупая у нас, вы получаете:
Технические характеристики
Описание товара
Четырёхлучевой стыковочный узел Dura Truss DT 23 T43-UTD с отводом вниз под 90° расширяет схему трассы фермы серии DT 23 в четырёх направлениях с одной точки. Элемент рассчитан на треугольное сечение серии и работает как перекрёсток: три плеча остаются в горизонтальной плоскости, четвёртое уходит вниз, что удобно для подвесов, спусков и вертикальных пролётов от основной трассы.Конструкция и материалы
Узел собран из алюминиевых труб диаметром 50 мм со стенкой 2 мм — тот же типоразмер, что и у линейных секций серии DT 23. Геометрия треугольная, ширина плеча 220 мм, длина каждой стороны 50 см. Заявленный вес — 3 кг, что позволяет одному монтажнику держать элемент на весу при стыковке. Треугольное сечение при таких трубах даёт компромисс между жёсткостью, весом и удобством работы на средних пролётах, а алюминий не требует дополнительной антикоррозийной обработки при работе в помещении.
Сборка и совместимость узла DT 23 T43-UTD
Элемент стыкуется с любыми секциями и угловыми блоками серии Dura Truss DT 23 — линейными пролётами, углами, базовыми плитами и трапециями того же семейства. Крепёж входит в комплект: конические замки с болтами и шпильками, стандартные для серии. На практике это значит, что монтажник не подбирает отдельно метизы под конкретный узел — тройка соединителей на каждое плечо, затяжка ключом, проверка посадки. Четыре плеча вместо привычных двух-трёх заметно сокращают время сборки сложной схемы: там, где раньше требовалось два узла и промежуточная вставка, теперь достаточно одного элемента.
Где применяется
Узел с отводом вниз востребован там, где от основной горизонтальной трассы нужно опустить дополнительный пролёт — люстру, экран, баннер, световую гребёнку или мониторный подвес. На сценических порталах DT 23 T43-UTD работает как точка ветвления к боковым линиям и одновременному спуску вертикального сегмента, например, для крепления декораций или мультимедийного оборудования. На выставочных стендах четырёхлучевая конфигурация удобна для угловых модулей с надстройкой: три горизонтальных луча образуют Т-образный контур в плане, вертикальный луч уходит вниз к базовой плите или наверх — если узел ставится в перевёрнутом положении. В торговом оборудовании и шоурумах такой стыковочный узел применяется для подвеса POS-конструкций и презентационных панелей от потолочной трассы. Для студийных подвесов элемент подходит при разводке фермовой сетки с локальными вертикальными спусками под софиты или микрофонные штанги, когда сплошная решётка не нужна, а точечные отводы упрощают доступ к оборудованию.
