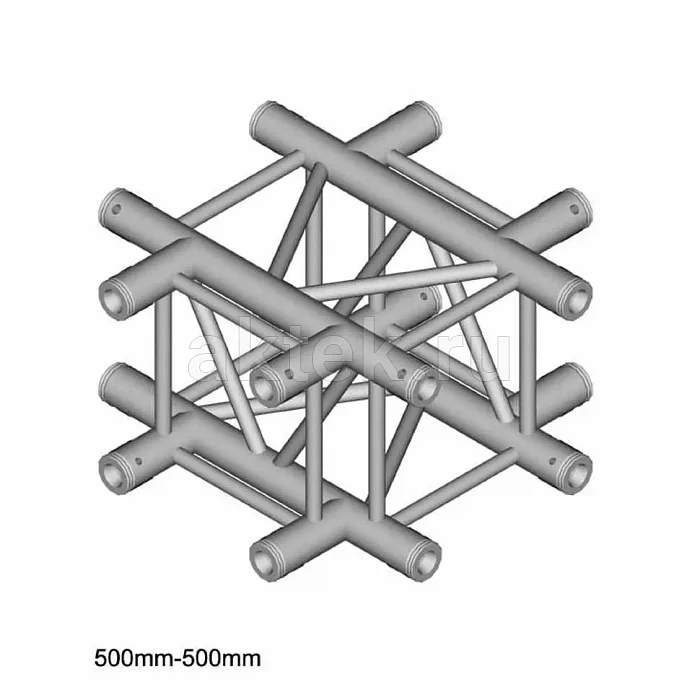

Dura Truss DT 34 C41-X Х-образная секция фермы, 90°
Покупая у нас, вы получаете:
Технические характеристики
Описание товара
Х-образный стыковочный узел Dura Truss DT 34 C41-X X-joint собирает четыре луча квадратной фермы в одной точке под прямым углом. Элемент относится к серии DT 34 с квадратным сечением и шириной стороны 30 см — той же геометрии, что и остальные пролёты линейки. Задача узла — сформировать крестообразное пересечение в плане, когда над сценой или выставочным пространством нужно построить сетку ферм с равными плечами: два по 0,5 м и общий габарит 0,5 × 0,5 м в осях.Конструкция и материалы
Сечение квадратное, по четырём углам идут трубы диаметром 50 мм со стенкой 2 мм. Между несущими трубами вварены раскосы, которые распределяют нагрузку по всему коробу и удерживают геометрию узла при работе на изгиб и кручение. Ширина 30 см соответствует стандарту серии DT 34, поэтому крестовина без переходников встаёт в существующую линию ферм. Заявленный вес узла — 7,4 кг, что немного для четырёхлучевого элемента и упрощает работу монтажника на высоте.
Сборка и совместимость
Модель DT 34 C41-X стыкуется с любыми прямыми пролётами, углами и куполами серии DT 34 — фермами, где применяется квадратное сечение 30 × 30 см и трубы 50 × 2 мм. Крепёж входит в комплект: конические замки с шпильками и шплинтами, которыми серия собирается стандартно. Такой замок затягивается ударом молотка по шпильке, монтаж пересечения из четырёх пролётов занимает минуты, а разборка после мероприятия проходит так же быстро — важное свойство для прокатных компаний и монтажных бригад, работающих в жёстком графике.
Где применяется X-образный узел DT 34 C41-X
Крестовина этого типа нужна там, где сценическая ферма разветвляется в четыре стороны в одной плоскости. Типичный сценарий — центральный узел прямоугольного грида над сценой, к которому подвешивается световое, звуковое и видеооборудование, а от него в четыре стороны расходятся пролёты к периметру или к соседним точкам подвеса. На выставочных стендах такой элемент собирает крестообразный портал над центром экспозиции: четыре луча несут баннеры, приборы освещения и информационные конструкции. В торговом оборудовании и подиумах для показов X-joint используется реже, но пригождается, когда над зоной нужен четырёхсторонний подвесной фрейм. Габарит 0,5 × 0,5 м делает узел компактным: он не съедает лишнюю длину у соседних прямых секций и сохраняет чистый шаг сетки. Родина бренда — США, производство — Чехия, что для сегмента алюминиевых ферм означает известную европейскую сборку и совместимость с общеотраслевым стандартом крепежа.
