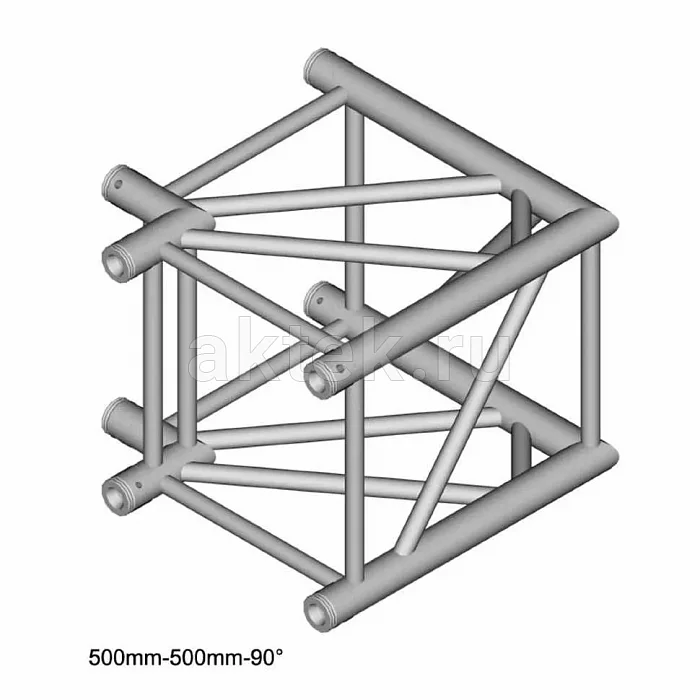

Dura Truss DT 44-C21-L90 угловая секция фермы, 90°
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- DuraTruss
- Модель
- DT 44-C21-L90
- Элемент конструкции
- узел стыковочный
- Толщина стенки
- 2 мм
- Серия
- DT 44
- Геометрия
- квадрат
- Диаметр трубы
- 50 мм
- Сечение
- 400×400 мм
- Угол
- 90°
- Материал
- алюминий
- Соединение
- коническое
- Количество поясов
- 4
- Ширина конструкции
- 40 см
- Длина секции
- 5 м
- Длина сторон
- 500 см
- Болты в комплекте
- 8
Описание товара
Двухлучевой стыковочный узел под углом 90 градусов расширяет возможности сборки квадратной фермы Dura Truss DT 44-C21-L90 при построении сценических порталов и угловых пролётов. Элемент выступает переходником между двумя секциями серии DT 44, позволяя разворачивать конструкцию в горизонтальной или вертикальной плоскости без сварных стыков на площадке. Габарит углового модуля — 400×400 мм по сечению фермы, длина сторон 500 см, собственный вес 5,7 кг.Конструкция и материалы
Сечение — квадрат 400×400 мм, характерное для серии DT 44. Основные трубы диаметром 50 мм с толщиной стенки 2 мм расположены по углам квадратного силуэта и связаны раскосами. Сборка выполнена из алюминия методом сварки — заводское исполнение даёт стабильную геометрию соединения и повторяемость размеров, критичную при построении длинных пролётов. Алюминиевый профиль обеспечивает малый вес относительно стальных аналогов и стойкость к коррозии при работе на открытых площадках. Угол 90 градусов зафиксирован конструктивно: узел не регулируется, что исключает люфт в стыке под нагрузкой.
Сборка и совместимость по серии DT 44
Стыковка с соседними секциями фермы идёт через конические соединители — стандартный для Dura Truss тип замка. В комплекте с узлом DT 44-C21-L90 идут 4 конических соединителя, 8 болтов и 8 шплинтов, то есть один торцевой стык укомплектован полностью. Схема сборки простая: соединитель заводится в трубу секции и стыкуется с ответной частью на узле, болты фиксируются шплинтами. Монтажник собирает угол без специнструмента, время на один стык — считанные минуты. Совместимость ограничена серией DT 44: узел не подойдёт для более тонких серий DT 22, DT 23 или DT 33 из-за разного сечения и диаметра труб.
Где применяется
Серия DT 44 относится к тяжёлым квадратным фермам с сечением 400 мм и рассчитана на протяжённые пролёты и высокие подвесные нагрузки. Двухлучевой угловой элемент востребован там, где нужно замкнуть периметр или развернуть конструкцию на 90 градусов: сценические порталы концертных площадок, П-образные и Г-образные рамы над сценой, квадратные подвесы для света и звука по центру зала. Габарит 500 см на луч задаёт большой шаг угла — такой размер подходит для крупных сценических комплексов, фестивальных площадок, ангаров и промышленных выставок. Для торгового оборудования и небольших выставочных стендов угловой узел подобного размера избыточен — там используют лёгкие серии с меньшим сечением. В студийных подвесах DT 44 применяют при работе с тяжёлыми массивами приборов и декораций, где запас по жёсткости важнее компактности.
