Dura Truss DT23 BPM опорная плита фермы
Покупая у нас, вы получаете:
Технические характеристики
Описание товара

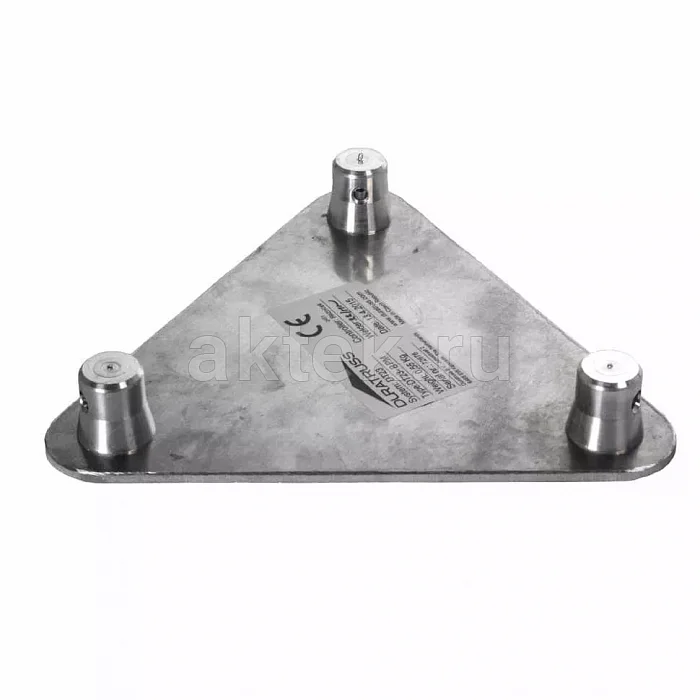

Опорная плита для монтажа треугольных ферм серии DT 23 от Dura Truss — модель DT23 BPM. Элемент устанавливается в основание вертикальной стойки или служит нижней точкой крепления пролёта к сцене, полу павильона или транспортной платформе. На верхней стороне плиты закреплён соединитель типа male, ответная часть под конический замок штатной секции DT 23, что превращает саму плиту в готовую точку начала сборки без переходников.Конструкция и материалы
Плита рассчитана под трубное сечение серии DT 23: три трубы диаметром 50 мм со стенкой 2 мм и шириной пояса 200 мм. Собственный вес узла — 2,5 кг, поэтому переносить и позиционировать его можно в одиночку. Соединитель установлен на плите в заводской геометрии, что снимает вопрос перекоса при стыковке с фермой и сохраняет расчётную жёсткость всей стойки. Бренд Dura Truss ведёт разработку в США, производство находится в Чехии — стандартная для европейского профессионального рынка связка.
Сборка и совместимость с серией DT 23
Соединение с секциями идёт через конический замок — тот же тип, что применяется во всей линейке DT 23. Плита DT23 BPM ставится на пол, сверху опускается вертикальная секция фермы, замки фиксируются штырями и шплинтами. На типовую точку уходит меньше минуты, специнструмент не требуется. Сама плита с ответной частью совместима только с серией DT 23; для треугольных ферм других сечений Dura Truss (DT 22, DT 32 и т.д.) используются собственные опорные плиты соответствующего типоразмера. Смешивать сечения в одной стойке нельзя.
Где применяется
Плита работает как база под вертикальные стойки в порталах, T-конструкциях и П-образных рамах на треугольной ферме DT 23. Типовые сценарии — небольшие концертные площадки, корпоративные мероприятия, презентации, выставочные стенды, промо-конструкции в торговых центрах, фотозоны и подвесы для лёгкого светового оборудования. Треугольное сечение с шириной пояса 200 мм при трубе 50×2 мм относится к среднему сегменту линейки Dura Truss: узел рассчитан на задачи, где нужна аккуратная и достаточно жёсткая конструкция без перехода на квадратные фермы серий DT 33 и старше. В студийной работе плита DT23 BPM применяется для сборки временных подвесов циклорам, отражателей и осветительных приборов. Конкретную предельную нагрузку на систему в целом всегда рассчитывают по инструкции производителя с учётом высоты стойки, длины пролёта и способа крепления — данные по ферме и опорам берутся из технической документации Dura Truss на серию DT 23.
