Артикул: 447603
Для сборки крестообразных пролётов на сцене или выставочном стенде пригодится четырёхлучевой стыковочный узел Dura Truss DT23-С41-L90 с раскрытием 90 градусов. Алюминиевая крестовина квадратного сечения 220×220 мм с длиной сторон 50 см соединяет фермы серии DT23 в единую конструкцию, задавая геометрию сцены, торгового пространства или концертной площадки.
В наличии в наличии
22 098 ₽
На этот товар действует гарантия: 12 месяцев
  • 662 бонуса за покупку
  • Платите частями до 10 месяцев
Доставкагород Москва
  • забрать из магазина завтра — бесплатно
  • курьером завтра — бесплатно

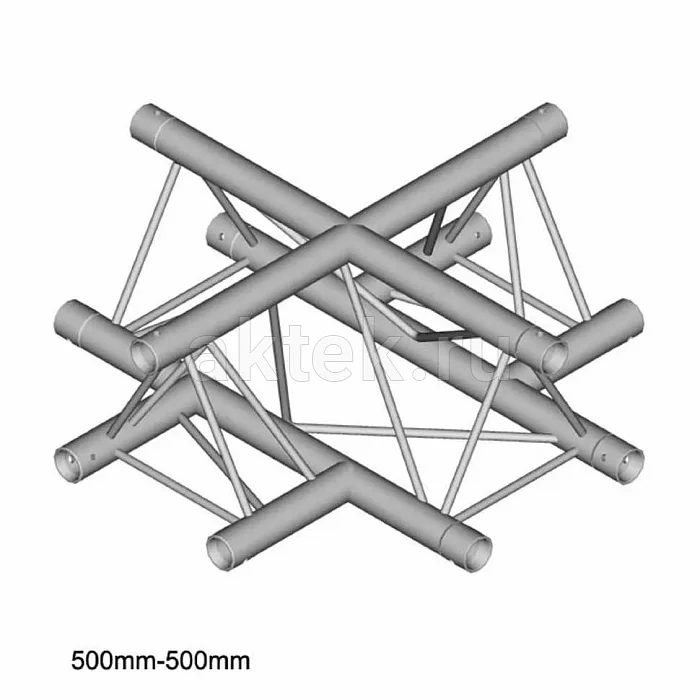

Dura Truss DT23-С41-L90 стыковочный узел для фермы, 90°

    • Dura Truss DT23-С41-L90 стыковочный узел для фермы, 90°
    • Dura Truss DT23-С41-L90 стыковочный узел для фермы, 90° 2

    Покупая у нас, вы получаете:

    Только оригинальный товар с официальной гарантией.
    Легкий возврат и обмен. Гарантия возврата товара.
    Быстрая доставка товара в надёжной упаковке.

    Технические характеристики

    Бренд
    DuraTruss
    Модель
    DT23-С41-L90
    Серия
    DT23
    Диаметр трубы
    35 мм
    Толщина стенки
    2 мм
    Сечение
    220×220 мм
    Угол
    90°
    Материал
    алюминий
    Длина сторон
    50 см
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.

    Описание товара

    Крестовина на четыре луча под углом 90 градусов — рабочий элемент для сборки сложных пространственных ферменных конструкций серии DT 23. Модель Dura Truss DT23-C41-L90 позволяет собрать перекрёсток, из которого расходятся четыре пролёта в одной горизонтальной плоскости: типовая ситуация для сценических порталов с боковыми крыльями или для выставочных потолочных гридов. Квадратное сечение 220×220 мм совпадает с базовым сечением ферм серии DT 23, поэтому узел встраивается в готовую систему без переходников.

    Конструкция и материалы

    Крестовина собрана из алюминиевых труб диаметром 35 мм со стенкой 2 мм — стандартный формат основных поясов серии DT 23. Раскосы и пояса свариваются в единую пространственную решётку квадратного сечения 220×220 мм, длина каждого из четырёх лучей — 500 мм. Алюминиевый сплав и сварные соединения дают жёсткий узел, который выдерживает многократный монтаж-демонтаж и не боится влажности выездных площадок. Собственная масса элемента — 2,7 кг, что заметно облегчает работу монтажной бригады при сборке крупных гридов на весу.

    Сборка и совместимость DT23-C41-L90

    Каждый из четырёх лучей заканчивается стандартным узлом стыковки серии DT 23 — соединение с прямыми секциями и другими узловыми элементами выполняется штатным крепежом системы (конусные соединители и болты, которые докупаются отдельно под задачу). Крестовина совместима с прямыми фермами, углами, тройниками и базовыми плитами той же серии Dura Truss, что позволяет проектировать многоплечие конструкции без индивидуальных доработок. На практике монтажник получает готовый пересечение-хаб: не нужно резать и сваривать основные фермы, чтобы получить крест — узел уже сделан на производстве с точной геометрией углов.

    Где применяется

    Четырёхлучевая крестовина работает там, где нужно свести четыре направления ферм в одной точке. Типовые сценарии: центральный узел потолочного грида над сценой, из которого расходятся линии подвесов для света и звука; перекрёсток над танцполом клуба; каркас выставочного стенда островного типа с четырьмя сторонами обзора; торговая экспозиция с крестообразной подвесной конструкцией под баннеры и светильники. В студийных подвесах DT23-C41-L90 позволяет разнести источники света по четырём направлениям от одной опорной точки. Габарит 220×220 мм и длина лучей 500 мм делают узел удобным для средних пролётов — там, где более крупные системы избыточны, а плоские фермы уже не справляются с распределённой нагрузкой от навешиваемого оборудования.
