Во время спектакля техническому персоналу нужен способ получить команду без единого звука — и подтвердить готовность до её выполнения. Именно для такой задачи создан блок ИМЛАЙТ LIGHT-message-1 — элемент системы световой повестки, работающий в связке с пультом помощника режиссёра MC-12. Устройство размещается на рабочих местах в пространстве коробки сцены и обеспечивает двустороннюю связь: сотрудник сообщает о готовности, помреж отправляет команду на выполнение. Настенное исполнение корпуса подходит для стационарного монтажа в кулисах, на колосниках, у механизмов сцены.Конструкция и особенности LIGHT-message-1

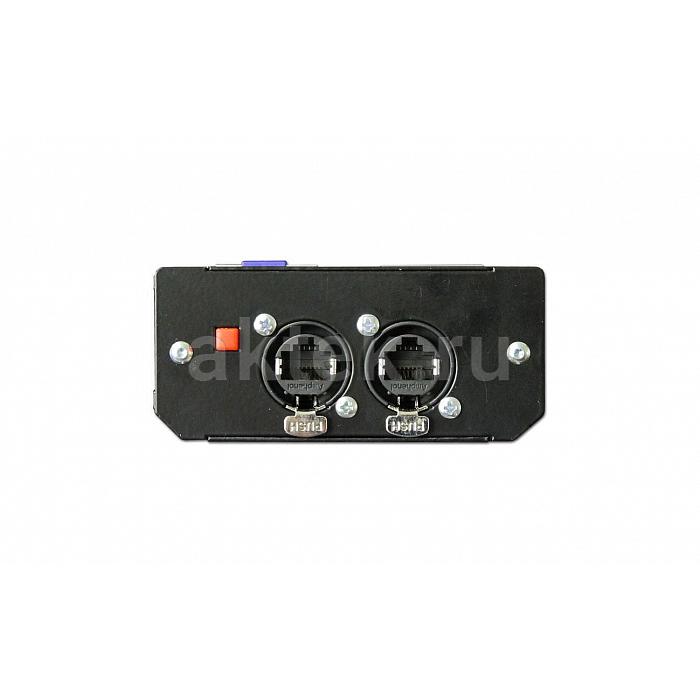

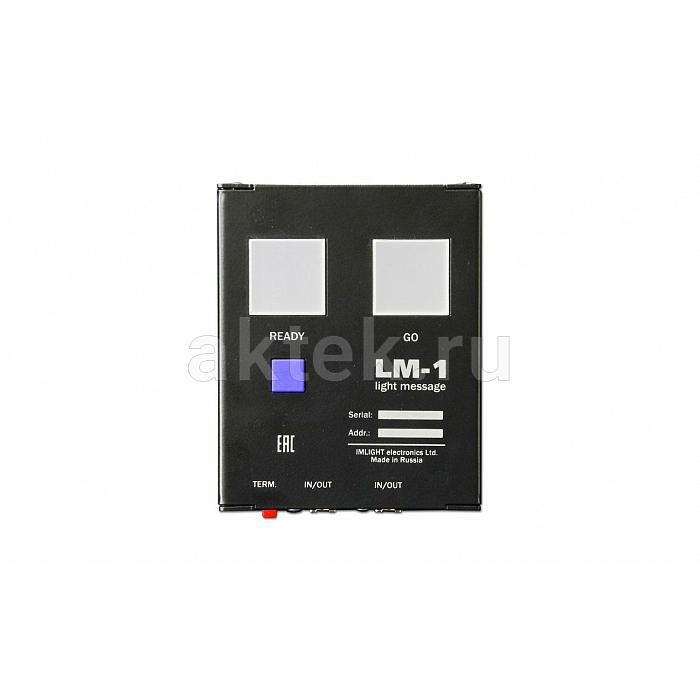

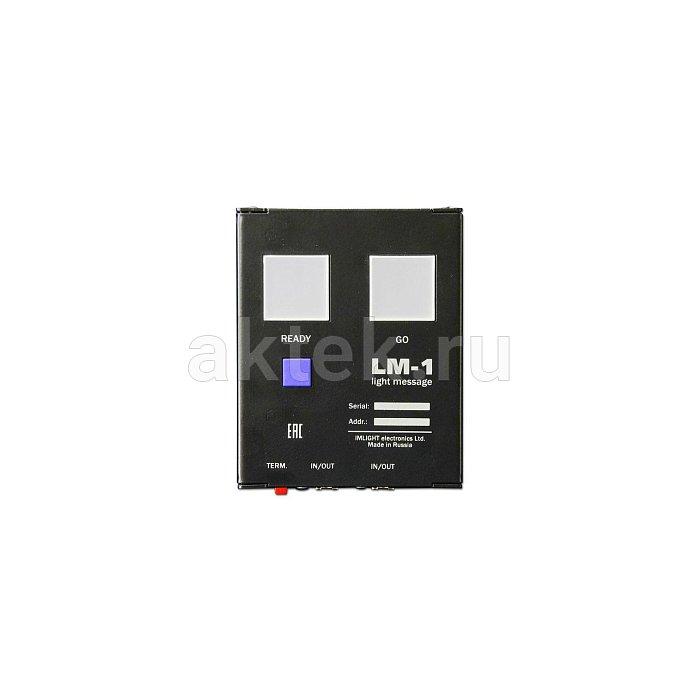

На лицевой панели блока — кнопка READY для подтверждения готовности и два световых индикатора: жёлтый READY и зелёный GO. Логика простая и однозначная: жёлтый горит, когда пост принят и персонал готов, зелёный — сигнал на выполнение действия. Передача данных идёт по интерфейсу RS-485 через разъёмы EtherCon с проходной схемой ВХОД — СКВОЗНОЙ, что позволяет собирать линию из нескольких блоков последовательно, не тянув отдельный кабель к каждой точке. Крайний блок в линии терминируется встроенным резистором 120 Ом, включаемым кнопкой — не нужны внешние заглушки. Питание и управление подаются через сплиттер MS2-8 по витой паре не ниже Cat.5e, напряжение 24 В. Максимальное удаление блока от сплиттера — 200 метров, что покрывает габариты практически любой сценической коробки. Степень защиты IP31 рассчитана на монтаж внутри помещения.
Применение
Блок работает только в составе системы: пульт MC-12 у помощника режиссёра, сплиттер MS2-8 для разводки линий и до 12 блоков LIGHT-message-1 с адресами от 1 до 12. Такая топология покрывает световой пост, механизмы верхней и нижней сцены, места артистов балета, монтировочные бригады — везде, где нужна бесшумная координация по сценарию. Адрес блока выставляется индивидуально, помреж со своего пульта видит статус каждой точки и отправляет команду адресно. Разводка через сплиттер и последовательное подключение через EtherCon упрощают монтаж: одна линия витой пары обслуживает несколько постов подряд. Для инсталляции достаточно штатного кабеля Cat.5e — специализированных сценических линий не требуется.
Серия и исполнение
LIGHT-message-1 — базовый исполнительный элемент системы световой повестки ИМЛАЙТ, дополняющий пульт помощника режиссёра MC-12 и сплиттер MS2-8. В отличие от центрального пульта, здесь минималистичный интерфейс на одну зону: одна кнопка, два индикатора, встроенный терминатор. Настенное исполнение с двумя разъёмами EtherCon (вход и сквозной проход) рассчитано на стационарную установку в театральных помещениях. Для полной инсталляции блоки заказываются в нужном количестве под число контролируемых зон — до двенадцати штук на одну систему.
