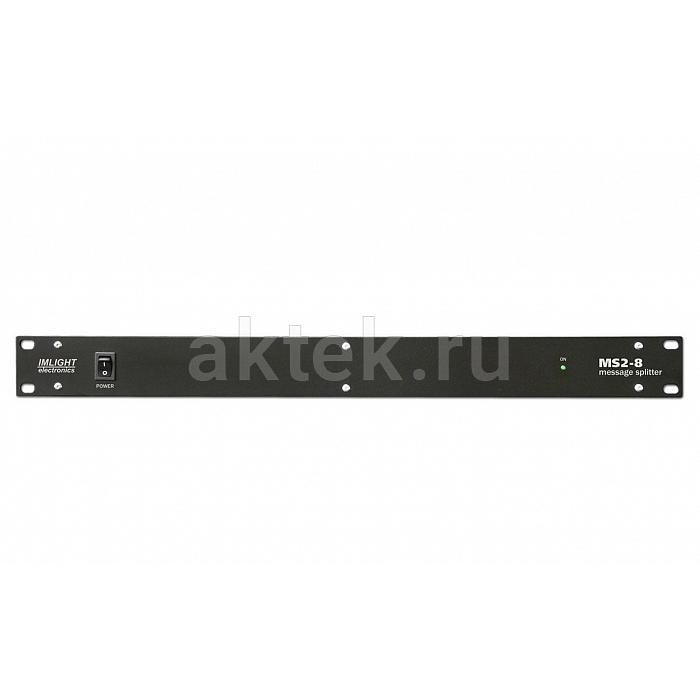

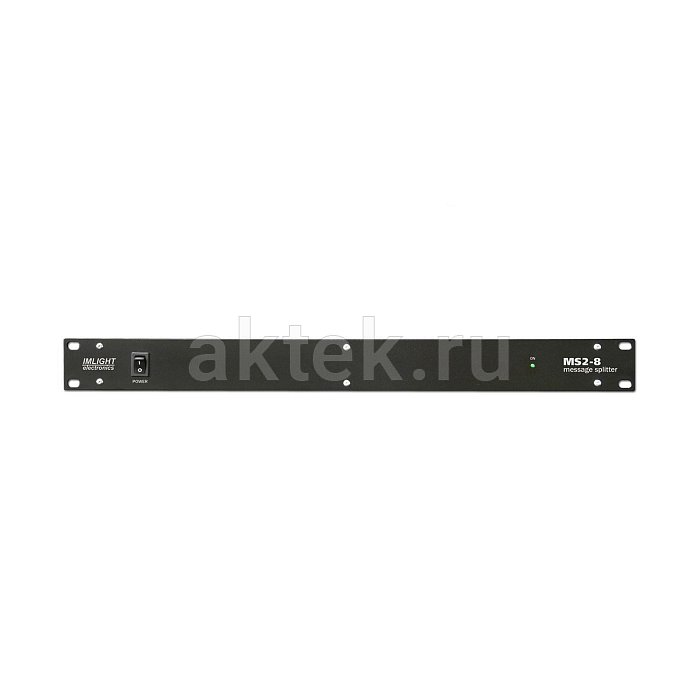

ИМЛАЙТ MESSAGE splitter 2-8 сплиттер световых табло, 8 выходов
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- MESSAGE splitter 2-8
- Тип товара
- блок световой повестки
- Назначение
- монтаж и эксплуатация театрального света
- Высота в рэке
- 1U
- Степень защиты
- IP31
- Количество выходов
- 8
- Разъёмы и интерфейсы
- XLR
- Интерфейсы управления
- RS-485
- Категория кабеля
- CAT5e
- Монтаж в рэк
- 19 дюймов
- Вес в упаковке
- 2000 г
- Габариты упаковки (Д×Ш×В)
- 500×350×180 мм
- Сфера применения
- театральные и сценические площадки
Описание товара
За кулисами театра и на площадках концертных залов световая повестка — рабочий инструмент помощника режиссёра, и для её питания нужен централизованный узел коммутации. Такую задачу закрывает Имлайт MESSAGE splitter 2-8 — рэковый блок питания и распределения сигнала для системы световых повесток LM-1 и SM-1. Устройство раздаёт питание и управляющие команды от пультов MC-12 на восемь линий одновременно, поэтому один сплиттер способен обслуживать сцену, оркестровую яму, гримёрные и служебные помещения из единой точки.Конструкция и особенности MESSAGE splitter 2-8

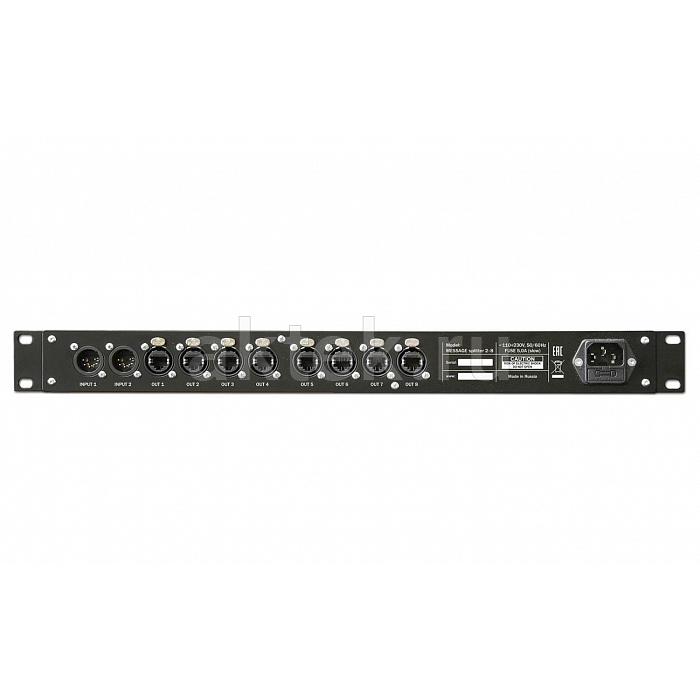

Корпус выполнен в стандарте 19-дюймовой стойки высотой 1U, что удобно при интеграции в стационарную рэковую инфраструктуру театра или ДК рядом с усилителями и коммутационным оборудованием. На задней панели расположены восемь выходов на разъёмах EtherCon для подключения линий повесток и два входа XLR-5pin для пультов управления MC-12 — параллельная работа двух пультов пригодится когда команду о начале действия должен подавать и режиссёр из аппаратной, и помощник из-за кулис. Встроенный блок питания на 100 Вт формирует стабилизированное напряжение 24 В на выходах, а физический уровень передачи данных построен на RS-485 — промышленном стандарте, устойчивом к помехам на длинных линиях. Топология подключения повесток последовательная, до 10 блоков в линию витой парой не ниже cat5e, общая длина линии до 200 метров. Суммарно от одного сплиттера работает до 60 блоков повестки — этого хватает для любой крупной сцены.
Применение
Основное применение — постановочные комплексы, где помощнику режиссёра нужно синхронно управлять группами исполнителей, музыкантов и технического персонала через световые табло. Сплиттер устанавливается в аппаратной, откуда линии витой пары разводятся по точкам размещения повесток. Восемь независимых выходов позволяют разделить зоны обслуживания: одна линия на сцену, другая на артистические, третья на дирижёрский пульт и так далее. Подключение двух пультов MC-12 даёт резервирование или разделение полномочий между операторами. Степень защиты IP31 и рабочий диапазон 10–40 °C соответствуют установке во внутренних помещениях с нормальным микроклиматом — в стационарных стойках, а не в уличных условиях. Для монтажа применяется стандартная витая пара cat5e и разъёмы EtherCon, что упрощает обслуживание силами штатного технического отдела.
Серия и исполнение
MESSAGE splitter 2-8 — центральный элемент системы световых повесток Имлайт, объединяющий в единую сеть блоки LM-1 (лампового исполнения) и SM-1, а также пульты управления MC-12. В обозначении модели цифры отражают архитектуру устройства: 2 входа для пультов и 8 выходных линий на группы повесток. Рэковое исполнение 1U сближает сплиттер по формату с другим студийным и постановочным оборудованием, а российская сборка Имлайт означает доступность технической поддержки и запасных частей на внутреннем рынке. Модель поставляется как отдельный компонент системы и приобретается вместе с пультами MC-12 и требуемым количеством блоков повесток.
