ИМЛАЙТ Silence message-1 релейный коммутатор табло СТ-220L
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- Silence message-1
- Тип товара
- блок световой повестки
- Назначение
- монтаж и эксплуатация театрального света
- Сфера применения
- театральные и сценические площадки
- Класс оборудования
- профессиональный
- Категория кабеля
- CAT5e
- Вес в упаковке
- 2000 г
- Габариты упаковки (Д×Ш×В)
- 500×350×180 мм
Инструкция
Описание товара
Для управления световым табло «ТИШИНА» в театре, студии звукозаписи или концертном зале служит блок повестки ИМЛАЙТ Silence message-1 — релейный свичер, включающий табло СТ-220L или иную нагрузку по команде с пульта помощника режиссёра. Устройство работает в связке с пультом MC-12: сигнал вызова тишины отправляется одной кнопкой SILENCE, а свичер замыкает реле и подаёт питание на табло. Адрес блока в системе жёстко задан значением 13, что исключает конфликты в шине управления.Конструкция и особенности Silence message-1

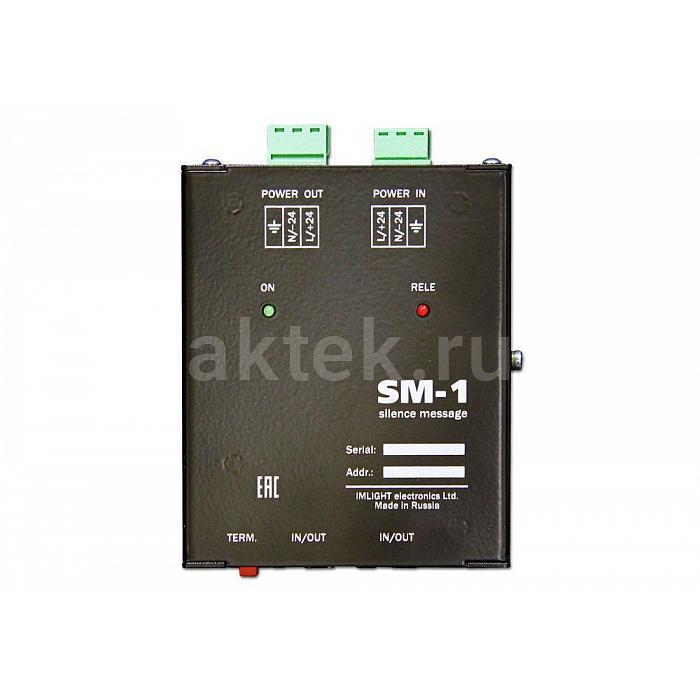

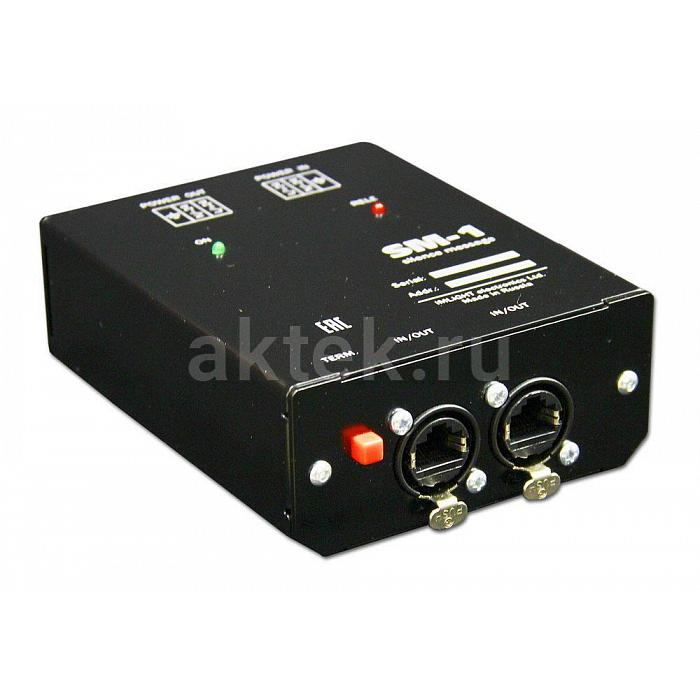

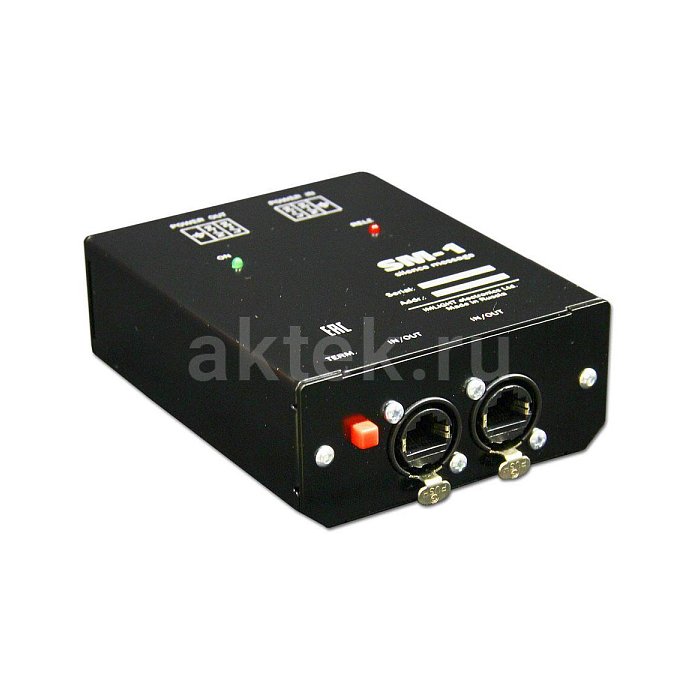

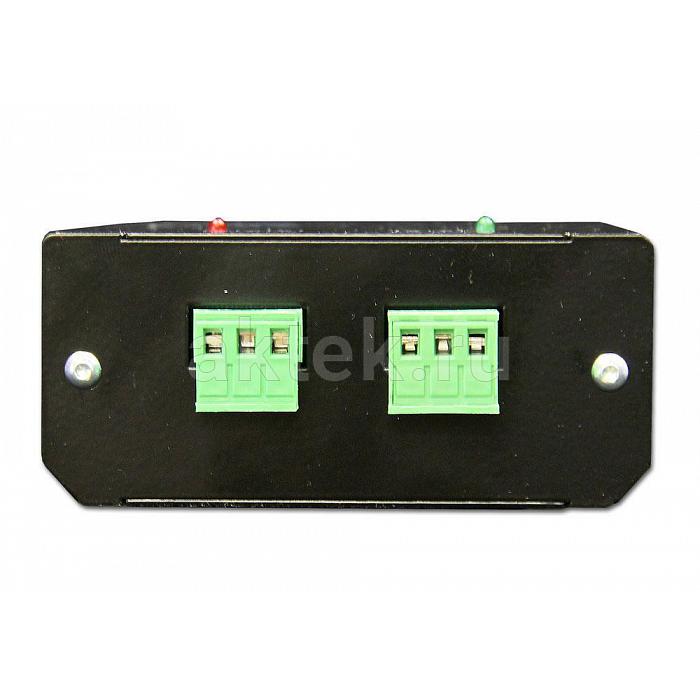

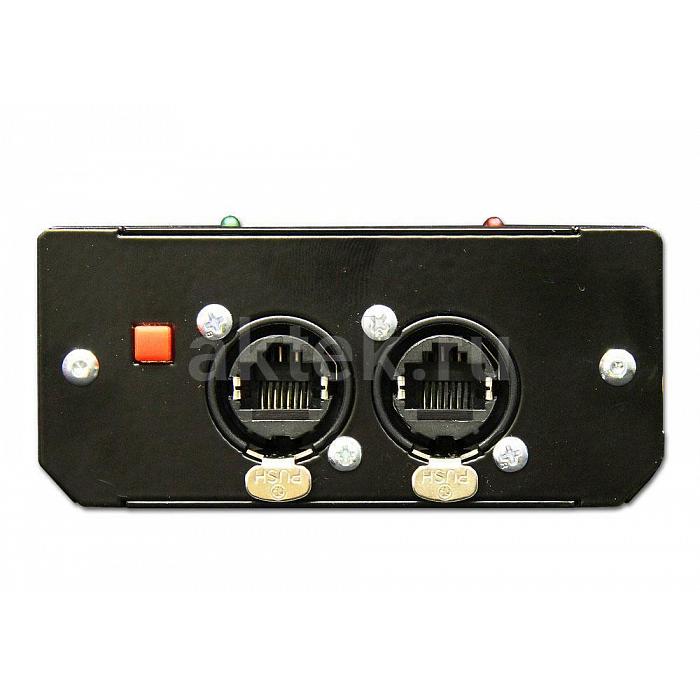

Корпус выполнен в настенном исполнении, что упрощает монтаж рядом с самим табло или у входа в зал — короткая линия до нагрузки снижает потери и облегчает обслуживание. На корпусе расположены два разъёма EtherCon: ВХОД и СКВОЗНОЙ. Такая топология позволяет последовательно соединять несколько блоков повесток по одной витой паре не ниже cat5e, разводя питание и управление по всей цепочке. Встроенный терминатор включается кнопкой на корпусе — оконечный блок в линии переключается в режим согласования без дополнительных заглушек. Коммутация нагрузки идёт через реле с допустимым током до 8 А, чего достаточно для стандартного светового табло, светодиодной панели или сигнальной лампы. Для подключения питающего напряжения потребителя и самой нагрузки предусмотрены отдельные клеммные разъёмы, что упрощает разводку и замену табло без демонтажа блока. Собственное питание — 24 В с допуском ±10%, подаётся по той же витой паре от сплиттера.
Применение
Свичер работает в составе системы световых повесток ИМЛАЙТ: пульт MC-12 у помощника режиссёра, сплиттер MS2-8 в аппаратной и один или несколько блоков Silence message-1 у нагрузки. Помощник режиссёра нажимает кнопку SILENCE — блок с адресом 13 замыкает реле и включает табло «ТИШИНА» в фойе, у гримёрных или на входе в студию. Подключение выполняется стандартным патч-кордом cat5e с разъёмами EtherCon, что удобно на выездных площадках и в стационарных инсталляциях. Клеммные разъёмы под питание потребителя рассчитаны на подачу сетевого напряжения непосредственно к табло, реле лишь коммутирует линию. Такое разделение снижает нагрузку на управляющую шину и позволяет использовать блок для включения не только табло, но и другой сигнальной нагрузки в пределах 8 А.
Серия и исполнение
Silence message-1 относится к линейке световых повесток ИМЛАЙТ, построенной вокруг пульта помощника режиссёра MC-12 и сплиттера MS2-8. В этой системе каждый блок отвечает за свою кнопку и адрес: данный свичер закреплён за кнопкой SILENCE и адресом 13, соседние модели серии обслуживают другие команды повестки. Настенный корпус и разъёмы EtherCon с проходной коммутацией унифицированы по всей линейке, что упрощает подбор запасных блоков и расширение системы. Модель поставляется как самостоятельный компонент, интеграция в существующую инфраструктуру повесток ИМЛАЙТ выполняется без дополнительных переходников.
