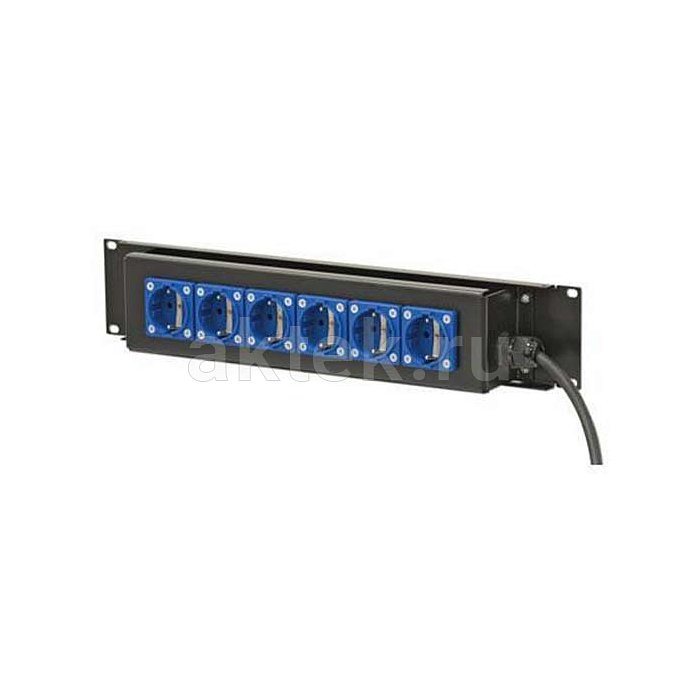

ИМЛАЙТ BR-6 REAR рэковый блок розеток SCHUKO, 6 выходов
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- BR-6 REAR
- Тип товара
- электрический разветвитель
- Вилка
- в комплекте
- Сечение кабеля
- 3×1,5 мм²
- Марка кабеля
- H07RN-F
- Схема подключения розеток
- параллельная
- Расположение розеток
- с тыльной стороны
- Тип розеток
- Schuko
- Количество розеток
- 6
- Назначение
- распределение электропитания сценического оборудования
- Высота в рэке
- 2U
- Монтаж в рэк
- 19 дюймов
- Количество выходов
- 6
- Вес в упаковке
- 3000 г
- Габариты упаковки (Д×Ш×В)
- 500×350×200 мм
Описание товара
Для организации питания оборудования в стойке пригодится блок розеток Имлайт BR-6 REAR — распределитель с шестью параллельно соединёнными розетками стандарта SCHUKO, розетки выведены на тыльную сторону корпуса. Устройство рассчитано на монтаж в стандартный 19-дюймовый рэк и занимает две юнита по высоте. Питание подводится готовым кабелем H07RN-F 3G1,5 с вилкой, отдельная разделка на месте не требуется. Такое решение подходит для аппаратных студий, концертных райдеров, инсталляций звукового и светового оборудования.Конструкция и особенности BR-6 REAR
Шесть розеток SCHUKO с заземляющим контактом расположены на задней панели блока. Такое размещение освобождает лицевую сторону стойки и убирает кабельные пучки за оборудование — коммутация выглядит аккуратно, а провода не мешают доступу к органам управления приборов, установленных ниже и выше. Все розетки соединены параллельно, то есть работают от общей питающей линии и распределяют нагрузку без внутренней коммутации между группами. Входной кабель H07RN-F 3G1,5 — это трёхжильный шнур в резиновой изоляции сечением 1,5 мм² на жилу, рассчитанный на тяжёлые условия эксплуатации: гибкость на морозе, устойчивость к маслам и механическим воздействиям. Именно такой кабель применяют в сценической и постановочной технике, где силовая линия постоянно перекладывается и подвергается нагрузкам. Формат 2U даёт запас пространства между рядами розеток, что упрощает подключение вилок с крупными корпусами и блоками питания.
Применение
Блок ставится в рэковую стойку и обеспечивает питанием до шести единиц оборудования — усилителей, процессоров, коммутаторов, диммерных блоков, сетевых устройств. Тыльное расположение розеток особенно удобно в турах и передвижных комплексах, где кейс закрывается с обеих сторон, а вся коммутация уходит внутрь корпуса. Подключение выполняется через штатную вилку кабеля H07RN-F к сетевой линии или к вышестоящему распределительному щиту с автоматом соответствующего номинала. При планировании нагрузки суммарный ток потребителей должен соответствовать характеристикам сечения кабеля и питающей линии. Установка требует только четырёх винтов крепления к рэковым направляющим — блок не занимает лицевую панель функциональными элементами и располагается там, где удобно по кабельной разводке.
Серия и исполнение
Модель относится к линейке рэковых блоков розеток Имлайт — российского производителя оборудования для сценического освещения, звука и распределения питания. Индекс REAR в названии указывает на заднее расположение розеток и отличает эту версию от аналогичных блоков той же серии с лицевым выводом розеток на переднюю панель. Комплект поставки включает сам блок с уже смонтированным кабелем и вилкой, готовый к установке в стойку без дополнительных работ по разделке шнура. Формат 2U на 19-дюймовую стойку — стандартный типоразмер для профессиональных стоек звукового и светового оборудования.
