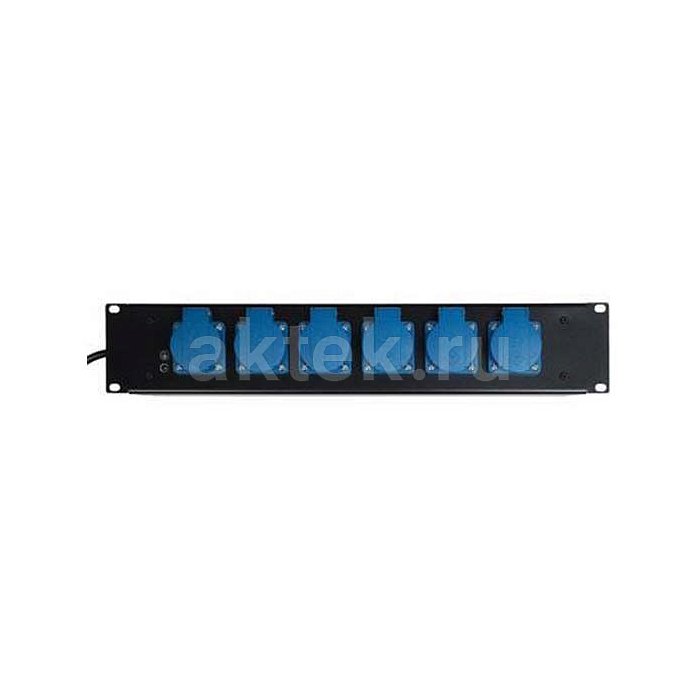

ИМЛАЙТ BR-6 рэковый распределитель питания, шесть розеток SCHUKO
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- BR-6
- Тип товара
- электрический разветвитель
- Сечение кабеля
- 3×1,5 мм²
- Марка кабеля
- ПВС
- Схема подключения розеток
- параллельная
- Расположение розеток
- с лицевой стороны
- Тип розеток
- Schuko
- Количество розеток
- 6
- Назначение
- распределение электропитания сценического оборудования
- Высота в рэке
- 2U
- Монтаж в рэк
- 19 дюймов
- Количество выходов
- 6
- Вес в упаковке
- 3000 г
- Габариты упаковки (Д×Ш×В)
- 500×350×200 мм
Описание товара
Для организации питания стоечного оборудования в студии, инсталляции или прокатном комплекте пригодится блок розеток Имлайт BR-6. Устройство рассчитано на монтаж в стандартный 19-дюймовый рэк и занимает две юнита по высоте. Шесть розеток формата SCHUKO выведены на лицевую панель и соединены параллельно, что упрощает подключение усилителей, процессоров, коммутаторов и другой аппаратуры в одном шкафу. Готовое решение избавляет от самодельных удлинителей и наводит порядок в силовой части системы.Конструкция и особенности BR-6
Панель выполнена под установку в стойку шириной 482 мм, глубина корпуса 57 мм — блок не занимает полезное пространство рэка позади розеток и оставляет место для укладки кабелей. Все шесть гнёзд SCHUKO расположены в один ряд на лицевой стороне, что удобно при частой перекоммутации: не нужно тянуться к задней части шкафа, все подключения на виду. Розетки соединены параллельно и запитаны от общего кабеля ПВС с сечением жил 1,5 мм² в трёхжильном исполнении — рабочий ноль, фаза и защитное заземление. Такое сечение соответствует бытовой силовой линии и подходит для распределения нагрузки между аппаратурой средней мощности. Металлический корпус высотой 2U закрепляется штатными винтами через монтажные уши. Отдельного входного разъёма нет — питание подаётся напрямую по несъёмному кабелю, что снижает количество разъёмных соединений в цепи.
Применение
Блок предназначен для инсталляции в аппаратные стойки студий звукозаписи, репетиционных баз, конференц-залов, а также в передвижные рэки прокатных бригад — для звука, света и видеокоммутации. Формат SCHUKO совместим с силовыми кабелями подавляющего большинства профессиональной техники: усилителей мощности, рэковых процессоров эффектов, микшеров, световых пультов, коммутаторов DMX, сетевых устройств. Шести розеток обычно хватает для питания одного функционального модуля стойки. При планировании нагрузки стоит суммировать ток потребления подключаемых устройств и учитывать номинал автомата на питающей линии. Расположение розеток спереди упрощает работу техника во время монтажа и демонтажа: подключение видно, кабели легко трассировать через переднюю часть стойки или через кабельный органайзер, установленный над блоком.
Серия и исполнение
Модель BR-6 относится к линейке рэковых блоков распределения питания российского производителя Имлайт, выпускающего оборудование для профессионального света и звука. В серии есть варианты с разным количеством розеток и разным расположением — на лицевой или задней стороне панели. Исполнение BR-6 с фронтальным выводом гнёзд ориентировано на сценарии, где важен быстрый доступ к подключениям. В комплекте — сам блок с уже установленным силовым кабелем ПВС 3G1,5; вилка на конце кабеля позволяет включать блок в стандартную силовую линию либо в распределительный щит через соответствующий разъём.
