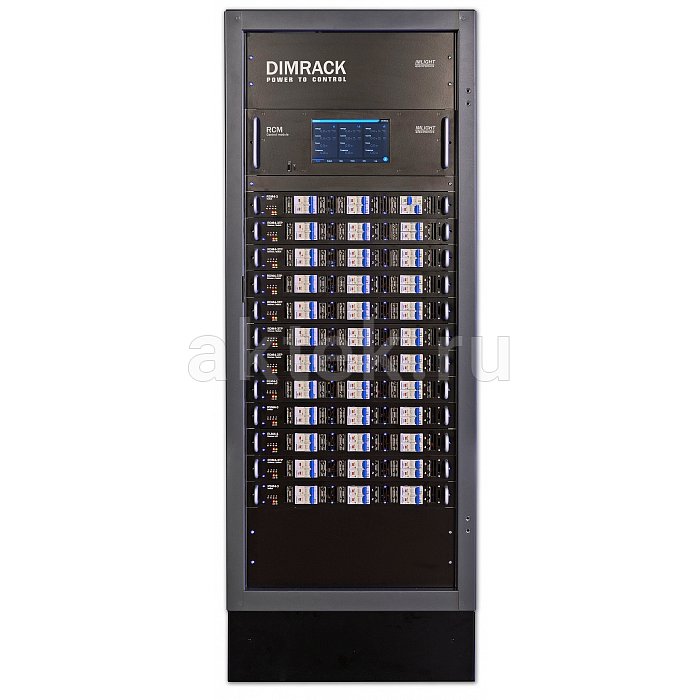

ИМЛАЙТ DIMRACK-48 шкаф управления нагрузками, 48 каналов, 12 слотов
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- DIMRACK-48
- Тип товара
- шкаф управления нагрузками
- Совместимые модули
- RDM4-3TP, RDM4-3, RSM4-3, RSM4-2, RSM2-5, RLM4-1
- Процессор управления
- RCM
- Механическое объединение шкафов
- поддерживается
- Максимальный ток на фазу
- 200 А
- Комплектация
- запираемая дверца; силовые модули приобретаются отдельно
- Количество слотов
- 12
- Замена модулей без остановки системы
- поддерживается
- Дисплей процессора
- сенсорный цветной 7″
- Автоопределение модулей
- есть
- Назначение
- управление сценическим светом
- Количество каналов
- 48
- Вес в упаковке
- 7000 г
- Габариты упаковки (Д×Ш×В)
- 600×450×220 мм
Инструкция
Описание товара
Стационарная инсталляция световой системы сцены театра, концертного зала или студии требует централизованного узла коммутации и управления нагрузками — эту задачу закрывает Имлайт DIMRACK-48. Это шкаф на 12 слотов под сменные модули диммеров и свитчеров, рассчитанный в максимальной комплектации на 48 каналов управления с предельной нагрузкой 200 А на фазу. Конструкция модульная, дверца с запиранием входит в комплект. Решение предназначено для профессионального светового парка, где на одной сцене сочетаются лампы накаливания, светодиодные источники и интеллектуальные приборы.Конструкция и особенности DIMRACK-48

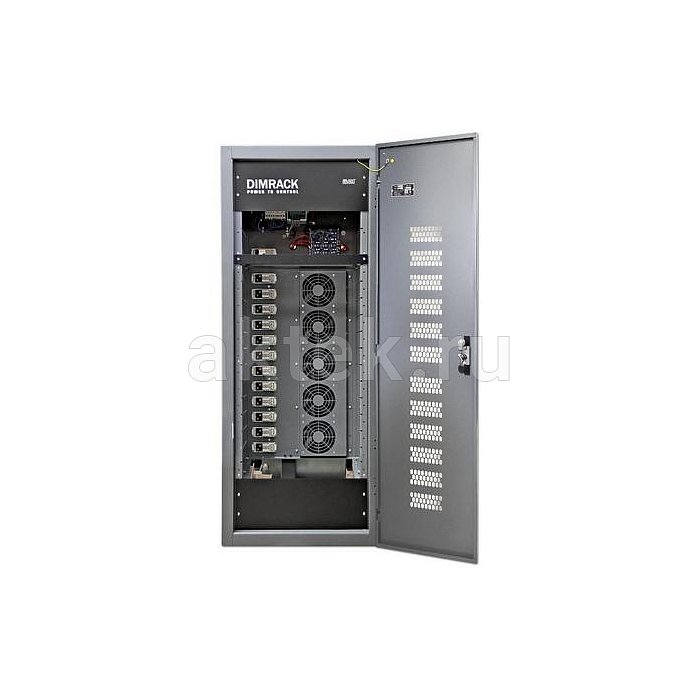

Шкаф построен как единая рама с 12 универсальными посадочными местами под модули нагрузки серии RDM/RSM/RLM. Соединения питания и управления выполнены разъёмными, поэтому замена или перестановка модуля возможна без остановки всей системы — процессор автоматически распознаёт тип установленной карты и подхватывает её в работу. Управляющий узел — процессор RCM с семидюймовым мультисенсорным цветным дисплеем, логика взаимодействия построена по принципу смартфона, что сокращает время обучения технического персонала. Запас по току 200 А на фазу позволяет закладывать в проект полную нагрузку по всем 48 каналам без риска на пиковых сценах. Предусмотрена механическая стыковка шкафов между собой: если объём инсталляции требует больше 48 каналов, соседние DIMRACK-48 фиксируются в единый ряд. Запираемая дверца закрывает силовую часть от несанкционированного доступа.
Применение
Шкаф ставится в аппаратной или в отдельной технической зоне сцены и работает как центральный узел раздачи питания на световые линии. Универсальность достигается за счёт модулей RDM4-3TP, где режим диммера или свитчера переключается программно — это удобно для планшетных лючков сцены, где заранее неизвестно, будет ли на линии галогенный прожектор или интеллектуальный прибор. Такой подход упрощает и плановую модернизацию: при переходе с ламповых источников на светодиодные интеллектуальные не нужно менять карты в стойке, достаточно переключить режим канала. Для управления диммируемыми светодиодными лампами зала предусмотрен модуль RLM4-1 на 220 В и 5 А на канал. Все модули комплектуются опционально исходя из проекта.
Серия и исполнение
DIMRACK-48 — старшая позиция линейки шкафов Имлайт по количеству посадочных мест. В серию входят также шкафы меньшей ёмкости для инсталляций, где 48 каналов избыточны. Базовая поставка включает раму с 12 слотами, процессор RCM с дисплеем, силовую часть на 200 А по фазе и запираемую дверцу. Модули нагрузки (RDM4-3TP, RDM4-3, RSM4-3, RSM4-2, RSM2-5, RLM4-1) заказываются отдельно под конкретный проект. Такая схема позволяет собрать конфигурацию точно под задачу — от полностью диммерной до смешанной со свитчерными каналами для интеллектуального света.
