ИМЛАЙТ PWD 12-3 (2U) рэковый распределитель питания, 12 каналов
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- PWD 12-3 (2U)
- Тип товара
- электрический разветвитель
- Габариты товара
- 482×88×244 мм
- Индикация фаз
- есть
- Отключающая способность автоматов
- 6 кА
- Автоматы каналов
- 12×16 А, характеристика C
- Максимальное сечение выходного кабеля
- 6 мм²
- Максимальное сечение входного кабеля
- 16 мм²
- Параметры выходных клемм
- 30 А, 600 В
- Параметры входных клемм
- 70 А, 600 В
- Тип клемм
- безвинтовые пружинные
- Количество фаз
- 3
- Входное напряжение
- 380 В
- Тип выходов
- безвинтовые клеммы
- Индикация сети
- есть
- Назначение
- распределение электропитания сценического оборудования
- Высота в рэке
- 2U
- Степень защиты
- IP20
- Количество каналов
- 12
- Номинальный ток
- 16 А
- Монтаж в рэк
- 19 дюймов
- Количество выходов
- 12
- Вес в упаковке
- 3000 г
- Габариты упаковки (Д×Ш×В)
- 500×350×200 мм
Инструкция
Описание товара

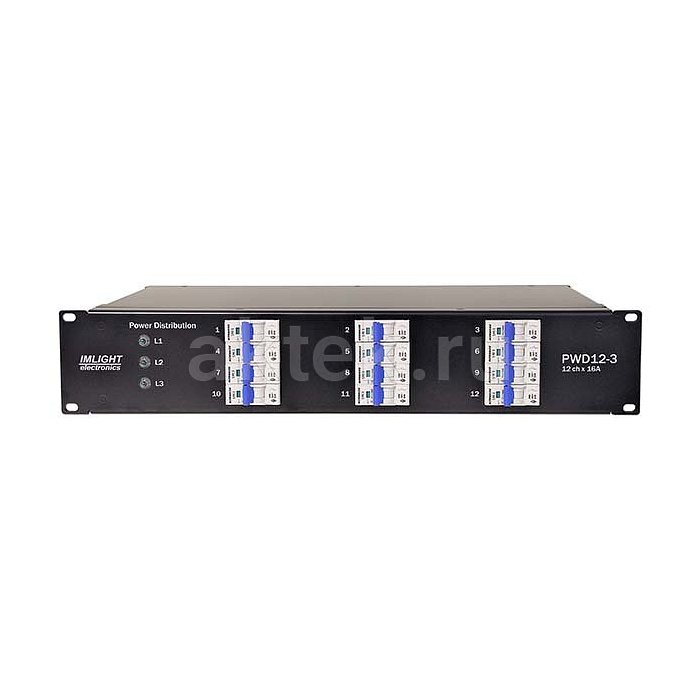

Для развода трёхфазной сети 380 В на двенадцать однофазных линий по 16 А в компактном рэковом корпусе высотой 2U предназначен блок Имлайт PWD 12-3. Устройство ставится в стойку концертного, студийного или инсталляционного проекта, где нужно грамотно раскидать питание на светоприборы, усилители, коммутационное и цифровое оборудование. Каждый канал защищён автоматом с характеристикой C и отключающей способностью 6 кА, а подключение выполнено на безвинтовых пружинных клеммах — быстро и без окисления контактов под виброусловиями площадки.Конструкция и особенности PWD 12-3 (2U)

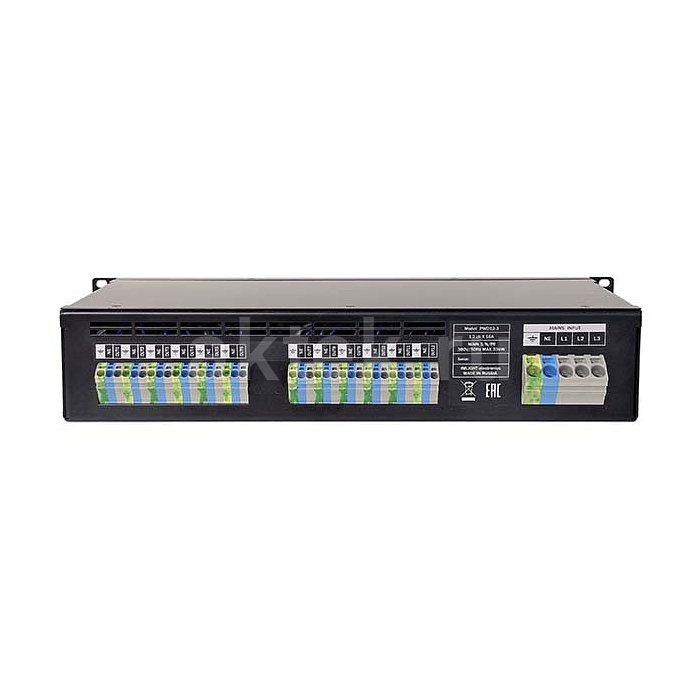

Внутри блока распределения питания реализована классическая схема: входной трёхфазник 380 В с нейтралью приходит на пружинные клеммы, рассчитанные на ток 70 А и напряжение 600 В, с максимальным сечением кабеля до 16 кв.мм. Дальше нагрузка разводится по двенадцати каналам циклически: первый канал — фаза L1, второй — L2, третий — L3, четвёртый снова L1 и так далее. Такой порядок упрощает балансировку потребителей по фазам при монтаже. Выходные пружинные клеммы работают на ток 30 А и напряжение 600 В, принимают кабель сечением до 6 кв.мм. Каждый из двенадцати каналов защищён однополюсным автоматом на 16 А характеристики C — она рассчитана на пусковые токи трансформаторных блоков питания, LED-драйверов, моторных приводов и усилителей. На фронтальной панели предусмотрена индикация наличия сети по каждой фазе. Степень защиты корпуса IP20 — блок предназначен только для сухих внутренних установок в рэковой стойке.
Применение
Основной сценарий — коммутационная стойка в туровом или стационарном комплекте, где нужно централизованно подать питание на группу потребителей и защитить каждую линию отдельным автоматом. Для светового оборудования блок удобен тем, что фазовое чередование выходов уже сделано за монтажника: остаётся только последовательно подключать приборы к каналам с 1 по 12, чтобы автоматически получить равномерную нагрузку на все три фазы. То же самое актуально для звуковых стоек с усилителями мощности, для рэков с процессорами, коммутаторами и серверами показов. Пружинные клеммы на входе и выходе ускоряют монтаж по сравнению с винтовыми и не требуют регулярной протяжки. Высота 2U оставляет место в стойке под другое оборудование, а стандартная 19-дюймовая ширина 482 мм совместима с любыми профессиональными рэками.
Серия и исполнение
PWD 12-3 (2U) относится к линейке блоков распределения питания Имлайт для монтажа в рэк. Индекс модели читается прямо: 12 каналов, 3 фазы, форм-фактор 2U. В корпусе высотой 88 мм и глубиной 244 мм собраны все двенадцать автоматов, индикация фаз и клеммные группы под ввод и вывод. Комплектация ориентирована на стационарную инсталляцию: подключение выполняется кабелем через клеммы, розеточные группы на корпусе не предусмотрены — это ответственность монтажной организации, которая разводит питание уже под конкретные разъёмы потребителей или на дополнительные выносные розетки.
