ИМЛАЙТ PWD 4-5 рэковый блок распределения питания 4U
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- PWD 4-5
- Тип товара
- электрический разветвитель
- Ток каждого ввода
- 120 А
- Количество вводов
- 2
- Токи выходных направлений
- 4×63 А, 1×10 А
- Количество выходных направлений
- 5
- Количество входов
- 2
- Назначение
- распределение электропитания сценического оборудования
- Высота в рэке
- 4U
- Степень защиты
- IP20
- Номинальный ток
- 4×63 А, 1×10 А
- Монтаж в рэк
- 19 дюймов
- Вес в упаковке
- 3000 г
- Габариты упаковки (Д×Ш×В)
- 500×350×200 мм
Инструкция
Описание товара
На театральной и концертной площадке распределение трёхфазного питания между приборами света и звукового тракта требует отдельного узла с автоматикой и понятной коммутацией. Блок Имлайт PWD 4-5 решает эту задачу в рэковом исполнении высотой 4U: четыре силовых направления с трёхполюсными автоматами 63 А и одна линия на 10 А выведены с двух вводов по 120 А. Формат рассчитан на стационарные и передвижные системы в домах культуры, клубах, ресторанах и на концертных сценах, где нагрузка разнесена по нескольким группам приборов.Конструкция и особенности PWD 4-5

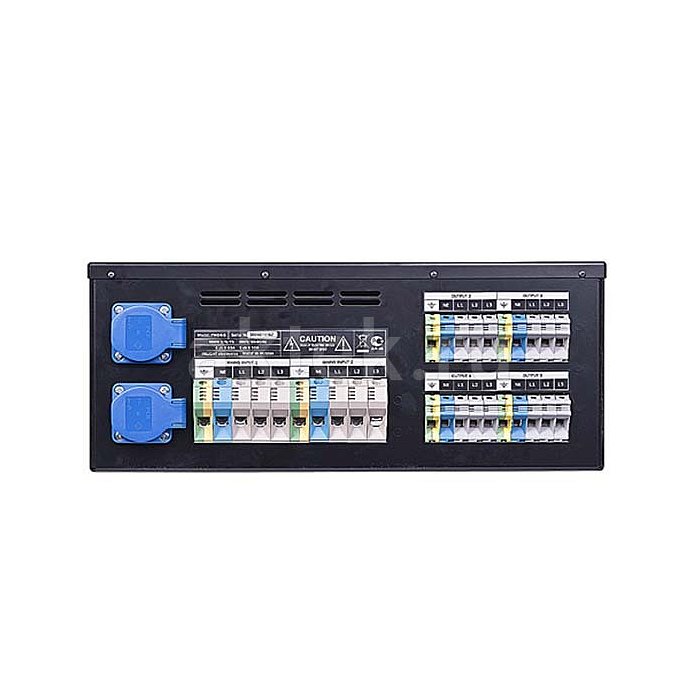

Питание подаётся по схеме 380 В, три фазы плюс нейтраль, частота сети 50/60 Гц. Два независимых силовых ввода принимают до 120 А каждый через клеммы 125 А / 600 В под сечение до 35 мм². Такой запас по клеммам позволяет заводить кабель с реальной токовой нагрузкой без переходников. Четыре направления защищены трёхполюсными автоматическими выключателями 63 А с характеристикой C — она рассчитана на нагрузки с пусковыми токами, типичные для приборов сценического света и профессиональных усилителей. Пятая линия на 10 А удобна для служебного питания: пульта, коммутатора, малой периферии. Подключение нагрузки идёт через клеммы 88 А / 600 В на 16 мм². Корпус защищён по классу IP20, диапазон рабочих температур 10–45 °C, на передней панели расположены ручки для переноски и монтажа в стойку.
Применение
Формат 4U и стандартная ширина 482 мм позволяют встроить блок в любой рэковый шкаф вместе с диммерами, коммутаторами DMX, усилителями и процессорами звука. Два ввода дают гибкость: свет и звук разводятся по разным питающим линиям, что снижает риск наводок по земле и упрощает поочерёдное включение. Четыре трёхфазных выхода 63 А закрывают типовой набор линий современной сцены — прожекторы, движущиеся приборы, дым-машины и линейный массив. Ручки на передней панели облегчают монтаж в передвижных рэках для гастрольных комплектов и выездных мероприятий. Рабочий температурный диапазон допускает эксплуатацию в закрытых залах и технических помещениях без специального климатического оборудования.
Серия и исполнение
Модель PWD 4-5 относится к линейке блоков распределения питания Имлайт для монтажа в рэк. Название отражает конфигурацию: четыре силовых канала с трёхполюсными автоматами и один вспомогательный. Комплектация ориентирована на стационарную инсталляцию с прямым подключением кабеля к клеммам, что отличает решение от блоков с розеточными панелями. Российское производство упрощает поставку, замену и получение технической документации для проектов в театрах, домах культуры и на муниципальных концертных площадках.
