ИМЛАЙТ PWD 6-3 (SC) рэковый распределитель питания, 6 каналов
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- PWD 6-3 (SC)
- Тип товара
- электрический разветвитель
- Рабочая температура
- 10–40 °C
- Автоматы каналов
- 6×16 А
- Вводной автомат
- 3-полюсный, 32 А
- Тип розеток
- Schuko
- Количество розеток
- 6
- Подключение входа
- клеммная колодка
- Количество фаз
- 3
- Входное напряжение
- 380 В
- Назначение
- распределение электропитания сценического оборудования
- Высота в рэке
- 2U
- Степень защиты
- IP20
- Количество каналов
- 6
- Номинальный ток
- 16 А
- Монтаж в рэк
- 19 дюймов
- Количество выходов
- 6
- Вес в упаковке
- 3000 г
- Габариты упаковки (Д×Ш×В)
- 500×350×200 мм
Инструкция
Описание товара
Для организации силового питания в рэковых стойках профессиональных инсталляций пригодится блок распределения ИМЛАЙТ PWD 6-3 (SC). Устройство принимает трёхфазный ввод 380 В с нейтралью и раздаёт его на шесть однофазных линий с розетками SCHUKO. Применение — сценический свет, звукоусиление, коммутация в аппаратных, где нужно грамотно развести питание между регулируемыми и нерегулируемыми диммерными блоками, усилителями, коммутаторами и другой рэковой техникой. Формат 2U позволяет вписать блок в стандартный 19-дюймовый рэк вместе с остальным оборудованием.Конструкция и особенности PWD 6-3 (SC)

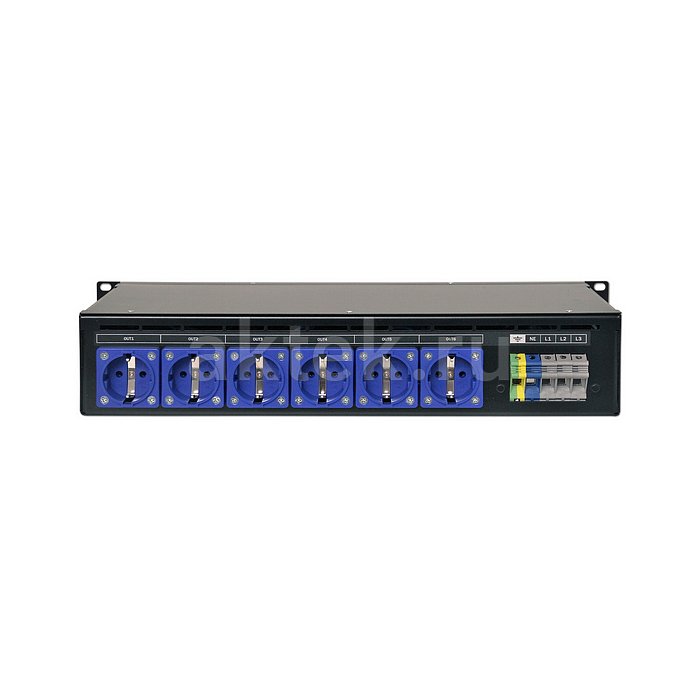

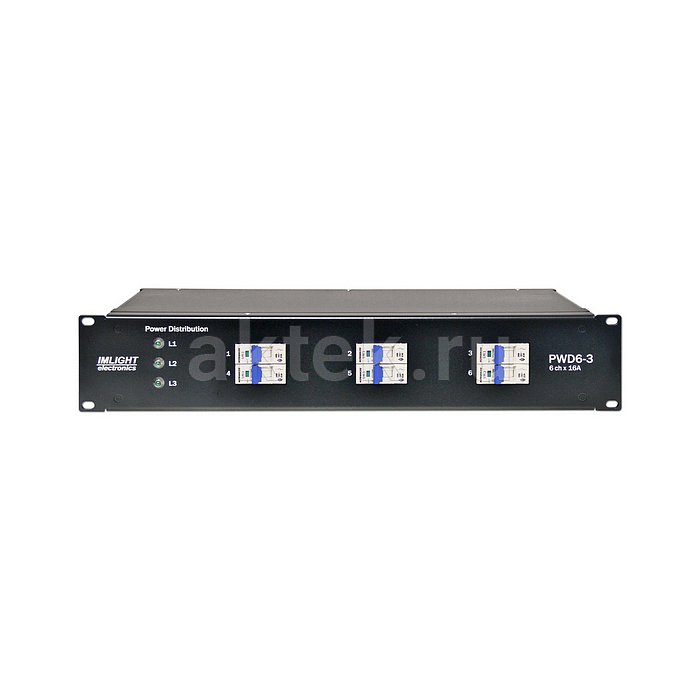

Входное напряжение подаётся на клеммную колодку — такое решение принято в стационарных инсталляциях, где силовой кабель приходит фиксированным сечением от распределительного щита и подключается монтажником. На вводе стоит трёхполюсный автомат 32 А, защищающий всю систему от короткого замыкания и перегрузки по фазам. Каждая из шести выходных линий защищена собственным однополюсным автоматом на 16 А — при аварии на одном канале остальные пять продолжают работу, а поиск неисправности упрощается: сработавший автомат сразу указывает на проблемную линию. Выходы выведены на розетки SCHUKO европейского стандарта, что соответствует разъёмам большинства сетевых кабелей профессионального оборудования. Корпус имеет степень защиты IP20 — блок рассчитан на монтаж внутри рэка в сухих отапливаемых помещениях, рабочий диапазон температур составляет от 10 до 40 градусов.
Применение
Основной сценарий — распределительный узел в силовой стойке концертного или инсталляционного комплекта. Через шесть каналов удобно запитывать диммерные модули PD и PDS, а также любую другую рэковую нагрузку с потреблением до 16 А на линию. Равномерное распределение потребителей по трём фазам на этапе монтажа помогает избежать перекоса и держит систему в границах штатной работы вводного автомата. Блок также подходит для звуковых стоек, где нужно развести питание между усилителями мощности, процессорами и коммутационным оборудованием — розетки SCHUKO принимают стандартные сетевые кабели с евровилкой без переходников. Подключение к силовой сети выполняется квалифицированным электромонтажником: под клеммный ввод заводится питающий кабель нужного сечения, рассчитанного на суммарный ток 3×32 А.
Серия и исполнение
PWD 6-3 (SC) относится к линейке блоков распределения питания ИМЛАЙТ для монтажа в рэк. Индекс 6-3 обозначает конфигурацию — шесть выходных каналов и трёхфазный ввод, литеры SC указывают на исполнение выходов в виде розеток SCHUKO. В линейке ИМЛАЙТ существуют варианты с другим типом выходных разъёмов и иной коммутацией входа, что позволяет подобрать блок под конкретную задачу проекта — от распределения по стойке диммеров в театре до питания звукового рэка на стационарной площадке. Формат 2U и стандартные 19-дюймовые крепления обеспечивают интеграцию в любую профессиональную стойку.
