ИМЛАЙТ PWD 6-3 WAGO рэковый распределитель питания, 6 каналов
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- PWD 6-3 WAGO
- Тип товара
- электрический разветвитель
- Рабочая температура
- 10–40 °C
- Автоматы каналов
- 6×16 А
- Вводной автомат
- 32 А
- Количество фаз
- 3
- Входное напряжение
- 380 В
- Назначение
- распределение электропитания сценического оборудования
- Высота в рэке
- 2U
- Степень защиты
- IP20
- Количество каналов
- 6
- Номинальный ток
- 16 А
- Монтаж в рэк
- 19 дюймов
- Количество выходов
- 6
- Тип клемм
- WAGO, быстрозажимные
- Вес в упаковке
- 3000 г
- Габариты упаковки (Д×Ш×В)
- 500×350×200 мм
Описание товара
Для силовой стойки, где нужно раздать трёхфазное питание на шесть независимых потребителей, подходит рэковый блок ИМЛАЙТ PWD 6-3 WAGO. Устройство занимает 2U в стандартной стойке 19 дюймов и распределяет напряжение 380 В (три фазы плюс нейтраль) на шесть однофазных линий с индивидуальной защитой. Такое решение применяется в осветительных комплексах, звуковых системах и на инсталляционных объектах, где к одной точке подведено силовое питание, а дальше его нужно развести на регулируемые и нерегулируемые блоки, диммеры или прямые линии на приборы.Конструкция и особенности PWD 6-3 WAGO

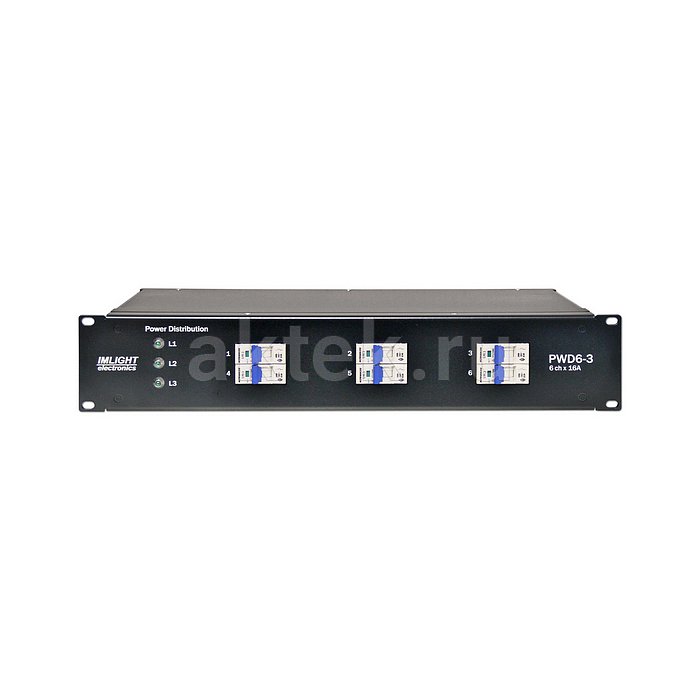

На входе установлен трёхфазный автоматический выключатель на 32 А — он служит общей защитой и одновременно главным рубильником стойки. Дальше нагрузка распределяется на шесть однофазных линий, каждая под своим автоматом на 16 А. Такая схема позволяет отключать отдельный канал при работах или коротком замыкании, не снимая питание со всей стойки. Подключение и на входе, и на выходе выполнено на быстрозажимных клеммах WAGO — провод фиксируется прижимной пружиной без винтового момента, монтаж и переборка идут быстрее, а качество контакта не зависит от того, насколько сильно инсталлятор затянул винт. Корпус со степенью защиты IP20 рассчитан на установку в закрытую стойку в сухом отапливаемом помещении, рабочий диапазон — от 10 до 40 °C. Формат 2U оставляет запас по вентиляции и удобный доступ к автоматам с лицевой панели.
Применение
Основной сценарий — силовая стойка концертного или инсталляционного комплекса, куда подведена трёхфазная линия 380 В. С выхода PWD 6-3 WAGO питание раздаётся на диммерные блоки серии PD, нерегулируемые коммутаторы PDS того же производителя или напрямую на потребители: усилители мощности, процессоры, световые приборы с собственными блоками питания. Шесть каналов по 16 А удобно распределить по фазам — например, две линии на звук, две на постоянный свет и две на управляемые приборы, что снижает риск взаимных помех по питанию. Клеммы WAGO избавляют от разъёмов на кабельных вводах: подключаются как штатные силовые кабели стойки, так и линии к отдельным устройствам. Монтаж стандартный, в 19-дюймовые рэковые направляющие.
Серия и исполнение

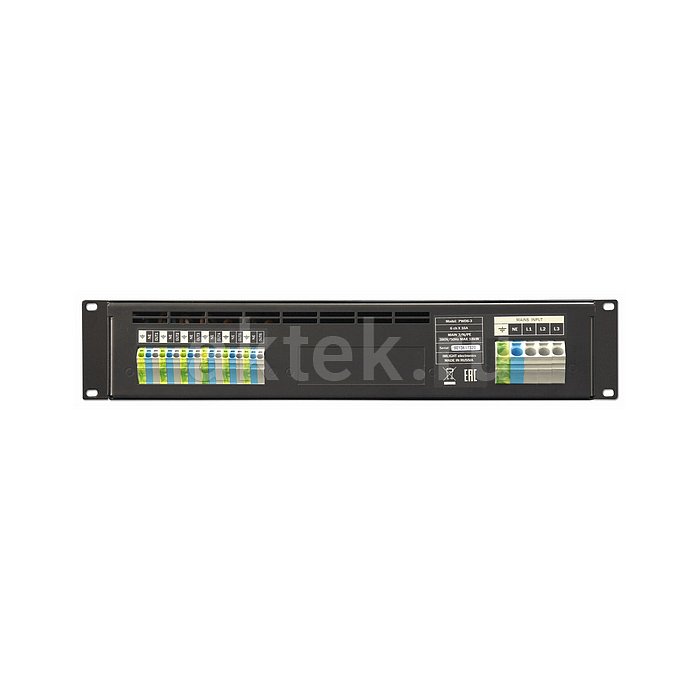

Модель относится к линейке блоков распределения питания ИМЛАЙТ для монтажа в рэк. Внутри серии соседствуют варианты с разъёмами PowerCON и версии на клеммах WAGO — индекс в названии как раз указывает на тип коммутации. Исполнение с клеммами выбирают там, где силовая разводка стационарная и разъёмы на панели не нужны: инсталляции в театрах, студиях, конференц-залах, стойки для постоянно смонтированного оборудования. Комплектация — сам блок в корпусе 2U с автоматами на лицевой панели и клеммными группами на задней стороне.
