ИМЛАЙТ Q1-2000 квадратный модуль фермы длиной 2000 мм
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- Q1-2000
- Тип товара
- квадратный модуль фермы длиной 2000 мм
- Рисунок перемычек
- круговой
- Крепёж
- M10
- Раскосы
- Ø16×2 мм
- Поясные трубы
- Ø50×3 мм
- Наружный размер
- 300×300 мм
- Конфигурация фермы
- четырёхпоясная квадратная
- Назначение
- монтаж сценического оборудования
- Материал
- алюминий
- Крепёжный размер
- 180×180 мм
- Длина секции
- 2000 мм
- Вес в упаковке
- 25000 г
- Габариты упаковки (Д×Ш×В)
- 2100×450×400 мм
Описание товара
Сценический райдер с подвесом света или звука требует надёжных силовых конструкций — под эту задачу спроектирован прямой модуль ИМЛАЙТ Q1-2000. Ферма квадратного сечения длиной 2000 мм собирается в пролёты для крепления световых приборов, акустических систем линейного массива, декораций и экранов. Сечение 300×300 мм с круговым рисунком перемычек между основными трубами обеспечивает жёсткость на изгиб и кручение, что критично при работе на пролётах и консолях. Модуль подходит для стационарных инсталляций в залах и клубах, а также для сборно-разборных сценических конструкций проката.Конструкция и особенности Q1-2000

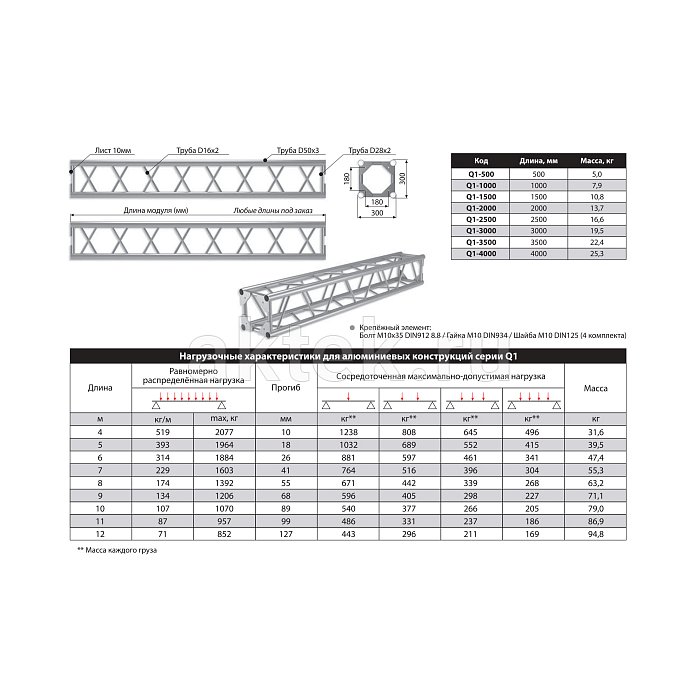

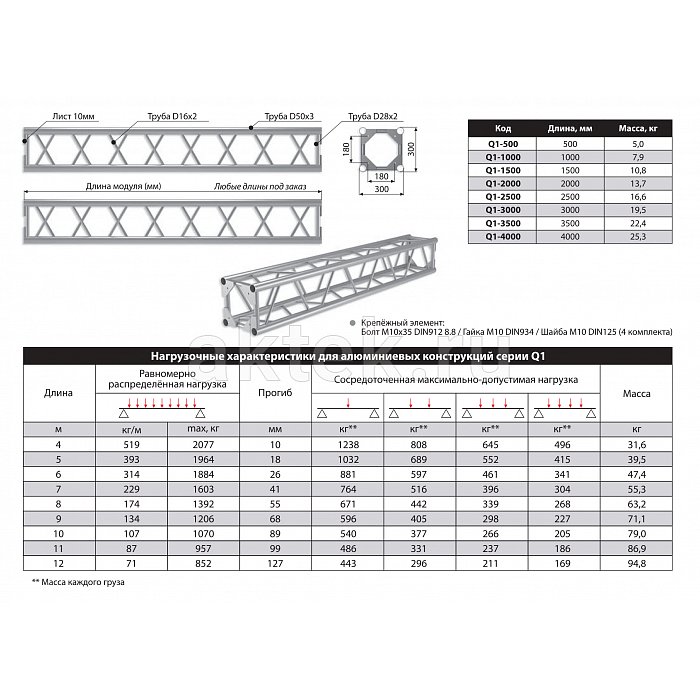

Основные трубы модуля выполнены диаметром 50 мм со стенкой 3 мм — это несущий каркас, воспринимающий основную нагрузку. Между ними распределены перемычки диаметром 16 мм со стенкой 2 мм, расположенные по круговому рисунку. Такая схема раскосов работает и на сжатие, и на растяжение, распределяя усилия по всей длине фермы и уменьшая локальные прогибы при точечной подвеске приборов.
Квадратное сечение 300×300 мм даёт равную жёсткость в вертикальной и горизонтальной плоскости — модуль одинаково стабильно работает и при подвесе с потолка, и при монтаже вертикально в качестве стойки или башни. Соединительные фланцы имеют крепёжный размер 180×180 мм под болты М10 — стандарт, совместимый с другими модулями серии Q1 и большинством фермовых стыковок с четырёхболтовым соединением. Длина 2000 мм — универсальный шаг для набора пролётов кратной длины без большого количества стыков.
Применение
Модуль используется как секция при сборке подвесных ферменных конструкций на сцене — под световое оборудование, кластерные подвесы акустики, видеоэкраны и элементы оформления. Для звукового проката квадратное сечение удобно тем, что позволяет разводить силовую и сигнальную кабельную трассу внутри фермы, а точки подвеса можно крепить с любой из четырёх сторон.
Стыковка с соседними секциями и с угловыми элементами серии выполняется через фланцы 180×180 мм на четыре болта М10. Перед монтажом расчёт нагрузки и схема подвеса согласовываются с проектной документацией — фермовые конструкции работают в системе, и допустимая нагрузка определяется не одним модулем, а всем пролётом с учётом точек подвеса и веса приборов. Для стационарных инсталляций модуль подходит под покраску в цвет интерьера, для проката обычно используется в исходном алюминиевом исполнении.
Серия и исполнение
Q1-2000 относится к серии Q1 — линейке квадратных ферм ИМЛАЙТ с сечением 300×300 мм. Внутри серии выпускаются прямые модули разной длины, а также угловые элементы, тройники и адаптеры, которые собираются в единую конструкцию через общий крепёжный стандарт 180×180 мм М10. Длина 2000 мм в этой серии — базовый пролётный модуль: из него удобно набирать пролёты по 4, 6, 8 метров и более, комбинируя с более короткими секциями для точной подгонки под ширину сцены или зала.
