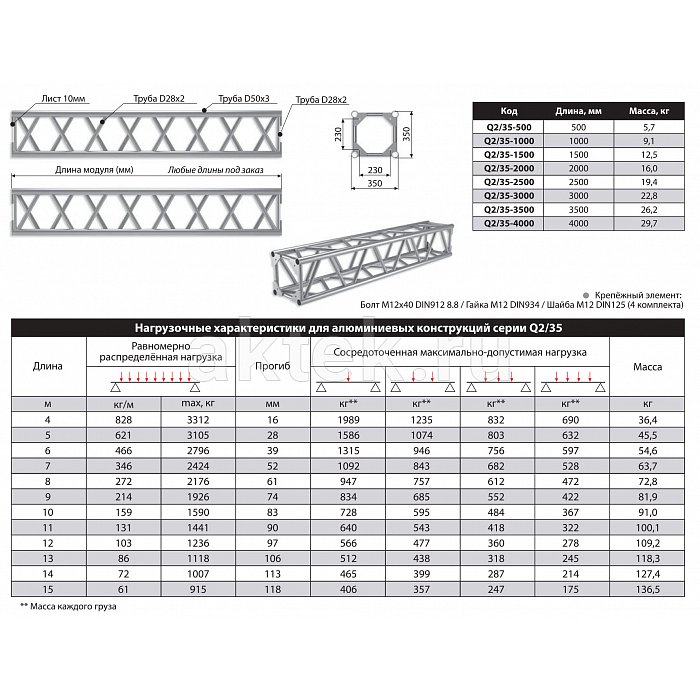

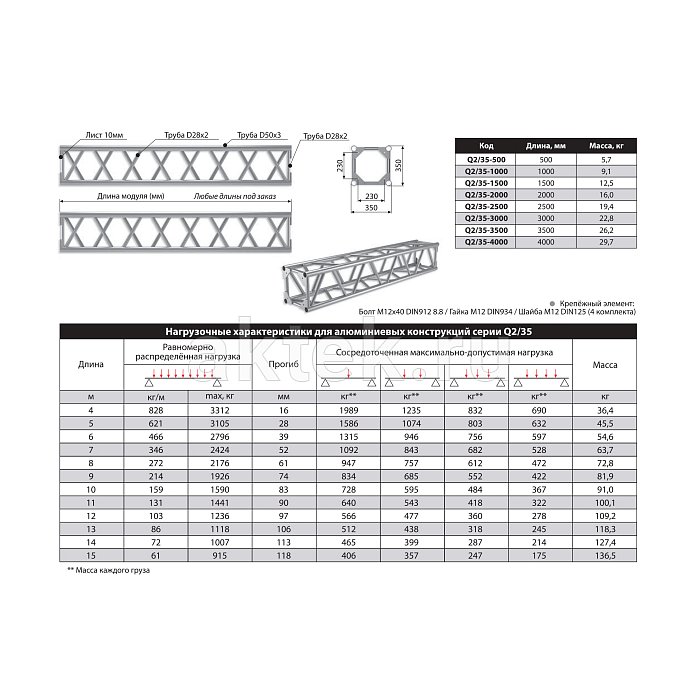

ИМЛАЙТ Q2/35-2000 квадратная сценическая ферма, прямой модуль 2 м
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- Q2/35-2000
- Тип товара
- квадратная сценическая ферма
- Рисунок перемычек
- круговой
- Крепёж
- M12
- Раскосы
- Ø28×2 мм
- Поясные трубы
- Ø50×3 мм
- Наружный размер
- 350×350 мм
- Назначение
- монтаж сценического оборудования
- Материал
- алюминий
- Крепёжный размер
- 230×230 мм
- Длина секции
- 2000 мм
- Конфигурация фермы
- четырёхпоясная квадратная
- Вес в упаковке
- 28000 г
- Габариты упаковки (Д×Ш×В)
- 2100×500×500 мм
Описание товара
Фермовая конструкция Имлайт Q2/35-2000 — прямой модуль квадратного сечения для сборки сценических и выставочных ригов. Сечение 350×350 мм, длина модуля 2000 мм, основные трубы диаметром 50×3 мм, перемычки 28×2 мм по круговому рисунку. Крепёжный интерфейс 230×230 мм под болты М12. Применяется там, где нужна жёсткая пролётная секция средней длины: подвесы световых приборов, порталы, экспозиционные конструкции, декорации на площадках концертного и корпоративного формата.Конструкция и особенности Q2/35-2000
Модуль собран по классической четырёхтрубной схеме: четыре основных пояса диаметром 50 мм со стенкой 3 мм образуют квадратное сечение 350×350 мм, между ними идут диагональные перемычки 28×2 мм с круговым рисунком раскоса. Круговая схема перемычек равномерно распределяет нагрузку по всем плоскостям фермы, поэтому модуль одинаково работает при любой ориентации — горизонтально, вертикально, в углу пролёта. Диаметр 50 мм у основных труб — типовое сечение для среднеформатных ферм, к которому подходит стандартная монтажная фурнитура: хомуты, клампы, световые крюки. Крепёжный интерфейс 230×230 мм под болты М12 совпадает с посадочным размером остальных элементов серии Q2/35, поэтому модуль стыкуется с угловыми блоками, ответвителями и другими прямыми секциями без переходников. Сборка ведётся жёстким болтовым соединением — без вилочно-клинового узла, что упрощает инспекцию и подходит для стационарных инсталляций.
Применение
Двухметровая длина удобна на средних пролётах: из нескольких модулей собирается портал шириной 6–10 метров, ферма над сценой клубного или конференц-формата, экспозиционный подвес в павильоне. Сечение 350×350 мм относится к среднему классу — конструкция принимает подвес световых приборов заливки и профильных прожекторов, звуковых линеек небольшой массы, баннеров и декорационных элементов. Стыковка с угловыми блоками серии позволяет строить П-образные и замкнутые контуры, а совместимость с типовыми башнями и подъёмниками того же диаметра решает задачу вертикального выноса. Монтаж выполняется с помощью болтового соединения М12 по посадке 230×230 мм — усилие затяжки нормируется, расчёт нагрузок производится по проектной документации на конкретный рабочий пролёт.
Серия и исполнение
Q2/35-2000 входит в серию Имлайт Q2/35 — линейку квадратных ферм сечением 350 мм с болтовым крепежом М12 по интерфейсу 230×230 мм. Внутри серии длина 2000 мм — рабочий средний типоразмер между короткими стыковочными секциями и длинными пролётными модулями; она удобна для транспортировки и подходит там, где короткие модули дали бы слишком много стыков, а длинные не проходят по логистике. Круговой рисунок перемычек — характерная черта именно этой конфигурации серии, отличающая её от вариантов с треугольным или прямым раскосом.
