ИМЛАЙТ Q25/31-1500 прямой модуль квадратной фермы, круговые раскосы
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- Q25/31-1500
- Тип товара
- прямой модуль квадратной фермы
- Рисунок перемычек
- круговой
- Крепёж
- M10
- Раскосы
- Ø16×2 мм
- Поясные трубы
- Ø40×2 мм
- Наружный размер
- 250×250 мм
- Конфигурация фермы
- четырёхпоясная квадратная
- Назначение
- монтаж сценического оборудования
- Материал
- алюминий
- Крепёжный размер
- 140×140 мм
- Длина секции
- 1500 мм
- Вес в упаковке
- 12000 г
- Габариты упаковки (Д×Ш×В)
- 1600×400×400 мм
Описание товара
Прямой ферменный модуль Имлайт Q25/31-1500 длиной 1500 мм используется для сборки сценических конструкций, подвеса светового и звукового оборудования, монтажа декораций на площадках небольшого и среднего размера. Квадратное сечение 250×250 мм с круговым рисунком перемычек рассчитано на равномерное распределение нагрузки по всем четырём сторонам, что позволяет использовать модуль в горизонтальных пролётах и вертикальных опорах ферменных систем. Крепёжный размер 140×140 мм с резьбой М10 совместим со стандартными узлами сопряжения серии.Конструкция и особенности Q25/31-1500

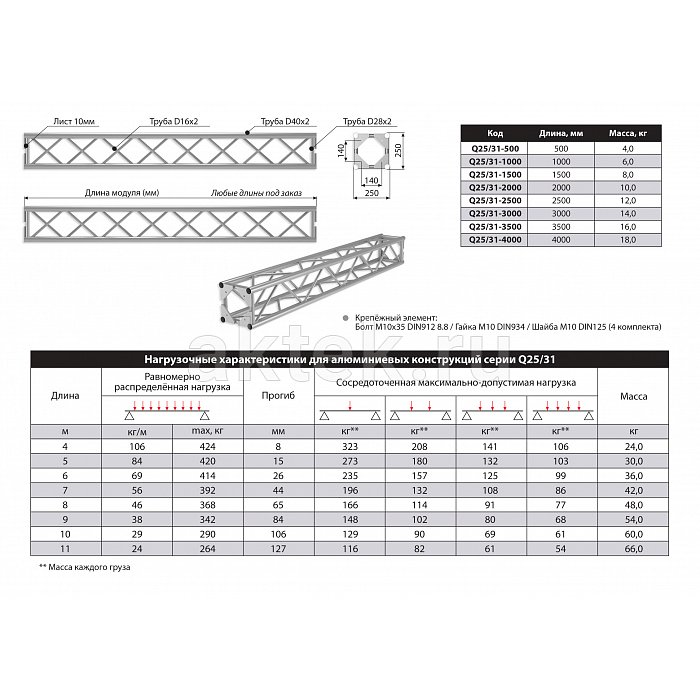

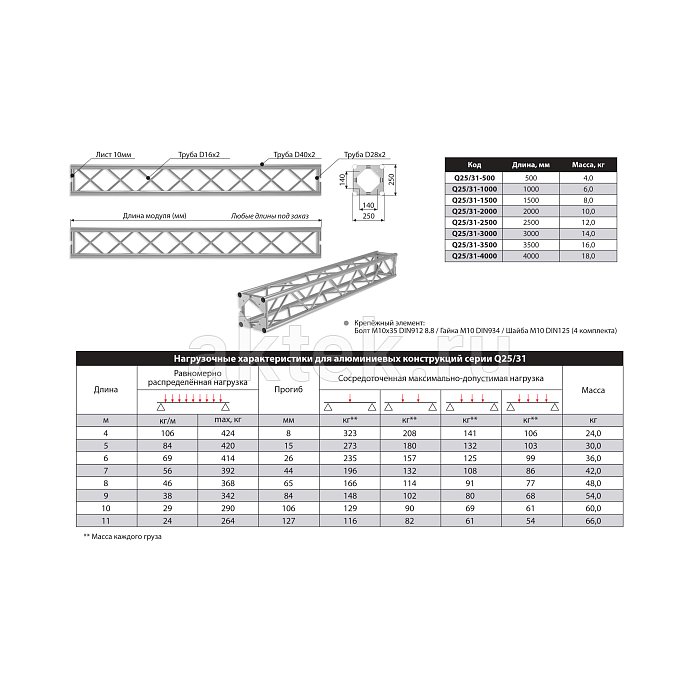

Сечение модуля — квадрат 250×250 мм, образованный четырьмя основными трубами диаметром 40 мм с толщиной стенки 2 мм. Между ними идут раскосы-перемычки диаметром 16 мм с толщиной 2 мм, расположенные по круговому рисунку. Такая схема даёт симметричную жёсткость по всем плоскостям — модуль работает одинаково на изгиб и кручение независимо от ориентации при монтаже, что удобно при сборке порталов, ригов и объёмных ферменных фигур. Длина 1500 мм — базовый средний размер для линейной сборки пролётов и вертикальных стоек. Торцы модуля подготовлены под стандартный узел сопряжения 140×140 мм по резьбе М10, что обеспечивает быструю стыковку с другими элементами серии Q25/31 через шпильки и уголки. Круговой рисунок перемычек визуально нейтрален, модуль корректно смотрится в открытых сценических конструкциях под любым углом обзора.
Применение
Модуль подходит для сборки сценических порталов, световых ригов, выставочных стендов, конструкций для торговых мероприятий, концертных площадок клубного формата. Длина 1500 мм — рабочий размер для формирования пролётов между узловыми точками, коротких горизонтальных прогонов над сценой, вертикальных опорных секций. На квадратное сечение 250×250 мм крепятся световые приборы, акустические системы, элементы декора через стандартные фермовые струбцины и хомуты, охватывающие трубу диаметром 40 мм. При монтаже учитывается, что модуль стыкуется с соседними элементами серии Q25/31 через угловые блоки, книги и переходники — самостоятельно, без узлов сопряжения, он не используется. Крепёжный размер 140×140 мм М10 соответствует единому стандарту серии, поэтому смешивание с фермами других производителей требует переходных пластин.
Серия и исполнение
Q25/31 — линейка алюминиевых квадратных ферм Имлайт с сечением 250×250 мм и трубами 40/16 мм. Внутри серии модуль длиной 1500 мм занимает промежуточное положение между короткими секциями для сборки углов и длинными пролётными элементами. Круговой рисунок перемычек — один из типовых вариантов серии, обеспечивающий равномерную работу конструкции по всем осям. Модуль поставляется как отдельный элемент ферменной системы — для полноценной сборки требуются дополнительные узлы сопряжения, шпильки М10 и элементы других длин или конфигураций из той же линейки.
