ИМЛАЙТ Q25/31-22 угловой соединитель сценических ферм, 90°, крепёж М10
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- Q25/31-22
- Тип товара
- угловой соединитель сценических ферм
- Комплект крепежа
- болт M10×35 DIN912 класса 8.8, гайка M10 DIN934, шайба M10 DIN125
- Количество комплектов крепежа
- 4
- Размер фланцев
- 250×250×10 мм
- Длина лучей
- 375 мм
- Совместимая серия
- Q25/31
- Раскосы
- Ø16×2 мм
- Поясные трубы
- Ø40×2 мм
- Крепёж
- M10
- Угол соединения
- 90°
- Конструкция
- стыковочный угол
- Назначение
- монтаж сценических ферм
- Материал
- алюминий
- Крепёжный размер
- 140×140 мм
- Вес в упаковке
- 6000 г
- Габариты упаковки (Д×Ш×В)
- 600×600×300 мм
Описание товара

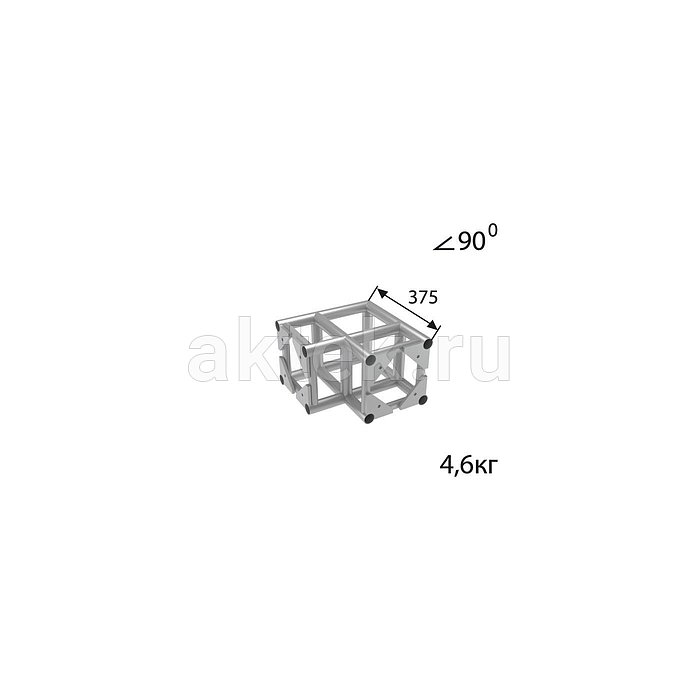

При сборке прямоугольных ферм серии Q25/31 из алюминиевого профиля часто требуется свести две секции под прямым углом — для этого в линейке ИМЛАЙТ предусмотрен стыковочный угол Q25/31-22. Это несущий соединительный элемент 90 градусов с фланцами 250×250 мм, рассчитанный на монтаж сценических конструкций, порталов, световых ригов и выставочных экспозиций. Готовая геометрия угла избавляет монтажников от сварки и подгонки на площадке — ферма собирается на болтовое соединение с гарантированной точностью прямого угла.Конструкция и особенности Q25/31-22
Угол собран из отрезков основного трубного профиля серии — магистралей диаметром 40 мм и раскосов диаметром 16 мм, тех же, что используются в самих фермах Q25/31. Благодаря этому стыковка не создаёт слабого звена: жёсткость и сечение сохраняются по всему пути нагрузки. Длина каждого луча — 375 мм, чего достаточно для распределения усилий на болтовом соединении. Фланцы 250×250×10 мм с крепёжным полем 140×140 мм и отверстиями под М10 — стандартный шаблон серии, поэтому угол стыкуется с любой прямоугольной секцией Q25/31 без переходников. В комплекте идут четыре набора крепежа: болт M10×35 DIN912 класса прочности 8.8, гайка М10 DIN934 и шайба M10 DIN125. Толстый фланец 10 мм и стандартизованный крепёж дают повторяемое качество соединения от узла к узлу.
Применение
Основной сценарий — построение замкнутых прямоугольных порталов, П-образных конструкций и полноценных световых кубов из ферм серии Q25/31. Угол ставится в местах поворота фермы на 90 градусов: горизонтально — для формирования верхней рамы над сценой, вертикально — для перехода от стойки к горизонтальной перекладине. Монтаж ведётся стандартным ключом на 17, без специнструмента. Поскольку угол несёт ту же нагрузку, что и рядовая секция серии, его допускается использовать в подвесных схемах — при условии, что общий расчёт конструкции выполнен под массу подвешиваемого светового и звукового оборудования. Для тяжёлых инсталляций имеет смысл заранее закладывать эти узлы в схему сборки, чтобы избежать нештатных переходов через хомуты и муфты.
Серия и исполнение
Q25/31-22 относится к линейке стыковочных элементов прямоугольных ферм Q25/31 производства ИМЛАЙТ — российского производителя алюминиевых и стальных сценических конструкций. В группе стыковочных узлов серии есть варианты с разной геометрией и длиной лучей; модель 22 выделяется симметричным исполнением 90 градусов с равными плечами 375 мм и фланцами 250×250 мм. Поставляется как отдельная позиция, полностью укомплектованная крепежом для одного стыка с ответной секцией. Для замкнутого прямоугольного контура потребуется четыре таких угла плюс комплект прямых секций нужной длины.
