ИМЛАЙТ Qub1 кубический соединитель шести сценических ферм под 90°
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- Qub1
- Тип товара
- кубический соединитель шести сценических ферм под 90°
- Наружный размер
- 320×320×320 мм
- Совместимая серия
- Q1
- Количество соединяемых ферм
- 6
- Крепёж
- M10
- Угол соединения
- 90°
- Конструкция
- стыковочный куб
- Назначение
- монтаж сценических ферм
- Вес товара
- 12 кг
- Крепёжный размер
- 180×180 мм
- Вес в упаковке
- 12960 г
- Габариты упаковки (Д×Ш×В)
- 350×350×350 мм
Описание товара
Когда сценическую ферменную конструкцию нужно развести сразу в нескольких направлениях, на помощь приходит стыковочный узел ИМЛАЙТ Qub1 — кубический элемент со стороной 320 мм, рассчитанный на подключение до шести ферм серии Q1 под прямым углом. Это не просто соединитель, а полноценный узловой центр пространственной конструкции: он позволяет собирать сложные объёмные каркасы, где фермы сходятся с разных сторон и уходят в разные плоскости. Именно с таких кубов начинается любая замкнутая рамная система — арки, порталы с горизонтальными пролётами, объёмные боксы для света и декораций.Конструкция и материалы

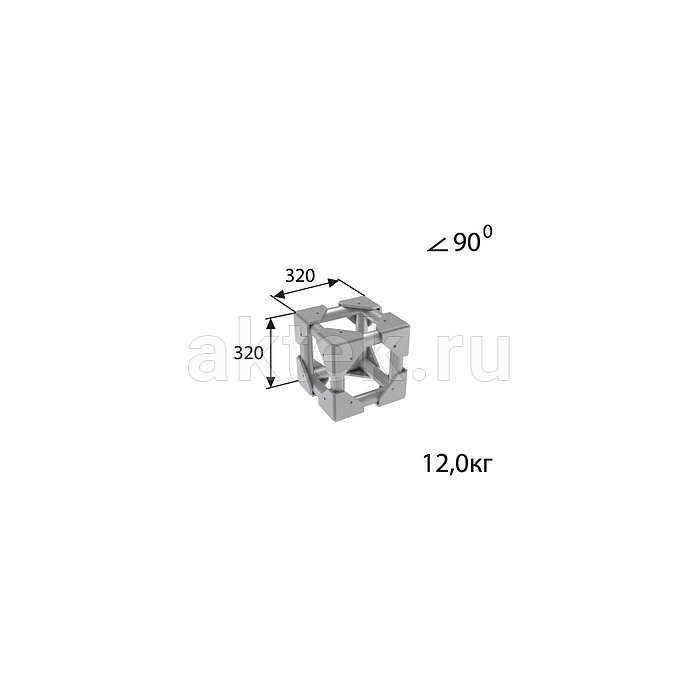

Узел выполнен в форме куба с габаритами 320 x 320 x 320 мм и весит 12 кг. На каждой из граней предусмотрен фланец размером 300 х 300 x 10 мм — толстая монтажная пластина, к которой прикручивается ответная ферма серии Q1. Крепёжный размер составляет 180 х 180 мм с отверстиями под болт М10 (диаметр отверстия 11 мм). Толстый фланец и жёсткая кубическая геометрия дают тот запас прочности, ради которого и выбирают фланцевое соединение: нагрузка распределяется по всей плоскости стыка, без люфтов и локальных напряжений в одной точке. Такая схема удобна для стационарных и полустационарных конструкций, где важна повторяемая точность сборки.
Сборка и совместимость
Qub1 стыкуется с прямоугольными фермами серии Q1 через фланцевое болтовое соединение — самый предсказуемый и контролируемый тип монтажа. В комплект входят четыре набора крепежа: болт M10x35 DIN912 класса прочности 8.8, гайка М10 DIN934 и шайба M10 DIN125. Каждая грань куба соединяется с фермой по крепёжному контуру 180 х 180 мм, а поскольку граней шесть, из одного узла можно вывести до шести направлений одновременно. Для монтажника это означает понятную и повторяемую логику сборки: одинаковый крепёж, одинаковый размер под ключ, отсутствие подгонки на месте. Собранный на болтах узел держит геометрию жёстко и не разбалтывается со временем, что критично для конструкций, стоящих неделями.
Где применяется куб Qub1
Основная задача узла — формировать углы и разветвления в объёмных фермовых системах на базе серии Q1. Из кубов Qub1 собирают замкнутые рамные порталы, где вертикальные стойки соединяются с горизонтальными пролётами под прямым углом, а также трёхмерные боксы и гриды для развески света. На выставочных стендах такой куб становится узлом каркаса стенда или входной арки, в торговом оборудовании — основой для объёмных стеллажных и презентационных конструкций. В студийных и сценических подвесах Qub1 позволяет вывести ферму сразу в трёх плоскостях от одной точки, что упрощает построение сложных световых конструкций без промежуточных переходников. Элемент подходит тем, кто собирает не линейные пролёты, а именно объёмные пространственные каркасы и нуждается в надёжном многонаправленном узле. Для простых однопролётных конструкций, где фермы идут по прямой, отдельный кубический узел избыточен — там достаточно линейных стыковочных элементов той же серии.
