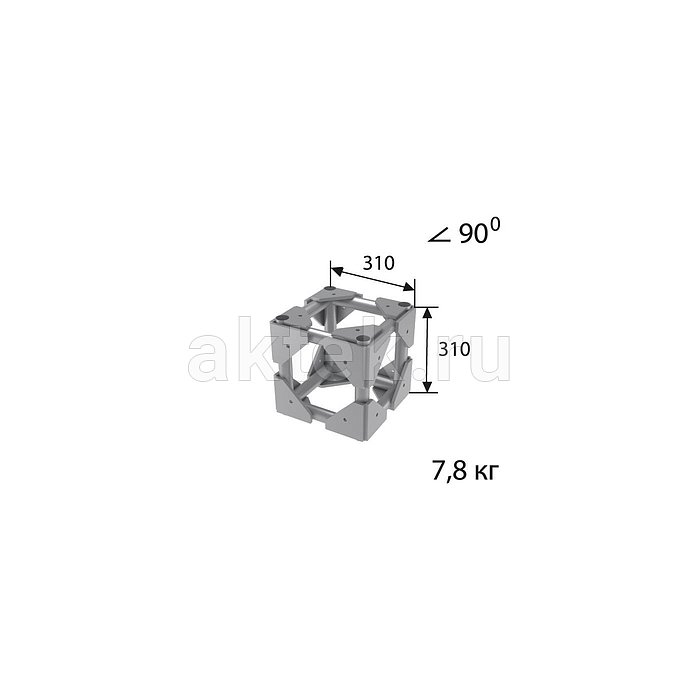

ИМЛАЙТ Qub29 стыковочный куб для шести ферм Q29
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- Qub29
- Тип товара
- стыковочный куб для шести ферм Q29
- Совместимая серия
- Q29
- Количество соединяемых ферм
- 6
- Крепёж
- M10
- Угол соединения
- 90°
- Конструкция
- стыковочный куб
- Назначение
- монтаж сценических ферм
- Материал
- алюминий
- Крепёжный размер
- 180×180 мм
- Вес в упаковке
- 8000 г
- Габариты упаковки (Д×Ш×В)
- 350×350×350 мм
Описание товара
Когда сценический пролёт нужно развести сразу в нескольких направлениях, узловой куб становится сердцем всей конструкции. ИМЛАЙТ Qub29 — это стыковочный узел кубической формы, рассчитанный на соединение до шести прямоугольных ферм серии Q29 под углом 90 градусов. Такой элемент превращает линейную ферму в объёмную пространственную структуру: два уровня, повороты, ответвления и замкнутые контуры собираются вокруг одного узла.Конструкция и материалы
Куб выполнен из алюминия и служит центральным связующим звеном фермовой системы. Каждая из шести граней предназначена под стыковку с секцией фермы Q29, что позволяет вести конструкцию по трём осям одновременно. Форма куба обеспечивает равномерное распределение соединяемых пролётов по всем направлениям, а алюминиевое исполнение сохраняет разумный вес узла и стойкость к коррозии при работе на открытых площадках и в помещениях с повышенной влажностью. Конкретные значения диаметра труб, толщины стенки и допустимой нагрузки уточняйте в технической документации производителя перед расчётом рига.
Сборка и совместимость Qub29
Соединение выполняется через крепёжный интерфейс размером 180х180 мм с резьбой М10 — это стандарт стыковки для прямоугольных ферм серии Q29, поэтому узел встаёт на штатные точки крепления без подгонки. Монтажнику не нужно подбирать переходники: куб сопрягается с секциями Q29 напрямую, а болтовая фиксация даёт предсказуемое и повторяемое соединение при каждой сборке и разборке. Шесть посадочных граней позволяют одному узлу закрывать сразу несколько задач — угол, тройник или полноценный пространственный перекрёсток. Комплектация и крепёжные метизы уточняются при заказе. Такая унификация ускоряет монтаж и упрощает логистику: одна деталь заменяет несколько разных угловых элементов.
Где применяется
Qub29 востребован там, где ферма перестаёт быть простой балкой и превращается в объёмный каркас. На сцене узел собирает порталы, П-образные рамы и многоуровневые световые конструкции, разводя пролёты по вертикали и горизонтали от одной точки. В выставочном деле куб формирует каркасы стендов, арок и информационных зон, где стойки и перекладины сходятся под прямым углом. Полезен он и в торговом оборудовании — при построении демонстрационных модулей и подиумов, а также в студийных подвесах, где нужно надёжно развести оборудование по нескольким направлениям.
Этот узел подойдёт тем, кто работает именно с прямоугольной фермой Q29 и строит сложные пространственные системы, а не одиночные горизонтальные пролёты. Для линейной сборки без разветвлений он избыточен — там достаточно прямых секций и простых стыков. А вот при проектировании кубических конструкций, замкнутых контуров и многоосных ригов Qub29 задаёт геометрию всей системы и держит её узлы в едином стандарте серии.
