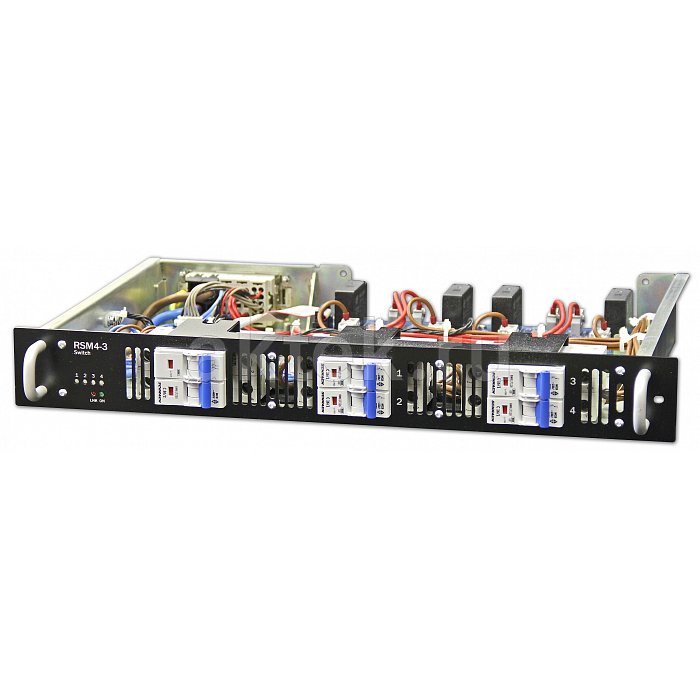

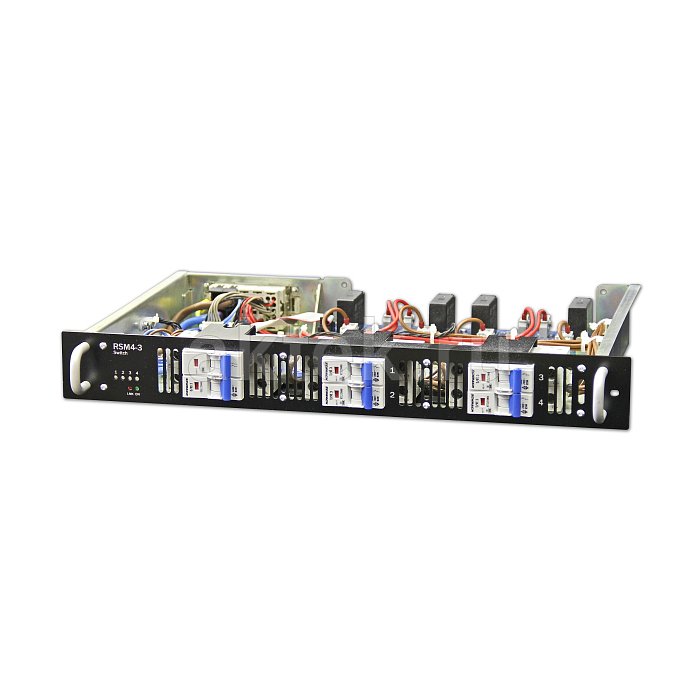

ИМЛАЙТ RSM4-3 модуль DIMRACK, четыре канала по 3 квт
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- RSM4-3
- Тип товара
- оборудование управления светом
- Удалённое управление
- через веб-интерфейс RCM
- Тип нагрузки
- нерегулируемые цепи
- Совместимость
- шкафы DIMRACK, процессор RCM
- Принцип управления
- включение и выключение без диммирования
- Передаваемая телеметрия
- состояние автоматов, температура, версия прошивки
- Мощность канала
- до 3 кВт
- Горячая замена
- поддерживается
- Автоопределение модулей
- есть
- Назначение
- управление сценическим светом
- Количество каналов
- 4
- Вес в упаковке
- 7000 г
- Габариты упаковки (Д×Ш×В)
- 600×450×220 мм
Инструкция
Описание товара
В линейке модульных шкафов DIMRACK российского производителя Имлайт коммутационный модуль RSM4-3 занимает нишу управления нерегулируемыми цепями. Это профессиональное решение для сценического и театрального света, архитектурной подсветки, инсталляций в концертных залах и мультимедийных комплексах, где часть нагрузок должна включаться и выключаться без диммирования — прожекторы с электроникой, светодиодные приборы, движущиеся головы, дым-машины и вспомогательное оборудование. Модуль обеспечивает четыре независимых канала коммутации при нагрузке до 3 кВт на каждый.Конструкция и особенности RSM4-3
Модуль выполнен по свитчерной схеме: вместо плавного регулирования напряжения канал просто замыкается и размыкается по команде управляющего процессора. Такой принцип корректно работает с современными приборами, которые нельзя диммировать традиционным фазовым способом — импульсными источниками питания, светодиодными светильниками, аппаратурой с собственной электроникой. Каждый из четырёх каналов рассчитан на нагрузку до 3 кВт, что позволяет коммутировать как отдельные мощные приборы, так и группы устройств. Подключение силовых цепей и линий управления реализовано через разъёмные соединения — модуль устанавливается в слот стойки DIMRACK и подхватывается системой без ручной коммутации проводов. Замена возможна «на лету», без обесточивания всей стойки: управляющий процессор автоматически определяет тип установленного модуля и подгружает соответствующие настройки. Двусторонний протокол связи с процессором передаёт данные о месте модуля в стойке, состоянии автоматических выключателей, текущей температуре и версии прошивки.
Применение
Модуль работает в составе стойки DIMRACK и требует управляющего процессора RCM, через который производится настройка, задание параметров каналов и мониторинг состояния. Доступ к меню процессора возможен и локально, и по сети через Web-интерфейс — это удобно при обслуживании стационарных инсталляций, где стойка размещена в аппаратной, а оператор работает из другого помещения. Типовой сценарий — смешанная стойка, где часть слотов занята диммерными модулями для ламп накаливания и галогенных приборов, а RSM4-3 обслуживает нерегулируемые цепи в едином пульте управления. Четыре канала по 3 кВт закрывают потребности небольшой сцены, зала или архитектурного объекта. Прошивка модуля обновляется без демонтажа, что упрощает долгосрочную эксплуатацию оборудования.
Серия и исполнение
DIMRACK — модульная платформа Имлайт для построения систем управления сценическим электропитанием. В стойку устанавливаются модули разного назначения: диммерные для регулируемых нагрузок и свитчерные, к которым относится RSM4-3, для коммутации нерегулируемых цепей. Все модули унифицированы по разъёмным соединениям и опознаются процессором RCM автоматически, что позволяет собирать конфигурацию под конкретный объект и менять её при изменении задач. RSM4-3 поставляется как отдельный модуль для установки в уже существующую стойку DIMRACK или при первоначальной комплектации системы.
