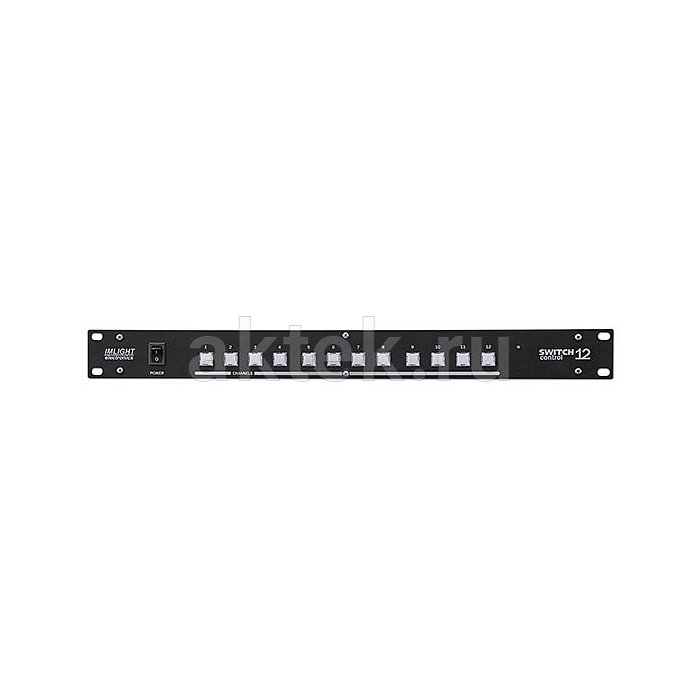

ИМЛАЙТ Switch Control-12 пульт нерегулируемых цепей, 12 каналов
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- Switch Control-12
- Тип товара
- пульт прямых включений
- Вес товара
- 1,4 кг
- Комплектация
- сетевой кабель IEC C13
- Монтаж
- 19-дюймовый рэк
- Охлаждение
- пассивное
- Потребляемая мощность
- не более 2,5 ВА
- Питание
- 110–240 В, 50/60 Гц
- Пультов в одной линии
- до 8
- Разъёмы DMX
- XLR 3-pin, вход и выход
- Количество пользовательских программ
- 1
- Совместимое оборудование
- силовые блоки PDS
- Назначение
- программирование и управление сценическим светом
- Серия
- PDS
- Высота в рэке
- 1U
- Количество каналов
- 12
- Габариты товара
- 482×87×44 мм
- Монтаж в рэк
- 19 дюймов
- Поддерживаемые протоколы
- DMX512
- Режимы управления
- DMX
- Вес в упаковке
- 1600 г
- Габариты упаковки (Д×Ш×В)
- 530×160×100 мм
Описание товара
Для инсталляций, где нужно управлять группами нерегулируемого света — розетками, контакторами, силовыми блоками коммутации — подойдёт пульт ИМЛАЙТ Switch Control-12. Это 12-канальный DMX-контроллер в рэковом формате 1U, задача которого — формировать управляющий сигнал для силовых блоков серии PDS. Устройство встаёт в стойку рядом с диммерной или коммутационной системой и берёт на себя переключение цепей по команде оператора или программе.Назначение и работа с цепями
Switch Control-12 работает с нерегулируемыми линиями: свет включается и выключается без плавного диммирования. Такой подход востребован в театрах, конференц-залах, студиях и на архитектурных объектах, где часть светильников физически не поддерживает регулировку — люминесцентные, разрядные, часть светодиодных драйверов без DMX-входа, а также вспомогательные цепи вроде рабочего света, вентиляции, механики или сигнальных ламп. Через силовой блок PDS пульт коммутирует до двенадцати независимых каналов, каждый из которых оператор назначает под свою задачу. В памяти хранится одна пользовательская программа — сцена или последовательность состояний, которую можно вызвать без внешней консоли.
Управление и подключение

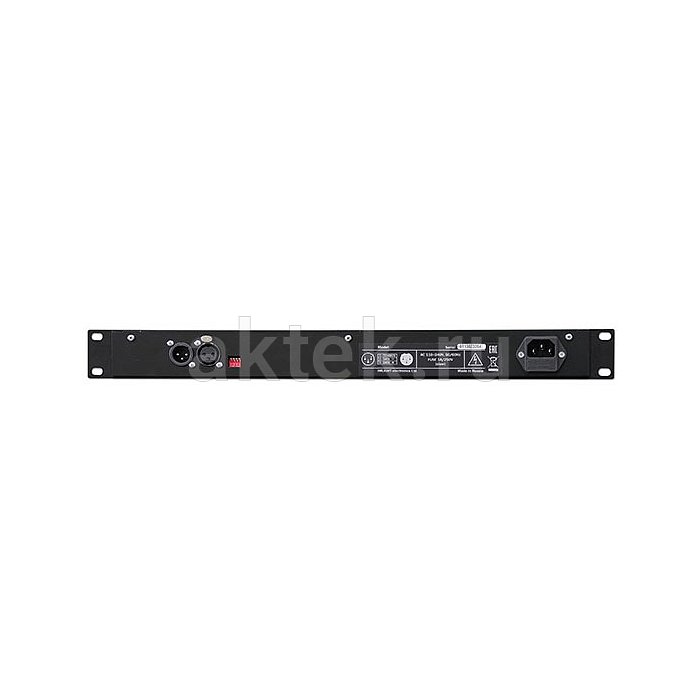

Выходной сигнал — DMX-512 стандарта 1990 года, разведён на разъёмы XLR 3-pin (вход и выход), что даёт возможность включить пульт в общую световую линию: принять сигнал от старшей консоли и передать его дальше по цепи. В одной DMX-линии допускается объединение до восьми пультов Switch Control, если проект требует распределённого управления коммутацией по нескольким зонам. Число задействованных каналов — 12, что соответствует одному силовому блоку PDS-12 или комбинации меньших блоков. Питание — универсальное, от 110 до 240 В сети 50/60 Гц, через стандартную вилку IEC 320/C13; сетевой кабель поставляется в комплекте. Потребление — не более 2,5 ВА, то есть пульт практически не нагружает питающую линию и не требует отдельного расчёта охлаждения в стойке. От случайного КЗ защищает медленный предохранитель 1 А / 250 В размером 5×20 мм.
Конструкция Switch Control-12 и монтаж
Корпус выполнен в рэковом форм-факторе 1U с габаритами 482×87×44 мм по ширине, глубине и высоте (полная глубина с выступающими элементами — 114 мм). Масса нетто — 1,4 кг, поэтому пульт спокойно устанавливается в любую стандартную 19-дюймовую стойку без усиления полок и без необходимости в дополнительной опоре сзади. Компактная глубина позволяет разместить Switch Control-12 в неглубоких настенных или мобильных рэках рядом с силовыми блоками PDS — типичная схема, когда коммутационная часть и её управление собраны в одном шкафу. Пассивное охлаждение исключает шум вентилятора, что важно для инсталляций в аппаратных при залах и студиях. Совместимость с силовыми блоками собственной серии ИМЛАЙТ делает пульт логичным элементом комплекта при проектировании систем управления интерьерным и сценическим светом на объектах, где нужна надёжная коммутация без диммирования.
