Артикул: 449371
Крестовой узел для сборки сложных пространственных конструкций — ИМЛАЙТ T28/31-41 соединяет сразу четыре треугольные фермы серии T28/31 под прямым углом в одной плоскости. Модуль 500×500 мм с крепёжным размером 155 мм и резьбой М10 обеспечивает жёсткую фиксацию узла. Подходит для сборки потолочных гридов над сценой, выставочными стендами и торговыми зонами.
Нет в наличии нет в наличии
17 461 ₽
На этот товар действует гарантия: 12 месяцев
  • 523 бонуса за покупку
  • Платите частями до 10 месяцев

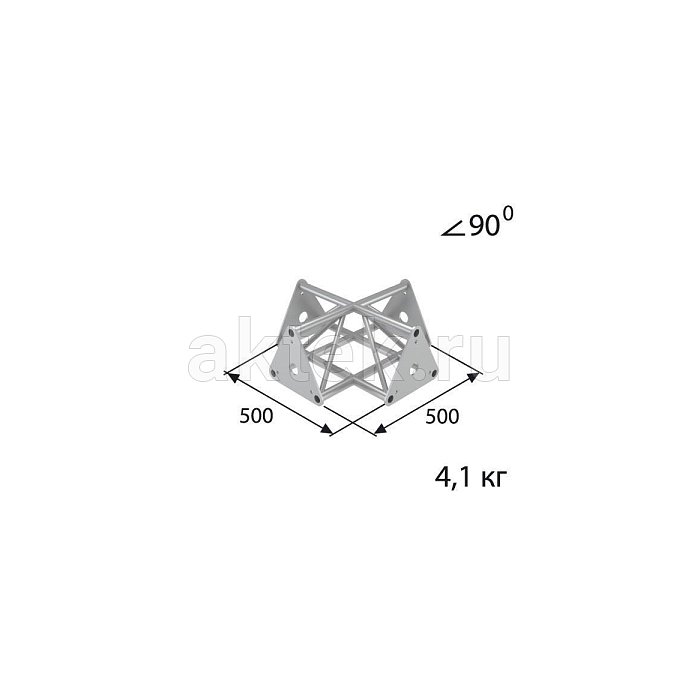

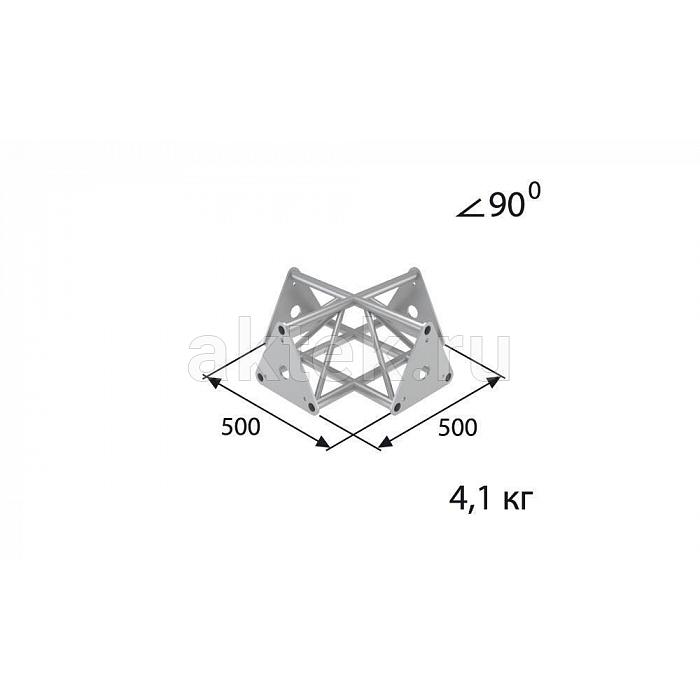

ИМЛАЙТ T28/31-41 стыковочный узел четырёх ферм, угол 90°

    • ИМЛАЙТ T28/31-41 стыковочный узел четырёх ферм, угол 90°
    • ИМЛАЙТ T28/31-41 стыковочный узел четырёх ферм, угол 90° 2

    Покупая у нас, вы получаете:

    Только оригинальный товар с официальной гарантией.
    Легкий возврат и обмен. Гарантия возврата товара.
    Быстрая доставка товара в надёжной упаковке.

    Технические характеристики

    Бренд
    Imlight
    Модель
    T28/31-41
    Тип товара
    стыковочный узел четырёх ферм
    Совместимая серия
    T28/31
    Раскосы
    Ø16×2 мм
    Поясные трубы
    Ø28×2 мм
    Количество соединяемых ферм
    4
    Крепёж
    M10
    Крепёжный размер
    155 мм
    Угол соединения
    90°
    Конструкция
    стыковочный узел
    Назначение
    монтаж сценических ферм
    Материал
    алюминий
    Конфигурация фермы
    трёхпоясная
    Вес товара
    1 кг
    Вес в упаковке
    1080 г
    Габариты упаковки (Д×Ш×В)
    450×450×350 мм
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.

    Описание товара

    Когда сценическую ферму нужно развести в четыре стороны под прямым углом, без специального узла не обойтись — и здесь работает стыковочный узел ИМЛАЙТ T28/31-41. Это элемент треугольных ферм серии T28/31, который позволяет соединить сразу четыре секции под 90 градусов и собрать из линейных пролётов полноценную пространственную конструкцию: квадратные периметры, крестовины, разветвления трасс.

    Конструкция и материалы

    Узел выполнен из алюминиевых труб треугольного сечения — основной пояс диаметром 28 мм при толщине стенки 2 мм и раскосы диаметром 16 мм с той же толщиной. Такое сочетание даёт жёсткость, достаточную для сценических нагрузок, при разумном весе: сам узел весит всего 4,1 кг, что упрощает работу на высоте и подъём вручную. Габариты модуля по осям XY составляют 500 на 500 мм, размер фланца — 219 на 246 мм при толщине 6 мм. Алюминий не боится влаги и не ржавеет, поэтому конструкция одинаково спокойно переносит и павильонные, и уличные площадки.

    Сборка и совместимость

    Модель T28/31-41 стыкуется с фермами серии T28/31 через фланцевое болтовое соединение. Крепёжный размер — 155 мм под резьбу М10, диаметр отверстий 11 мм. Болтовой фланец предсказуем и надёжен: монтажник затягивает соединение штатным крепежом, а сам стык остаётся ремонтопригодным и легко разбирается для транспортировки. Поскольку узел рассчитан на четыре направления сразу, он заменяет собой несколько отдельных стыков и сокращает время сборки сложных периметров — вместо того чтобы собирать угол из нескольких элементов, монтажник ставит один готовый узел. Перед подвесом любой готовой конструкции распределённую нагрузку рассчитывают исходя из полной сборки, длины пролётов и способа крепления.

    Где применяется

    Четырёхсторонний узел под 90 градусов — рабочая деталь там, где нужен замкнутый контур или разветвление трассы. Из ферм серии T28/31 с его помощью собирают квадратные и прямоугольные световые порталы над сценой, подвесные потолочные квадраты для концертов и клубов, каркасы выставочных стендов и торговых зон, а также студийные подвесы под приборы и оборудование. Габарит 500 на 500 мм ориентирован на компактные и средние конструкции, где важна аккуратная геометрия угла и точное совпадение осей четырёх ферм. Такой элемент подойдёт прокатным компаниям и монтажным бригадам, которые часто собирают и разбирают одни и те же контуры и ценят стандартизированный, повторяемый стык. Если задача — просто продлить прямую ферму, для этого используются линейные соединители серии; T28/31-41 нужен именно там, где трасса меняет направление или замыкается в раму.
