Артикул: 449411
Для сборки треугольных ферм серии Т40/31 под прямым углом пригодится стыковочный элемент ИМЛАЙТ T40/31-22 — угловой переходник на 90 градусов с креплением М10. Деталь соединяет два фермовых пролёта в горизонтальной или вертикальной плоскости, что востребовано при монтаже сценических конструкций, порталов и подвесов света на концертных площадках, в клубах и театрах.
Нет в наличии нет в наличии
13 277 ₽
На этот товар действует гарантия: 12 месяцев
  • 398 бонусов за покупку
  • Платите частями до 10 месяцев

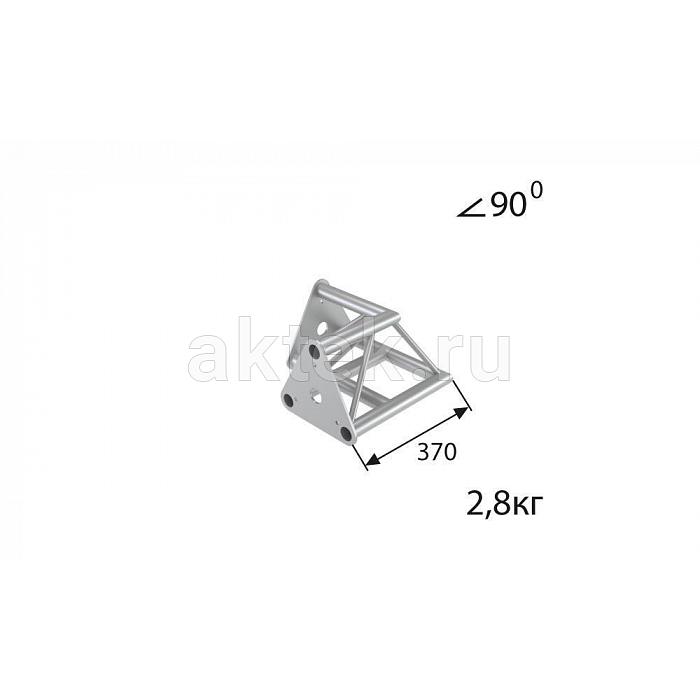

ИМЛАЙТ T40/31-22 стыковочный угол фермы 90°

    • ИМЛАЙТ T40/31-22 стыковочный угол фермы 90°

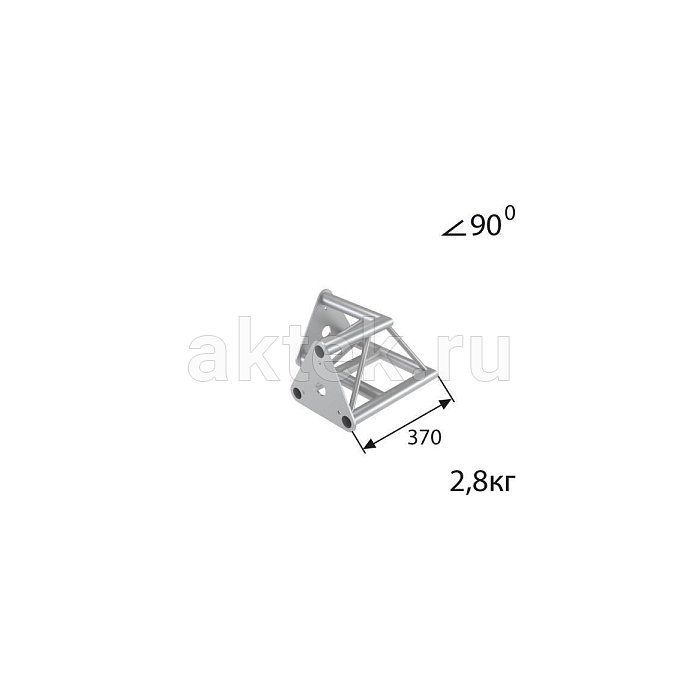

    • ИМЛАЙТ T40/31-22 стыковочный угол фермы 90° 2

    Покупая у нас, вы получаете:

    Только оригинальный товар с официальной гарантией.
    Легкий возврат и обмен. Гарантия возврата товара.
    Быстрая доставка товара в надёжной упаковке.

    Технические характеристики

    Бренд
    Imlight
    Модель
    T40/31-22
    Тип товара
    стыковочный угол фермы 90°
    Совместимая серия
    T40/31
    Раскосы
    Ø16×2 мм
    Поясные трубы
    Ø40×2 мм
    Крепёж
    M10
    Крепёжный размер
    142 мм
    Угол соединения
    90°
    Конструкция
    стыковочный угол
    Назначение
    монтаж сценических ферм
    Габариты товара
    233×260×6 мм
    Материал
    алюминий
    Конфигурация фермы
    трёхпоясная
    Вес товара
    8 кг
    Вес в упаковке
    8640 г
    Габариты упаковки (Д×Ш×В)
    500×500×450 мм
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.

    Описание товара

    Для сборки треугольных ферм серии T40/31 в угловые конструкции с поворотом на 90 градусов применяется стыковочный элемент ИМЛАЙТ T40/31-22. Это фасонная деталь из алюминиевых труб диаметром 40 и 16 мм с толщиной стенки 2 мм, оснащённая фланцами со сквозными отверстиями под болты M10. Задача элемента — соединить две фермы серии T40/31 под прямым углом без потери жёсткости и геометрии всей конструкции сцены, выставки или подвесной системы освещения.

    Конструкция и особенности T40/31-22

    Угол сварен из тех же алюминиевых труб, что и сами фермы серии: пояс диаметром 40 мм и раскосы диаметром 16 мм. Длина луча составляет 370 мм — этого достаточно, чтобы вывести стыковочные фланцы в стороны и получить чистый поворот на 90 градусов без наложения соседних ферм друг на друга. Фланцы имеют размер 233 x 260 x 6 мм, крепёжный контур — 123 x 142 мм, отверстия под болт M10 (диаметр 11 мм). Такой формат фланца стандартизирован в серии T40/31, что позволяет соединить угол с любой прямой секцией той же линейки простой болтовой стяжкой. Алюминиевое исполнение оставляет узел лёгким при монтаже, а треугольная схема пояса сохраняет пространственную жёсткость на изгиб и кручение в месте поворота — критично для нагруженных пролётов с подвесом световых приборов.

    Применение

    Основной сценарий — сборка замкнутых прямоугольных контуров и Г-образных конструкций из треугольных ферм T40/31 для сцен, концертных площадок, конференц-залов, выставочных стендов и торговых экспозиций. Пара таких углов формирует П-образный портал, четыре — полный прямоугольник над сценой или над зоной презентации. Монтаж выполняется штатным крепежом M10 через фланцевое соединение: угол притягивается болтами к торцевым пластинам смежных ферм серии. Никаких переходников или дополнительных адаптеров не требуется, если вся конструкция собрана в одной линейке T40/31. При проектировании подвеса важно учитывать вес самого элемента — 2,8 кг — в общей нагрузке на точки подвеса и грузоподъёмность подвесной системы.

    Серия и исполнение

    Модель T40/31-22 относится к группе стыковочных элементов серии T40/31 — треугольных алюминиевых ферм производства ИМЛАЙТ. Внутри серии есть прямые секции разной длины, а также фасонные элементы для стыковки: углы, тройники, крестовины. T40/31-22 в этой группе отвечает за поворот на 90 градусов в горизонтальной плоскости. Поставляется как самостоятельный узел, готовый к болтовому соединению со смежными секциями серии. Комплектация крепежа под конкретный проект уточняется отдельно исходя из числа стыков в собираемой конструкции.
