ИМЛАЙТ T40/31-33 соединитель трёх сценических ферм под 90°
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Imlight
- Модель
- T40/31-33
- Тип товара
- соединитель трёх сценических ферм под 90°
- Совместимая серия
- T40/31
- Раскосы
- Ø16×2 мм
- Поясные трубы
- Ø40×2 мм
- Количество соединяемых ферм
- 3
- Крепёж
- M10
- Крепёжный размер
- 142 мм
- Угол соединения
- 90°
- Конструкция
- стыковочный узел
- Назначение
- монтаж сценических ферм
- Материал
- алюминий
- Конфигурация фермы
- трёхпоясная
- Вес товара
- 2 кг
- Вес в упаковке
- 2160 г
- Габариты упаковки (Д×Ш×В)
- 500×500×450 мм
Описание товара
Когда сценическую ферму нужно завести за угол сразу в двух направлениях, без надёжного узла не обойтись. Стыковочный узел ИМЛАЙТ T40/31-33 решает именно эту задачу: он соединяет три треугольные фермы под углом 90 градусов и превращает прямые пролёты в замкнутые контуры, порталы и объёмные каркасы. Это элемент серии T40/31 — компактной алюминиевой системы с треугольным сечением, рассчитанной на аккуратные сборки среднего масштаба.Конструкция и материалы

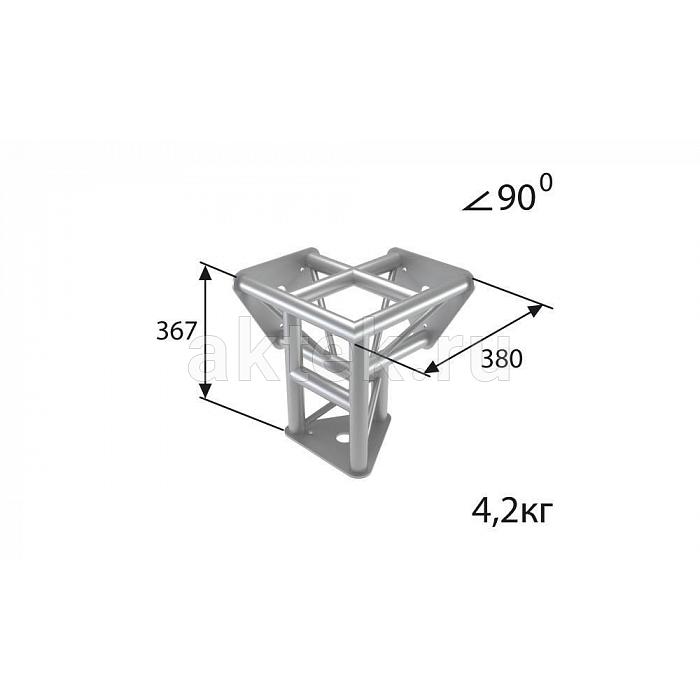

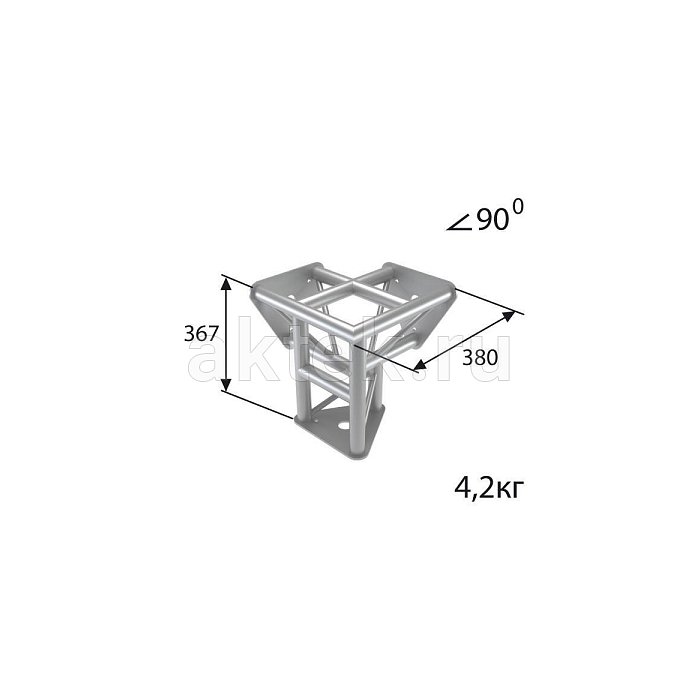

Узел построен на алюминиевых трубах: основной пояс диаметром 40 мм с толщиной стенки 2 мм и раскосы диаметром 16 мм такой же толщины. Такая геометрия даёт треугольному сечению серии T40/31 хорошую жёсткость при небольшой массе — сам узел весит всего 4,2 кг, что заметно упрощает подъём и монтаж на высоте. Алюминий не боится влаги и не ржавеет, поэтому конструкция одинаково уверенно работает и в закрытом зале, и на площадках с перепадами температуры. Размер модуля составляет 380 на 367 мм — это габарит самого углового блока, вокруг которого выстраивается остальная ферма.
Сборка и совместимость
Стыковка идёт через болтовое соединение: фланец узла имеет размер 233 на 260 мм при толщине 6 мм, крепёжные отверстия под болт М10 расположены с шагом 123 на 142 мм, диаметр отверстия 11 мм. Монтажнику это даёт предсказуемый и повторяемый результат — фланцы прилегают плоскость к плоскости, затягиваются штатным крепежом, и стык держит нагрузку без люфта. Модель T40/31-33 совместима с прямыми секциями и другими элементами серии T40/31, поэтому её можно вставлять в готовую систему как поворотный или трёхлучевой узел без переходников. Перед сборкой стоит подготовить набор болтов М10 нужной длины — тогда весь угол собирается быстро, буквально в несколько заходов ключом.
Где применяется T40/31-33
Основная область применения — сценические порталы и световые фермы, где нужно вывести конструкцию за угол или собрать замкнутый прямоугольный контур над сценой. Три посадочных направления под 90 градусов позволяют строить П-образные порталы, рамки для задника и подвесы под приборы освещения. За пределами сцены узел серии T40/31 удобен на выставочных стендах и в торговом оборудовании: из лёгких треугольных ферм собирают фирменные арки, зоны с логотипами и подвесные конструкции для баннеров. Подойдёт и для студийных каркасов, где важно аккуратно развести фермы в разные плоскости при ограниченном весе всей системы. Эта модель — специализированный угловой элемент: она нужна там, где ферма меняет направление, а не тянется по прямой, поэтому её берут в дополнение к прямым секциям и базовым опорам той же серии.
