Артикул: 449351
Соединить три треугольные фермы под прямым углом в одной точке — задача для стыковочного узла ИМЛАЙТ T40/31-34. Компактный фланцевый элемент серии T40/31 с крепёжным размером 142 мм под болты М10 держит стык жёстко и предсказуемо. Пригодится там, где нужен угловой переход конструкции: сценический пролёт, выставочный стенд, торговая инсталляция или студийная подвеска.
Нет в наличии нет в наличии
20 036 ₽
На этот товар действует гарантия: 12 месяцев
  • 601 бонус за покупку
  • Платите частями до 10 месяцев

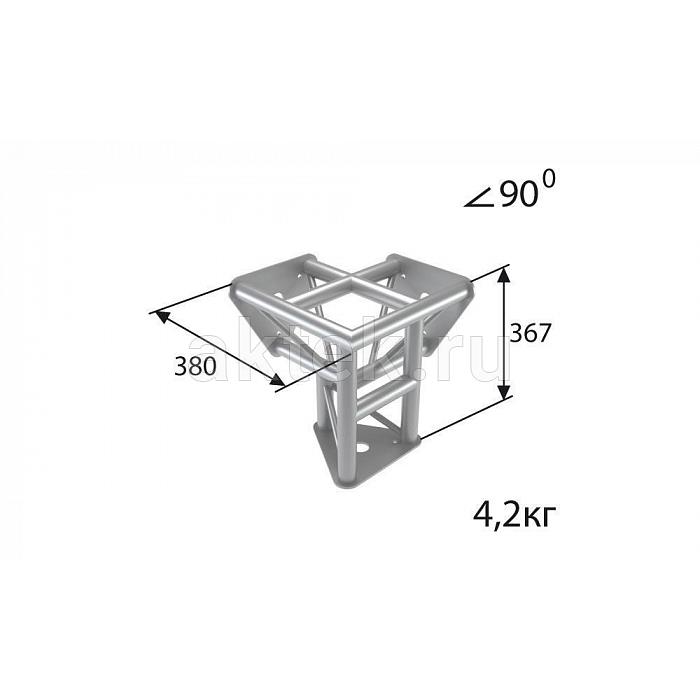

ИМЛАЙТ T40/31-34 стыковочный узел трёх ферм, угол 90°

    • ИМЛАЙТ T40/31-34 стыковочный узел трёх ферм, угол 90°

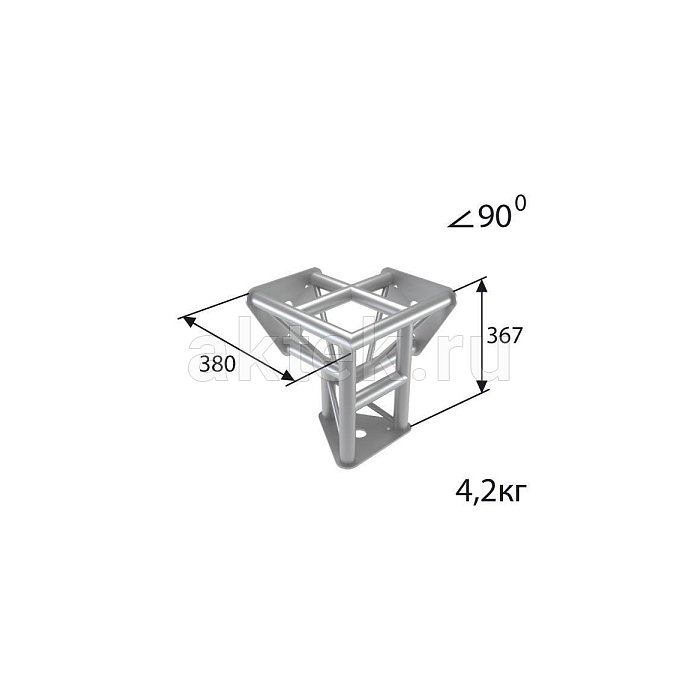

    • ИМЛАЙТ T40/31-34 стыковочный узел трёх ферм, угол 90° 2

    Покупая у нас, вы получаете:

    Только оригинальный товар с официальной гарантией.
    Легкий возврат и обмен. Гарантия возврата товара.
    Быстрая доставка товара в надёжной упаковке.

    Технические характеристики

    Бренд
    Imlight
    Модель
    T40/31-34
    Тип товара
    стыковочный узел трёх ферм
    Совместимая серия
    T40/31
    Раскосы
    Ø16×2 мм
    Поясные трубы
    Ø40×2 мм
    Количество соединяемых ферм
    3
    Крепёж
    M10
    Крепёжный размер
    142 мм
    Угол соединения
    90°
    Конструкция
    стыковочный узел
    Назначение
    монтаж сценических ферм
    Вес товара
    4,2 кг
    Конфигурация фермы
    трёхпоясная
    Вес в упаковке
    4540 г
    Габариты упаковки (Д×Ш×В)
    500×500×450 мм
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.

    Описание товара

    Собрать пространственную конструкцию из трёх треугольных ферм под прямым углом — задача, для которой и создан стыковочный узел ИМЛАЙТ T40/31-34. Это фасонный элемент серии T40/31, который соединяет три отрезка фермы в единый узел с углами 90 градусов, задавая геометрию сложных сценических и выставочных построений. Компактный вес всего 4,2 кг делает его удобным звеном при монтаже разветвлённых порталов и пространственных рам.

    Конструкция и материалы

    Узел построен на базе труб треугольного сечения серии T40/31: основная труба диаметром 40 мм со стенкой 2 мм и раскосы диаметром 16 мм со стенкой 2 мм. Такое сочетание толстостенного главного пояса и лёгких раскосов даёт жёсткость на изгиб при сдержанном весе — конструкция держит форму под нагрузкой и не провисает в узловых точках. Габарит модуля составляет 380 на 367 мм, что соответствует профилю треугольной фермы серии T40/31 и обеспечивает точную геометрию стыка без перекосов.

    Сборка и совместимость

    Стыковочный узел T40/31-34 работает с фермами серии T40/31 и рассчитан на болтовое соединение через фланцы. Крепёжный размер составляет 142 мм под резьбу М10 при диаметре отверстий 11 мм, фланец имеет размеры 233 на 260 мм при толщине 6 мм. Толстая фланцевая плита распределяет нагрузку по стыку и позволяет затягивать соединение до полной жёсткости узла. На практике это означает предсказуемую сборку: монтажник соединяет три направления фермы через один готовый угловой элемент, а не собирает пространственный узел из отдельных деталей на месте. Для монтажа под прямым углом это заметно экономит время и снижает вероятность ошибки в геометрии.

    Где применяется

    Тройной угловой узел под 90 градусов нужен там, где ферма меняет направление сразу в двух плоскостях или образует пространственный каркас. Это разветвления сценических порталов, угловые сочленения световых ферм, объёмные конструкции выставочных стендов и рамы торгового оборудования. С помощью T40/31-34 из прямых секций серии T40/31 собирают замкнутые контуры, консольные выносы и трёхмерные подвесные системы для света и декораций. Габарит и геометрия элемента ориентированы на построения средней сложности, где важна аккуратная стыковка трёх направлений в одной точке — например, при формировании угла портала с выносом вбок и вверх.

    Для инсталляторов, которые регулярно собирают и разбирают сценические конструкции, готовый угловой узел — рабочий инструмент, снимающий необходимость каждый раз выстраивать сложный стык вручную. Он остаётся частью системы серии T40/31, поэтому легко встраивается в парк уже имеющихся ферм этой линейки без переходников и подгонки.
