Артикул: 433868

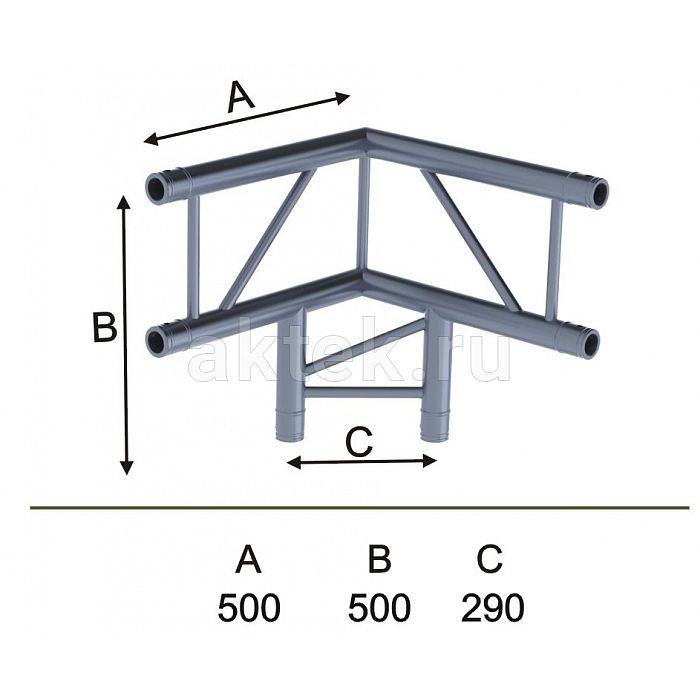

Вертикально ориентированный Т-образный узел соединяет три плоские секции под 90° и создаёт переход между уровнями или плоскостями конструкции. Габарит профиля — 290 × 500 мм. Элемент требует заранее рассчитанной ориентации, штатных коннекторов и контрольной проверки всех фиксаторов перед подъёмом. Вертикальную часть временно поддерживают при сборке.

В наличии в наличии
12 990 ₽
На этот товар действует гарантия: 12 месяцев
  • 389 бонусов за покупку
  • Платите частями до 10 месяцев
Доставкагород Москва
  • забрать из магазина завтра — бесплатно
  • курьером завтра — бесплатно

Ферма сценическая INVOLIGHT IFX29-C13

    • Ферма сценическая INVOLIGHT IFX29-C13
    • Ферма сценическая INVOLIGHT IFX29-C13 2

    Покупая у нас, вы получаете:

    Только оригинальный товар с официальной гарантией.
    Легкий возврат и обмен. Гарантия возврата товара.
    Быстрая доставка товара в надёжной упаковке.

    Технические характеристики

    Бренд
    INVOLIGHT
    Модель
    IFX29-C13
    Тип
    угловой модуль для 3-х ферм
    Конфигурация
    плоская
    Труба, мм
    50
    Угол
    90
    Ориентация
    вертикальный
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.

    Описание товара

    Ферма сценическая INVOLIGHT IFX29-C13 — стыковочный алюминиевый элемент плоской ферменной системы, формирующий Т-образный трёхсторонний поворот под 90° с вертикальной ориентацией. Профиль размером 290 × 500 мм принимает три секции с выходом в вертикальную плоскость и формирует предусмотренный переход без заказной сварной детали.

    Геометрия стыковочного узла

    IFX29-C13 задаёт Т-образный трёхсторонний поворот под 90° с вертикальной ориентацией. Выход в вертикальную плоскость используют для перехода между уровнями, построения боковой стойки или пространственного ответвления. Три примыкающих элемента создают сложную геометрию, поэтому очередность соединения закладывают в технологию сборки. Свободный доступ к каждому стыку сохраняют до окончательной проверки всех фиксаторов и положения прямых углов.

    Сборка совместимых секций

    Три секции присоединяются с выходом в вертикальную плоскость. Вертикальную ветвь временно страхуют до завершения несущей схемы, не оставляя её держаться только на незакрытом соединителе. Конусные и стопорные части применяют именно в том наборе, который предусмотрен системой. По окончании сборки монтажник проходит три направления по порядку и отмечает проверенные точки, исключая пропуск скрытого верхнего фиксатора.

    Расчёт и безопасная эксплуатация

    IFX29-C13 изменяет направление и распределение усилий в конструкции. Вертикальное ответвление требует контроля не только массы, но и направления усилий на стыках. Проектировщик определяет способ опирания или подвеса, монтажная группа воспроизводит его без произвольных разворотов. Приборы получают независимые страховочные тросы. Работать под незавершённой конструкцией нельзя, а подъём прекращают при заметном скручивании или несинхронном движении точек.

    Хранение вертикального Т-узла

    У вертикального C13 особенно внимательно оценивают верхние стыковочные зоны. Вертикальный Т-узел имеет выступающие направления, поэтому для перевозки ему выделяют устойчивое положение и защищают торцы. После уличного монтажа деталь очищают и сушат. Любой удар отмечают в журнале оборудования и проводят дополнительный осмотр. Случайное выправление алюминия на площадке недопустимо: оценку состояния выполняет специалист, отвечающий за ферменную систему.

    C13 решает задачу вертикального Т-перехода между тремя направлениями. Перед эксплуатацией проверяют не только видимые нижние фиксаторы, но и верхние точки, доступ к которым исчезнет после подъёма. Рабочая схема должна учитывать пространственные усилия, опоры и массу всего установленного оборудования.
