Ферма сценическая INVOLIGHT IFX29-C16
Покупая у нас, вы получаете:
Технические характеристики
Описание товара

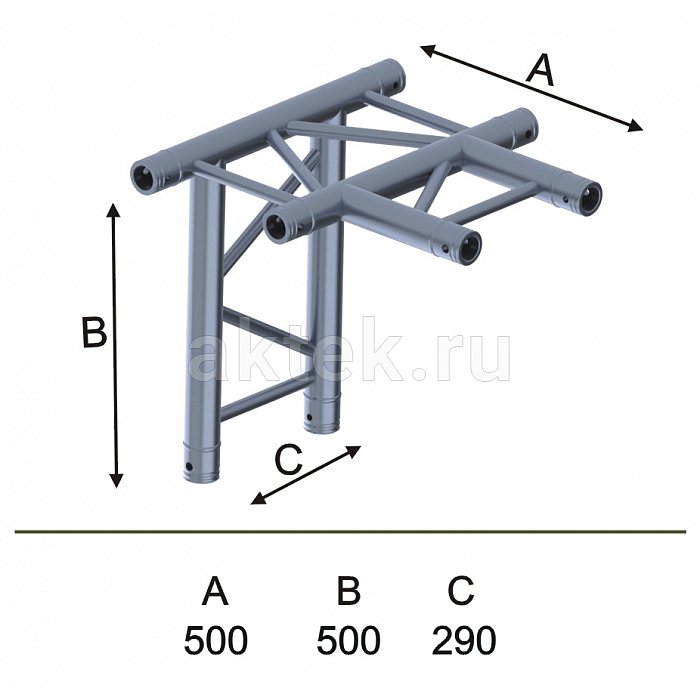

Ферма сценическая INVOLIGHT IFX29-C16 — стыковочный алюминиевый элемент плоской ферменной системы, формирующий угловое соединение четырёх плоских ветвей под 90°. Профиль размером 290 × 500 мм принимает четыре секции в заданной ортогональной схеме и позволяет собрать проектную геометрию без изготовления нестандартного сварного перехода.Четыре направления под 90°
Узел соединяет две пересекающиеся плоские линии, выводя четыре направления от общего центра. Сначала элемент и короткие примыкающие участки укладывают без перекоса на ровной площадке. Затем продолжают ветви, сверяя их с осями и высотными отметками проекта. Дальнюю опору нельзя натягивать для исправления ошибки в центре.
Сборка совместимых секций
Каждый из четырёх выходов рассчитан на совместимую секцию системы. Совмещение четырёх ветвей выполняют на ровной площадке с подкладками, не повреждающими алюминий. Сначала проверяют сам центральный элемент, затем торцы секций и комплект фиксации. Если одна сторона входит с усилием, остальные соединения ослабляют и заново выставляют оси. Ударная подгонка или эксплуатация неполного крепёжного набора недопустимы.
Расчёт и безопасная эксплуатация
IFX29-C16 изменяет направление и распределение усилий в конструкции. Центральный элемент устанавливают только в предусмотренной проектом ориентации. Допустимая схема определяется инженером по характеристикам всей системы. Страховочные соединения светильников выполняют независимо, кабели не используют для удержания приборов. После каждого перемещения или удара элемент осматривают до повторной установки; внешне небольшая деформация может помешать правильной посадке четырёх секций.
Осмотр со всех сторон
C16 проверяют круговым обходом, сопоставляя положение всех четырёх выходов. После разборки центральный элемент снова осматривают целиком, потому что повреждение может находиться на любой стороне. Загрязнения в посадочных местах удаляют до упаковки. На складе модуль не используют как подставку под кейсы. Отдельная ячейка или мягкие прокладки сохраняют геометрию и помогают быстро заметить неполный комплект соединительных деталей.
C16 создаёт четырёхсторонний центр для сложной плоской системы. Он не компенсирует неточную разметку и не допускает силового стягивания дальних опор. Перед подъёмом проверяют каждую сторону, положение оборудования и соответствие реальной сборки утверждённому инженерному решению. Так сохраняется заводская геометрия соединения.
