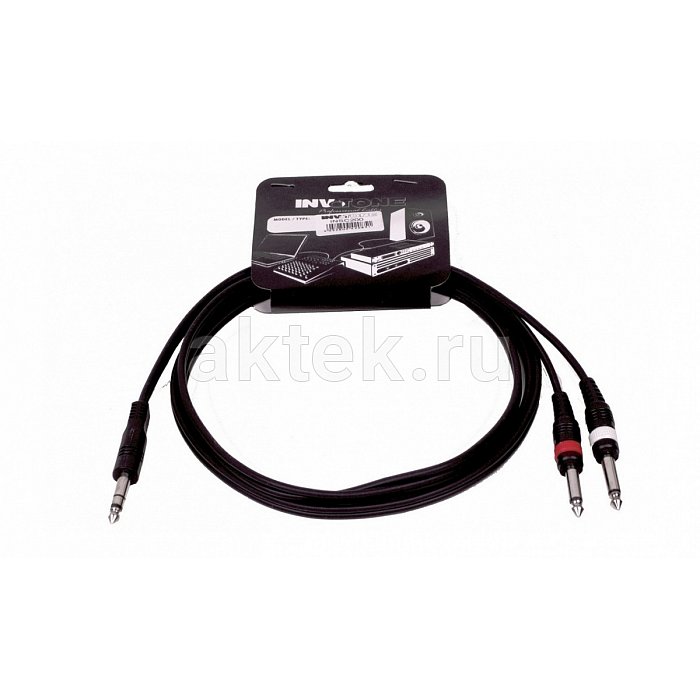

Кабель INVOTONE INSC 2 м

Описание товара

Кабель INVOTONE INSC — инсертная аудиолиния, которая разводит один стереофонический Jack 6,3 мм на два монофонических Jack 6,3 мм. Она предназначена для подключения внешнего процессора к разъёму Insert микшерного пульта, а также для других совместимых схем разделения отправки и возврата сигнала.

Один TRS — два TS

Стереоштекер несёт два независимых направления в одном гнезде, а моноштекеры разделяют их на отдельные линии. Такая распайка позволяет отправить канал во внешний прибор и вернуть обработанный сигнал.

Подключение аппаратной обработки

Компрессор, эквалайзер или другой совместимый процессор включается последовательно в канал консоли. Один моно Jack идёт на вход обработки, второй возвращается с её выхода.

Для микшерных инсертных разъёмов

Линия подходит оборудованию с соответствующей TRS-схемой Insert. Она формирует компактную коммутацию без двух отдельных гнёзд на панели и помогает организовать аппаратный рэк возле пульта.

Понятная разветвлённая структура

INSC используется в студии, концертном рэке и репетиционной системе. Разделение на два моноштекера делает направления физически доступными для внешнего оборудования. Кабель подходит специалистам, которым необходимо включить аналоговый процессор в путь одного канала с помощью стандартного инсертного соединения. При включении в Insert важно определить, какой моноштекер относится к отправке, а какой — к возврату. Их удобно сразу подписать и сохранять эту маркировку в рэке: неверная перестановка приводит к отсутствию сигнала, хотя все разъёмы физически подходят. Стереофонический конец вставляют в инсертное гнездо полностью, если схема пульта не предусматривает специального режима частичного подключения. Выход Send соединяют со входом процессора, а Return — с его выходом. Уровни внешнего прибора настраивают так, чтобы обработанный тракт не перегружался и не менял громкость неожиданно при обходе. Для диагностики сначала проверяют канал без внешней обработки, затем добавляют каждое соединение по очереди. Разветвлённую часть не оставляют висеть на разъёмах: два хвоста закрепляют в рэке с запасом и без натяжения. Такая организация особенно полезна для компрессора на вокальном канале или эквалайзера, который должен оставаться последовательно включённым в один конкретный путь. После настройки оба монофонических хвоста закрепляют рядом с соответствующими входом и выходом процессора, сохраняя направление коммутации наглядным.
