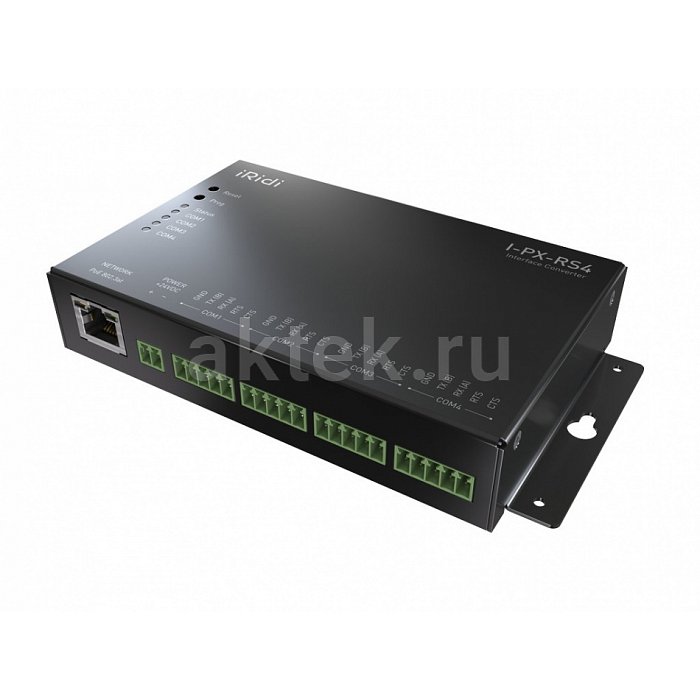

iRidi I-PX-RS4 четырёхпортовый преобразователь последовательных интерфейсов
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- iRidi
- Модель
- I-PX-RS4
- Тип
- Преобразователь
- Количество портов
- 4
- Преобразование интерфейса
- RS-232/485 в Ethernet
- Порты Ethernet
- 1 x Ethernet (10/100 Мбит/с)
- Сетевой разъём
- Rj45 (8 контактов)
- Сетевые протоколы
- DHCP Client, IPv4, HTTP, TCP/IP, ICMP
- Тип портов
- RS-232/485
- Разъёмы последовательных портов
- Разъемные винтовые клеммы
- Скорость передачи данных, бод
- 2400, 4800, 9600, 14400, 19200, 38400, 57600 и 115200
- Бит данных
- 7, 8
- Четность
- None, Odd и Even
- Стоповые биты
- 1, 1.5 и 2
- Аппаратное управление потоком
- Есть, RTS/CTS
- Упаковка данных
- Packet length, Delimiter, Delimiter process, Force transmit
- Количество одновременных TCP/IP подключений
- 16 подключений, по 4 на каждый из 4х TCP/IP портов, соответствующих последовательным интерфейсам
- Интерфейс управления
- Web-интерфейс для первичной настройки, TCP/IP порты для последовательных интерфейсов связи
- Кнопки
- 1 x Reset для перезагрузки устройства 1 x Prog для восстановления и сброса
- Индикаторы
- 1 x LED Status 4 x LED COM1-4
- Электропитание
- PoE, стандарт IEEE 802.3at 24V DC, допустимый диапазон напряжения источника электропитания: 24-36V DC. (блок питания в комплект поставки не входит)
- Гальваническая изоляция
- Есть, для PoE и источников питания 24V DC
- Потребляемая мощность
- 1 Вт
- Габариты товара
- 148 × 80 × 25 мм (Ш × В × Г)
- Вес товара
- 320 г
- Материал корпуса
- Сталь
- Монтаж
- Настольный/настенный
- Система охлаждения
- Естественная конвекция
- Температура воздуха при эксплуатации
- 0°…+50°C
Описание товара
iRidi I-PX-RS4 - это преобразователь интерфейсов, который выводит четыре последовательных порта RS-232/485 в сеть Ethernet. Его задача - собрать управляемое оборудование с последовательными портами в единую IP-сеть, чтобы обращаться к нему через контроллер или графическую панель iRidi. Это узел AV-управления, а не элемент шины: он не коммутирует сигнал сам, а служит мостом между устройствами и системой управления. Четыре канала позволяют завести на один преобразователь сразу несколько единиц оборудования - проектор, матричный коммутатор, усилитель, привод экрана.Каналы и интерфейсы I-PX-RS4
Четыре порта RS-232/485 - это четыре независимых линии к управляемым устройствам, что снимает необходимость ставить отдельный преобразователь на каждый прибор. RS-232 работает на коротких дистанциях point-to-point, RS-485 держит длинную линию и несколько адресуемых устройств на шине, так что при проектировании стоит заранее распределить оборудование по портам исходя из его интерфейса. Выход в Ethernet означает, что команды к последовательным устройствам идут по обычной сети объекта, и физическое размещение преобразователя не привязано к месту, где стоит контроллер.
Применение и подключение
Преобразователь ставится там, где сосредоточено AV-оборудование с последовательными портами - в стойке переговорной, аппаратной кинозала или в шкафу конференц-зала. К нему подводятся кабели RS-232/485 от управляемых устройств и сетевой линк до коммутатора, дальше система iRidi адресует каждый порт по IP. При проектировании учтите длину последовательных линий: короткие RS-232 требуют размещения преобразователя рядом с оборудованием, а RS-485 допускает вынос на большее расстояние. Логика управления - какая команда уходит в какой порт - задаётся в проекте iRidi, поэтому один и тот же преобразователь обслуживает разные сценарии AV-коммутации без замены железа.
