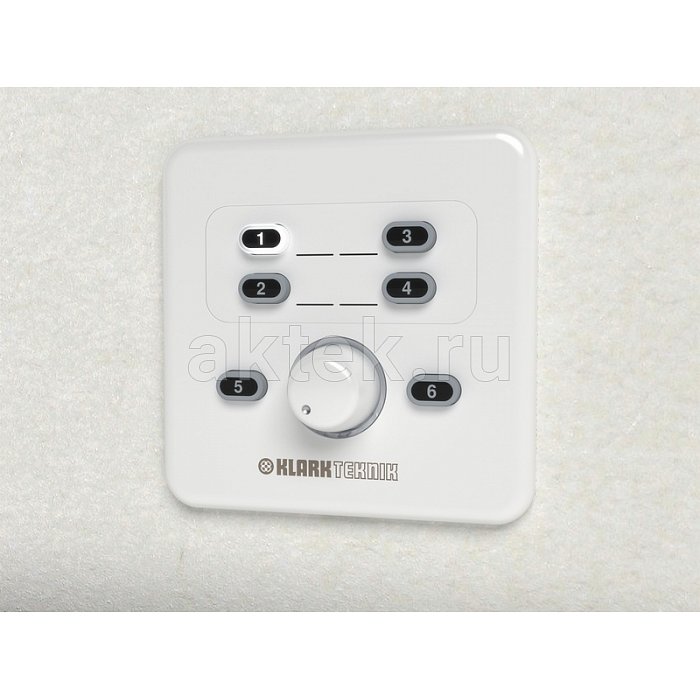

Настенный контроллер Klark Teknik CP8000EU решает прикладную задачу инсталляции: дать пользователю простое управление громкостью и выбор источника сигнала прямо из зала, конференц-комнаты или переговорной. Устройство ставится в стандартную монтажную коробку под евророзетку и подключается к процессору или матричному коммутатору, у которого есть два входа GPIO для управляющего напряжения и выход питания +5 вольт. Модель ориентирована на инсталляторов, которые собирают системы фонового озвучивания, презентационные комплексы и распределённый звук в общественных помещениях.Схема и конструкция CP8000EU
Внутри CP8000EU совмещены два узла с разной логикой работы. Регулировка громкости построена на переменном резисторе, который формирует плавное управляющее напряжение от 0 до +5 вольт - такой сигнал понимают процессоры и матрицы с аналоговыми входами дистанционного управления. Выбор источника реализован через дискретный делитель на шесть фиксированных уровней: от +0,4 В до +4,5 В, каждое значение соответствует своему каналу коммутации. Переключением кнопок и их подсветкой управляет встроенный микропроцессор, поэтому нажатия отрабатываются чётко, без промежуточных состояний и дребезга. Отдельно реализована функция автоматического MUTE при подаче питания: контроллер выходит в режим ожидания, регулятор стоит на минимуме, подсветка выключена. Звук появится только после осознанного нажатия одной из кнопок выбора источника - это защищает акустику и слух посетителей от случайного щелчка при включении системы.
Применение

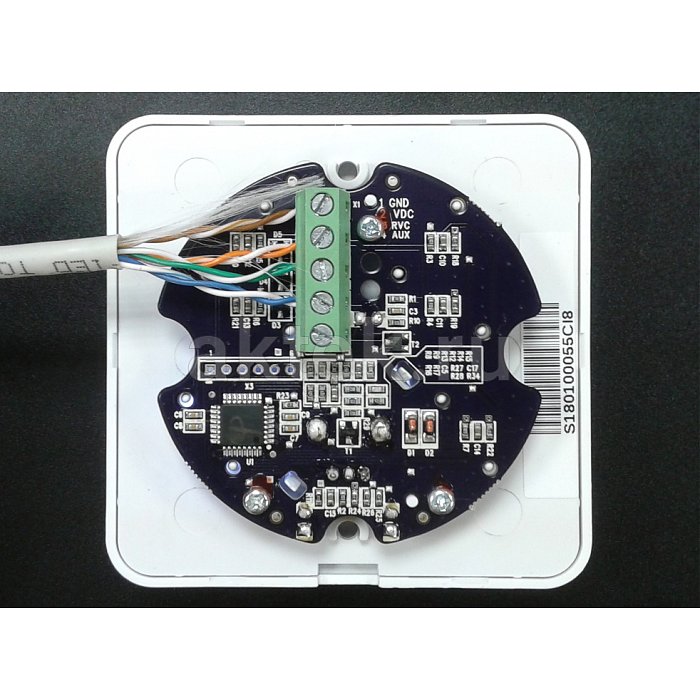

CP8000EU занимает в сигнальной цепи место пользовательской панели управления. Он не обрабатывает звук - он передаёт команды на процессор или контроллер акустических зон, которые уже переключают источники и меняют уровень. Такая связка удобна для конференц-залов, ресторанов, шоу-румов, залов ожидания, учебных аудиторий: персонал получает физическую панель на стене вместо приложения или сенсорной панели. К контроллеру подходит любое оборудование с двумя стандартными входами GPIO для управляющего напряжения и выходом питания +5 В - прежде всего процессоры инсталляционной серии самого Klark Teknik и совместимые матричные системы. Подключение выполняется по клеммнику: земля, питание +5 В, выход резистора громкости и выход делителя выбора источника - минимум проводов при монтаже в стену.
Серия и исполнение

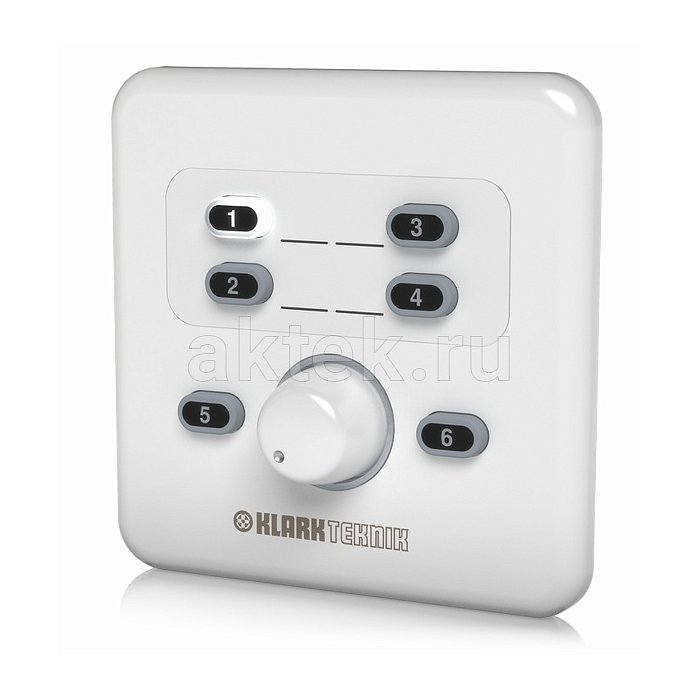

CP8000EU выпущен в европейском варианте исполнения - отсюда суффикс EU в названии и совместимость с монтажными коробками под стандартную евророзетку. Формат - настенная панель с одним поворотным регулятором и кнопками выбора источников с индивидуальной подсветкой, плюс подсветка самого регулятора. Функционально устройство сочетает два канала GPIO в одном корпусе: регулировка громкости и шестипозиционный селектор источников. Это типовое решение для инсталляционной линейки Klark Teknik, где контроллер работает как пользовательский интерфейс к более сложному процессорному ядру системы.
