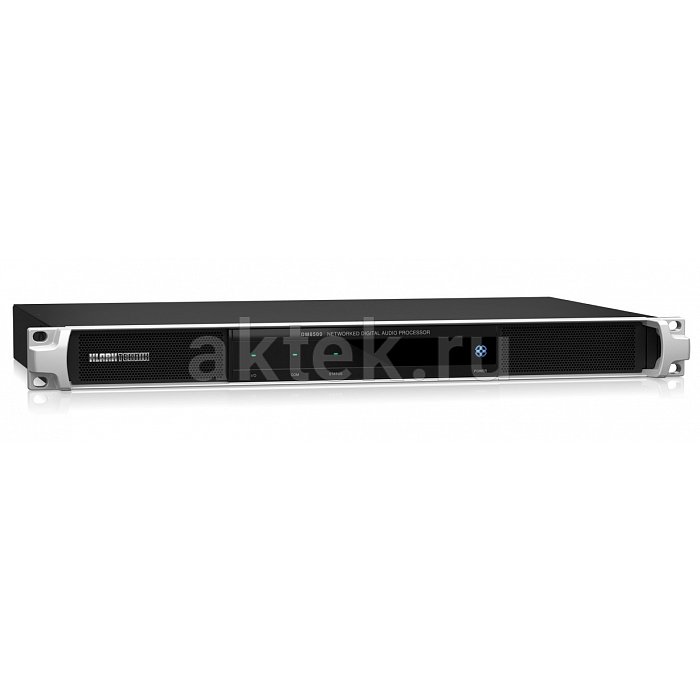

KLARK TEKNIK DM8500 процессор для систем звукоусиления
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- KLARK TEKNIK
- Модель
- DM8500
- Тип
- аудиопроцессор
- Количество входов
- 10
- Количество выходов
- 6
- Интерфейсы
- Dante, Ethernet
- Функции обработки
- AEC, AFC, эквалайзер, компрессор, маршрутизация
- Рэковый формат
- 19 дюймов, 1U
- Управление
- Ethernet, RS-232, GPIO
Описание товара
Klark Teknik DM8500 - цифровой аудиопроцессор с открытой программируемой архитектурой, созданный для сложных инсталляций озвучивания. Модель занимает место центрального сигнального ядра системы: маршрутизация, микширование, обработка, подавление обратной связи и эха, интеграция с сетевыми протоколами и внешним оборудованием собраны в одном корпусе высотой 1U. Прибор рассчитан на конференц-залы, многозональные объекты, инсталляции с видеоконференцсвязью и профессиональные системы звукоусиления, где нужны гибкая логика обработки сигнала и работа с большим числом источников и зон одновременно.Схема и конструкция DM8500
Внутренняя архитектура DM8500 полностью определяется пользователем в среде DM Designer: инженер сам собирает сигнальный тракт из библиотеки алгоритмических блоков - микшеров, матриц, роутеров, эквалайзеров, компрессоров, подавителей обратной связи. Такой подход убирает жёсткие ограничения фиксированной топологии и позволяет подогнать процессор под конкретную задачу, а не наоборот. Вычислительную часть обеспечивает связка центрального процессора ARM Cortex A8, DSP от Analog Devices и программируемой логики FPGA - это даёт запас производительности для параллельной работы множества каналов обработки. Микрофонные входы построены на малошумящих инструментальных усилителях INA163, а в аналоговых цепях применяются операционные усилители OPA1679 на полевых транзисторах. Электронно-балансные выходы обходятся без разделительных конденсаторов, что положительно сказывается на передаче низких частот и фазовой точности. Отдельно стоит выделить 24 канала алгоритма подавления акустического эха AEC - редкое для одного шасси решение, критичное для телефонных и видеоконференций.
Применение
DM8500 работает как центральный DSP-узел в переговорных комнатах, залах советов, учебных аудиториях, залах многофункционального назначения, храмах и на инсталляционных объектах с распределённым звуком. Десять микрофонно-линейных входов принимают беспроводные системы, конференц-микрофоны и внешние источники, шесть аналоговых выходов раздают сигнал по зонам или отправляют его на усилители. Полноценный интерфейс Dante 64x64 с резервированием подключает процессор к сетевой аудиоинфраструктуре, а шина ULTRANET на 16 выходных каналов соединяется напрямую с микшерами Behringer и Midas, блоком выходов DM8008 и акустическими системами Turbosound. Встроенный USB-аудиоинтерфейс позволяет вести стереозапись и воспроизведение с ноутбука без внешней звуковой карты, а интегрированные модули управления усилителями Lab.Gruppen серии D делают процессор единой точкой контроля над всей цепочкой усиления.

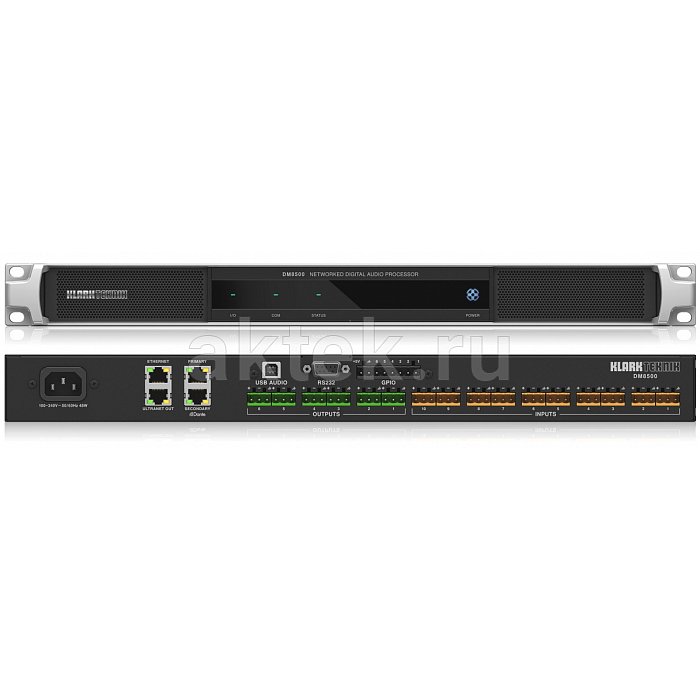

Серия и исполнение
DM8500 - старшая инсталляционная модель линейки цифровых процессоров Klark Teknik, ориентированная на объекты, где важны сетевая интеграция и вычислительный запас. Формат - рэковый корпус высотой 1U с фиксированной аналоговой периферией (10 входов, 6 выходов) и расширением по сети через Dante и ULTRANET. Для интеграции со сторонними системами управления предусмотрены порт RS232 и шесть каналов GPIO, а для создания пользовательских панелей на планшетах и компьютерах - встроенный HTML-движок. Настройка и мониторинг ведутся по Ethernet через DM Designer или через веб-страницы, сгенерированные самим процессором.
