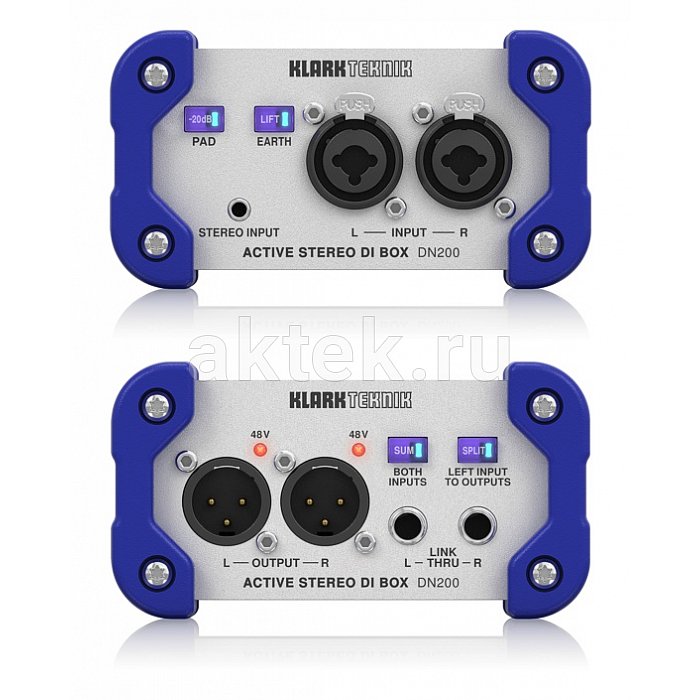

KLARK TEKNIK DN200 V2 двухканальный активный Di-box

Описание товара

Klark Teknik DN200 V2 - двухканальный активный директ-бокс с трансформаторной развязкой, задача которого согласовать высокоомные небалансные источники с балансными микрофонными входами пульта или звуковой карты. Прибор занимает место между инструментом (клавишами, ноутбуком, семплером, бас-гитарой) и микшером, устраняя фон и петли по земле, сохраняя тембр источника. Модель востребована и на концертной сцене, и в студии - везде, где сигнал линейного или инструментального уровня нужно передать по длинному кабелю без потерь и наводок.

Схема и конструкция Klark Teknik DN200 V2

Основа схемы - балансный вход на трёх операционных усилителях по классической топологии инструментального усилителя. Такое решение даёт высокое подавление синфазных помех и стабильную работу с источниками разного характера: от пассивного звукоснимателя до линейного выхода синтезатора. Высокоомный вход Jack на 1 МОм не подгружает пьезо- и магнитные датчики, сохраняя атаку и верх, а вход XLR с сопротивлением 20 кОм корректно принимает линейные источники.

За гальваническую развязку отвечает выходной трансформатор Farnell VTX, передающий весь звуковой диапазон 20 Гц - 20 кГц без завала на краях. Для каждого канала предусмотрен собственный DC-DC преобразователь, формирующий двуполярное стабилизированное питание из фантомных 48 В - это уменьшает влияние качества фантома пульта на звук. Переключатель PAD -20 дБ позволяет принимать сигнал с уровнем до +40 дБU, то есть подключать даже мощные линейные выходы без риска перегрузки. Корпус алюминиевый, с силиконовым защитным покрытием и посадочным местом под замок Kensington.

Применение

На сцене DN200 V2 удобен для стереоисточников: ноутбука с бэк-треками, стереовыхода клавиш, DJ-пульта, семплера. Стереоразъём Mini-Jack на входе снимает необходимость в переходниках, а параллельные разъёмы XLR-Combo Jack позволяют подключить два независимых моноисточника. Кнопка SUM объединяет оба канала в моно - полезно, когда пультовых линий не хватает. Кнопка SPLIT дублирует сигнал левого входа на оба выхода: один канал идёт на пульт зала, второй - на мониторную консоль или запись.

В студии директ-бокс встаёт между инструментом и микрофонным предусилителем: бас, синтезатор, гитарный процессор через DN200 V2 попадают в тракт записи без наводок. Переключатель земли между входом и выходом снимает гул при подключении к разным контурам питания.

Серия и исполнение

Модель относится к профессиональной серии Klark Teknik для инсталляций и туровой работы. Формат - компактный настольный, для установки на сцене или в стойке рэпера, клавишника, DJ. Каналов два, что отличает DN200 V2 от одноканальных решений линейки и делает его основным выбором там, где нужна работа со стерео. Питание берётся от фантомных 48 В при токе потребления не более 10 мА, поэтому директ-бокс совместим практически с любым современным микшером или аудиоинтерфейсом с фантомом на входе.
