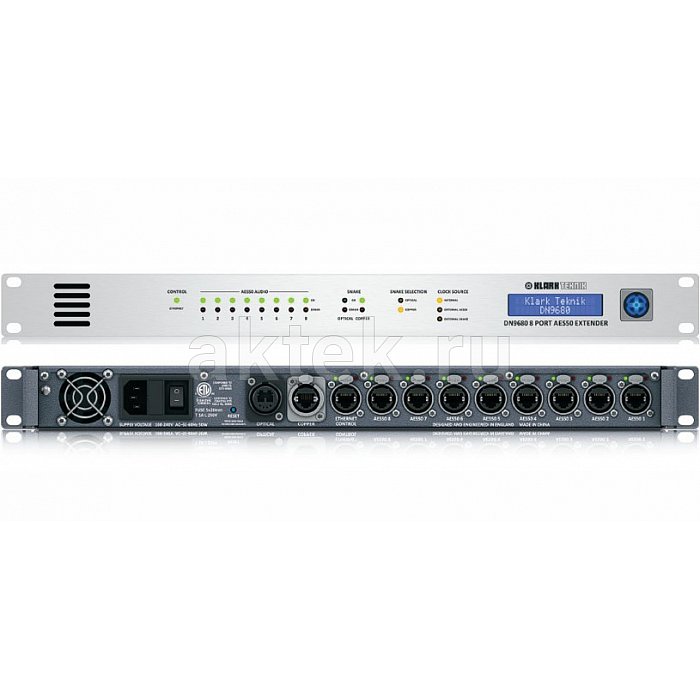

KLARK TEKNIK DN9680 двунаправленный конвертор 8 x AES50 / HyperMAC
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- KLARK TEKNIK
- Модель
- DN9680
- Тип
- аудиоинтерфейс
- АЦП/ЦАП
- 96 кГц
- Интерфейсы
- AES50, Word Clock, Ethernet
- Управление
- Ethernet
Описание товара
Klark Teknik DN9680 - двунаправленный конвертор форматов, который берёт на себя задачу удлинения цифровых аудиосоединений на большие дистанции. Прибор преобразует до восьми линий AES50 в протокол HyperMAC и обратно, работая одновременно в двух направлениях. Основная задача этого конвертора - вынести коммутацию между сценой и микшером на сотни метров без потери качества и без деградации сигнала. Модель ориентирована на концертный звук, крупные инсталляции и стадионные проекты, где расстояние между сценической частью и микшерной позицией измеряется десятками и сотнями метров.Схема и конструкция DN9680
Конвертор построен вокруг двух транспортных сред: одномодовой двухволоконной оптики и медной витой пары CAT-5. Оптический канал держит соединение на дистанции до 1000 метров, электрический - до 100 метров. Такая гибкость позволяет подобрать среду под конкретный объект: оптика для стадионов и уличных площадок, медь для клубов и небольших залов.
Внутри работает высокоскоростная транспортная логика HyperMAC с пропускной способностью до 192 каналов на частоте дискретизации 96 кГц в каждом направлении. Для синхронизации применяется встроенный генератор WordClock со стабильностью класса AES Grade 1 не хуже 1 ppm - это ключевой момент для мультитрековой работы, когда рассинхронизация между стейджбоксом и микшером недопустима. Отдельно предусмотрено резервированное соединение AES50 через коннекторы X и Y: если основная линия падает, звук продолжает идти по резервному пути. Настройка ведётся через встроенный веб-сервер по Ethernet-порту, поэтому не нужен отдельный софт. Питание - от универсального блока, работающего в широком диапазоне сетевых напряжений.
Применение
Основной сценарий - концертный звук и туровые системы, где сценический стейджбокс с преампами стоит далеко от микшерной позиции. DN9680 включается в разрыв между двумя точками: локальные AES50-линии заходят в конвертор, преобразуются в HyperMAC, идут по оптике или витой паре до второго такого же конвертора и разворачиваются обратно в AES50 на приёмной стороне. Подходит для крупных инсталляций - стадионы, конференц-центры, храмовые комплексы, где кабельная трасса физически не может быть короче ста метров.
Важное ограничение: прибор не совместим с микшерами Midas M32, M32R, M32C и стейджбоксами Midas DL16 и DL32. Для этих систем производитель рекомендует использовать модель DN9620. При выборе конвертора этот момент стоит учитывать заранее - совместимость определяется семейством оборудования, а не только форматом AES50.
Серия и исполнение
DN9680 относится к линейке транспортных решений Klark Teknik в диапазоне DN96xx, где каждая модель закрывает свой сценарий удлинения и конвертации. Прибор рассчитан на рэковую установку и работает как единый двунаправленный узел на восемь AES50-линий. От младшей модели DN9620 отличается ориентацией на инфраструктуру, не связанную с экосистемой Midas M32 и DL. Такое разделение внутри серии позволяет подобрать конвертор под конкретный парк оборудования без переплаты за избыточную совместимость.
