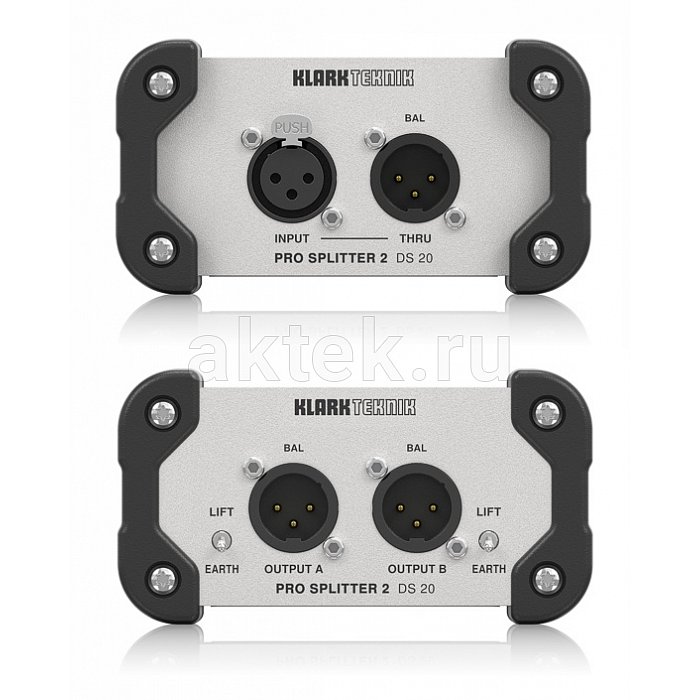

KLARK TEKNIK DS 20 сплиттер пассивный на 3 выхода, выход THRU-сквозной
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- KLARK TEKNIK
- Модель
- DS 20
- Тип
- аудиопроцессор
- Количество выходов
- 3
- Интерфейсы
- XLR
- Частотный диапазон
- 20 Гц - 20 кГц
Описание товара
KLARK TEKNIK DS 20 - это пассивный сплиттер сигнала с трансформаторной развязкой, рассчитанный на профессиональные задачи распределения одного микрофонного или линейного источника на несколько независимых линий. Прибор занимает место сразу после микрофона или источника и перед входами консолей, интерфейсов записи и систем мониторинга. Основной сценарий - параллельная подача сигнала на пульт FOH, мониторный микшер и рекордер без искажений и наводок. Модель ориентирована на инженеров, которым нужна надёжная гальваническая изоляция между линиями без активной электроники и внешнего питания.Схема и конструкция DS 20
Устройство построено по полностью пассивной схеме - без питания, без активных каскадов, без цифровой обработки. Ключевой элемент - качественные аудиотрансформаторы, через которые проходят сигналы выходов A и B. Такая развязка решает главную проблему сплита сигнала между несколькими системами: разрывает петли заземления, устраняет фон и гудение, которые возникают когда пульт FOH, мониторный микшер и рекордер запитаны от разных фаз или находятся в разных помещениях. Трансформаторы подобраны так, чтобы честно передавать весь звуковой диапазон 20 Гц - 20 кГц без слышимой окраски и завалов на краях. Третий выход THRU выполнен как сквозной, напрямую от входа, минуя трансформатор - он предназначен для каскадирования нескольких DS 20, если нужно раздать сигнал на большее число линий. Отсутствие активных элементов означает, что прибор не добавляет собственный шум и работает бесконечно долго без риска отказа электроники.
Применение
Классическое место в сигнальной цепи - между источником и несколькими приёмниками. На концерте DS 20 позволяет одновременно отдать вокальный или инструментальный микрофон на основной микшер зала, на мониторный пульт и на многодорожечный рекордер для записи выступления. В студии сплиттер используется когда нужно параллельно писать сигнал в цифровой интерфейс и одновременно посылать его на аналоговую цепь обработки. На бродкасте - раздача одного микрофона на несколько ПТС и аппаратных. Наличие сквозного выхода THRU делает возможным цепочку из нескольких приборов, что удобно при работе с большим количеством каналов и потребителей. Пассивная природа устройства снимает вопросы с питанием на выездных площадках.
Серия и исполнение
DS 20 относится к линейке коммутационных приборов KLARK TEKNIK, предназначенных для решения точечных задач в сигнальной цепи без лишних функций. Формат - компактный, двухканальный: один вход, три выхода на разъёмах XLR (сквозной THRU плюс два трансформаторных, A и B). Такое исполнение делает прибор удобным для сценического применения, установки в стойку с помощью соответствующих аксессуаров или для работы в качестве переносного инструмента звукорежиссёра. Модель подойдёт инженерам концертного звука, студийным специалистам и техникам бродкаста, которым нужно надёжное пассивное решение для разветвления сигнала с полной гальванической развязкой.
