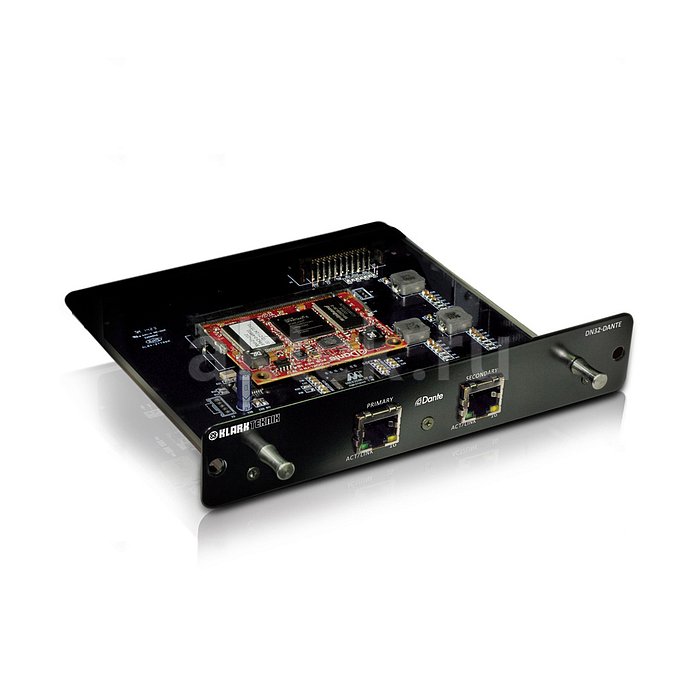

Карта расширения KLARK TEKNIK DN32-DANTE
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- KLARK TEKNIK
- Модель
- KLARK TEKNIK DN32-DANTE
- Цена
- За 1 шт,
- Страна (главный офис)
- Великобритания
- Количество входов Ethernet (RJ-45)
- 2
- Возможность вывода многоканального звука
- да
- Разъемы
- rj45
- Максимальная воспроизводимая частота
- 20 кГц
- Минимальная воспроизводимая частота
- 20 Гц
- Разрядность ЦАП
- 24 бит
- Форм-фактор
- стационарный
- Частота ЦАП
- 48000 Гц
Описание товара
Карта расширения KLARK TEKNIK DN32-DANTE — сменный модуль для консолей Behringer X32 и MIDAS M32, добавляющий двунаправленный сетевой аудиотракт Dante 32×32. Плата работает на 48 или 96 кГц, использует Ethernet 100 Мбит/с либо 1 Гбит/с и поддерживает DSCP с QoS.Тридцать два канала в каждом направлении
Архитектура передаёт до 32 потоков из консоли в сеть и принимает ещё 32 обратно. В сумме это 64 направления, но одновременно сохраняется чёткая схема 32×32. Плата устанавливается в штатный слот совместимого пульта при полностью отключённом питании.
После монтажа модуль должен появиться в системной конфигурации. Только затем подключается Ethernet и выбирается частота дискретизации, согласованная с остальными устройствами. 48 и 96 кГц нельзя смешивать в одном тракте без предусмотренного преобразования.
Обычная сетевая инфраструктура
DN32-DANTE подключается к стомегабитному или гигабитному оборудованию. DSCP и Quality of Service выделяют аудиопотокам необходимый приоритет. Коммутатор, кабели и общую нагрузку рассчитывают по числу каналов и другим узлам, которые работают в той же сети.
Dante Controller назначает передатчики и приёмники, подписывает каналы и показывает состояние маршрутов. Сохранённая конфигурация ускоряет повторное развёртывание, особенно когда задействованы оба направления 32×32.
Запись через компьютер
Dante Virtual Soundcard позволяет PC или Mac записывать и воспроизводить до 64 каналов. Это подходит многодорожечной фиксации или виртуальной звуковой проверке. Компьютер становится одним из сетевых узлов, а не подключается к консоли отдельным многоканальным аудиокабелем.
DN32-DANTE специализирована для X32 и M32; совместимость нельзя распространять на любой пульт со свободным слотом. Её ключевые параметры связаны между собой: модуль 32×32, частоты 48/96 кГц, Ethernet 100 Мбит/с или 1 Гбит/с, программная маршрутизация и до 64 компьютерных каналов. Документирование имён и портов упрощает обслуживание такой сети.
Сетевая карта не изменяет число локальных физических входов консоли: она создаёт дополнительный цифровой путь. Каналы X32 или M32 назначаются на передатчики Dante, затем принимающие устройства подписываются в Controller. Обратные потоки возвращаются через ту же плату и могут быть направлены на каналы, шины или запись в рамках маршрутизации пульта.
