Артикул: 443149
Когда цифровые источники работают вразнобой, страдает прозрачность и сцена - именно здесь в цепочку встаёт Mutec REF10 NANO Black. Это компактный 10 МГц эталонный мастер-клок на основе OCXO-генератора ручной сборки, произведённого в Германии. Подключите его к ЦАП, стримеру или музыкальному серверу - и цифровая система получит точную опорную синхронизацию, которая заметно улучшает пространственность и динамику воспроизведения.
В наличии в наличии
252 190 ₽
На этот товар действует гарантия: 12 месяцев
  • 7 565 бонусов за покупку
  • Платите частями до 10 месяцев
Доставкагород Москва
  • забрать из магазина завтра — бесплатно
  • курьером завтра — бесплатно

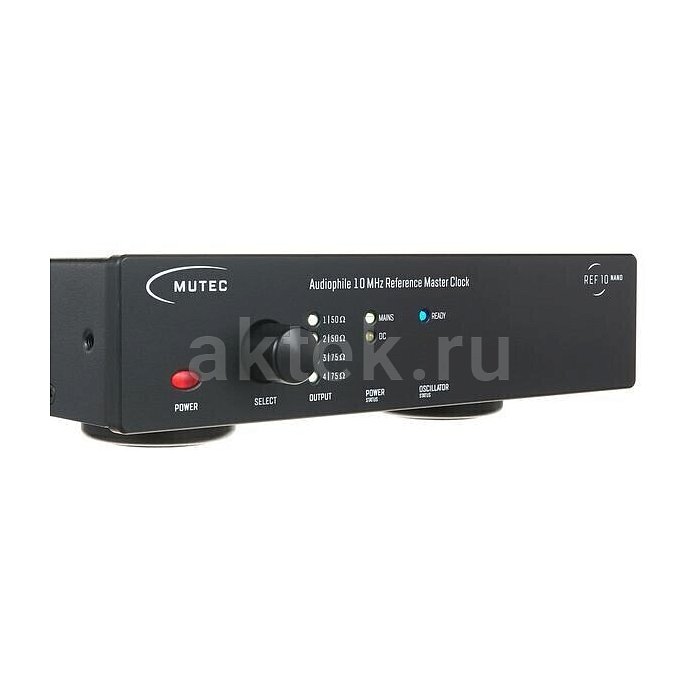

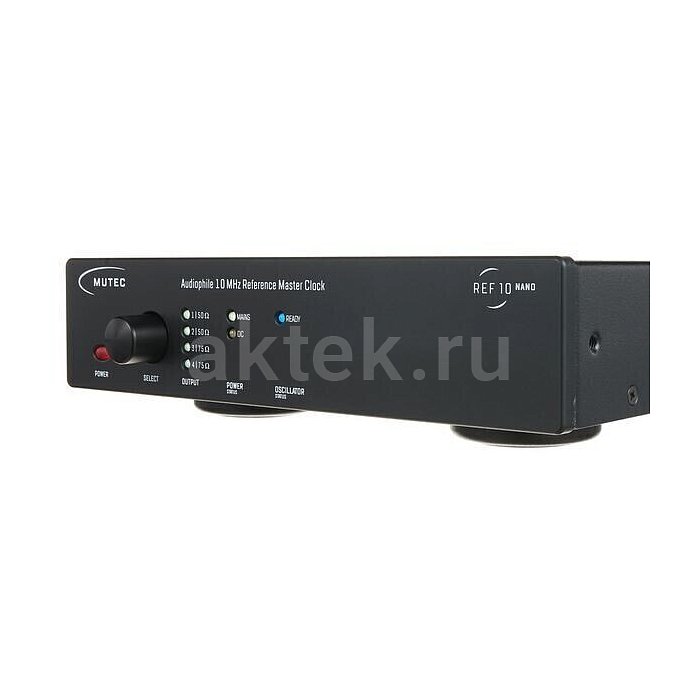

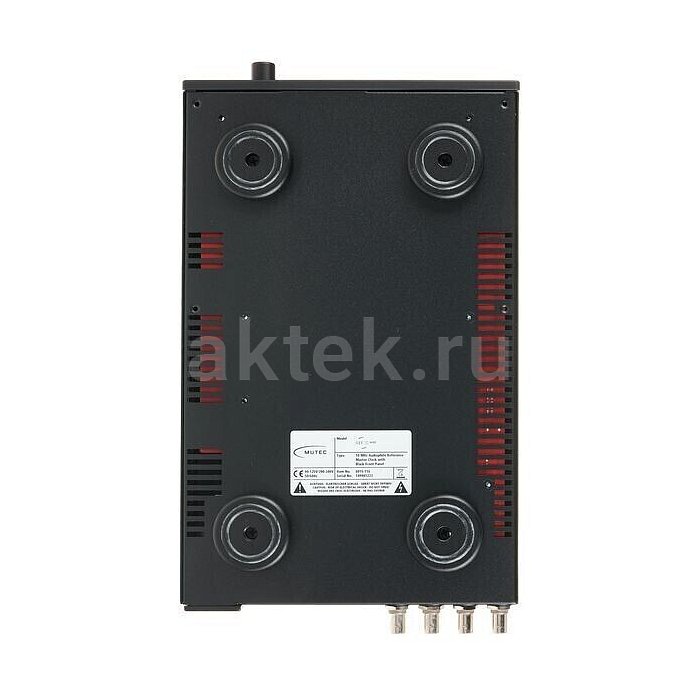

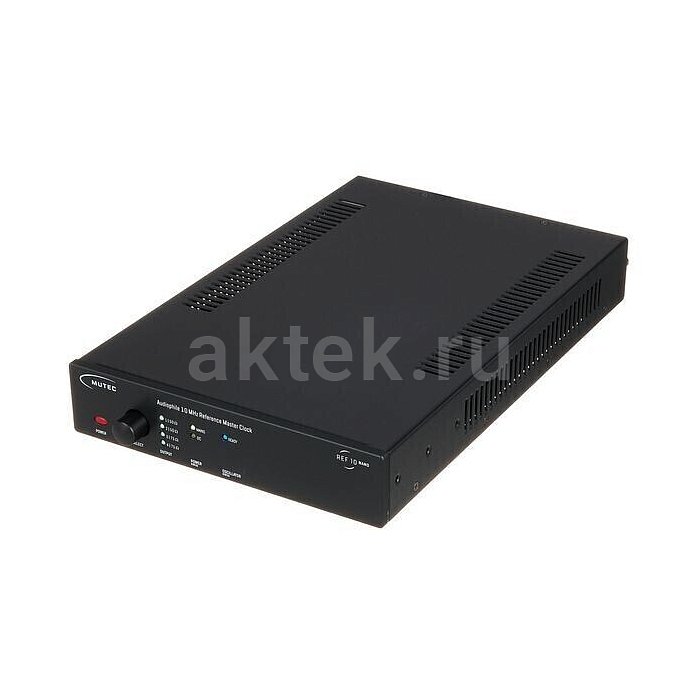

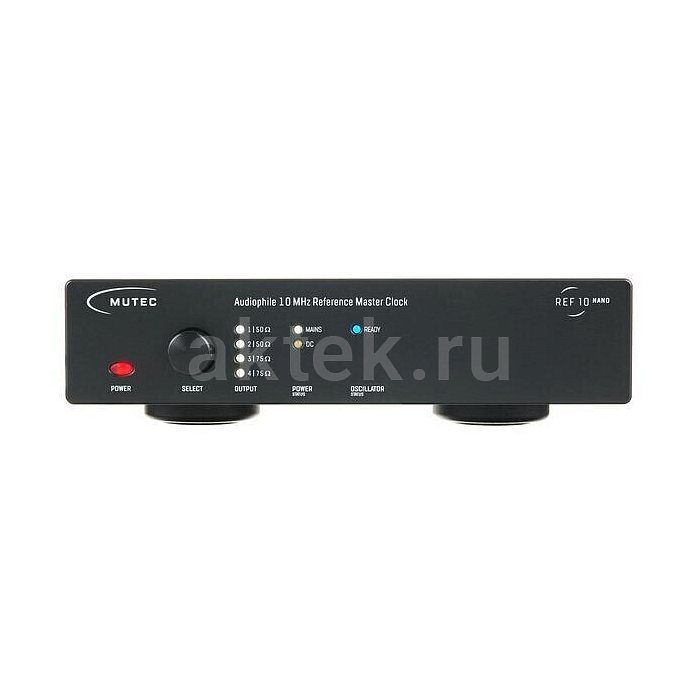

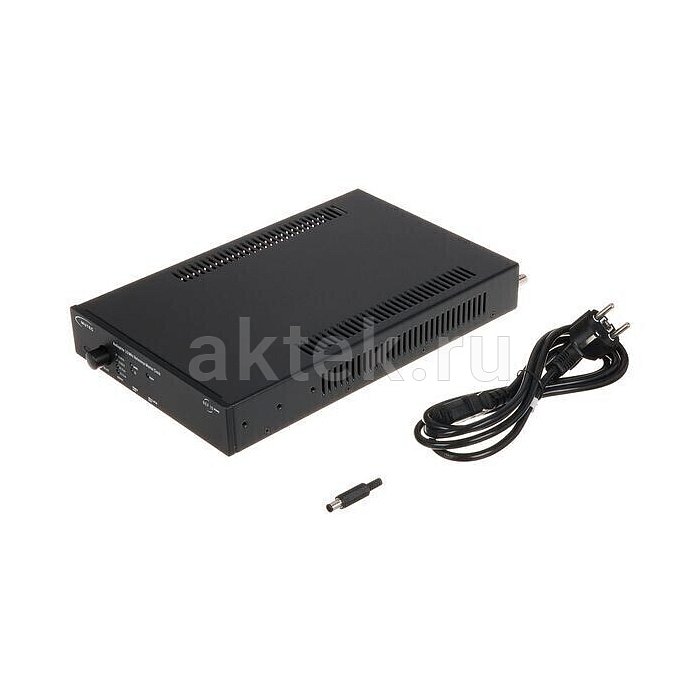

Тактовый генератор Mutec REF10 NANO Black




    • Тактовый генератор Mutec REF10 NANO Black
    • Тактовый генератор Mutec REF10 NANO Black 2
    • Тактовый генератор Mutec REF10 NANO Black 3
    • Тактовый генератор Mutec REF10 NANO Black 4
    • Тактовый генератор Mutec REF10 NANO Black 5
    • Тактовый генератор Mutec REF10 NANO Black 6
    • Тактовый генератор Mutec REF10 NANO Black 7
    • Тактовый генератор Mutec REF10 NANO Black 8
    • Тактовый генератор Mutec REF10 NANO Black 9
    • Тактовый генератор Mutec REF10 NANO Black 10
    • Тактовый генератор Mutec REF10 NANO Black 11

    Покупая у нас, вы получаете:

    Только оригинальный товар с официальной гарантией.
    Легкий возврат и обмен. Гарантия возврата товара.
    Быстрая доставка товара в надёжной упаковке.

    Технические характеристики

    Бренд
    Mutec
    Модель
    REF10 NANO Black
    Тип товара
    Прибор обработки сигнала
    Назначение
    Обработка и маршрутизация аудиосигнала
    Форм-фактор
    1U, Настольный
    Импеданс
    50 Ом
    Цвет
    Чёрный
    Формат сигнала
    Прямоугольная волна, 10.000 МГц, 2 Vpp, 50:50 duty
    Тип
    10.000 МГц низкошумящий OCXO
    Стабильность частоты при отгрузке
    < +/-0.01 ppm
    Стабильность частоты в диапазоне температур
    < +/-0.03 ppm в
    Кратковременная стабильность (отклонение Аллана) при Tau = 1 с
    2 x
    Старение после 10 дней работы
    < +/-0.0002 ppm (в день), <
    Время прогрева при +25 °C
    <5 мин
    1 Гц
    ? -112 dBc/Hz
    10 Гц
    ? -142 dBc/Hz
    100 Гц
    ? -158 dBc/Hz
    1000 Гц
    ? -164 dBc/Hz
    Уровень шума
    ? -167 dBc/Hz
    Габариты упаковки (Д x Ш x В)
    300 x 196 x 44 мм
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.

    Описание товара

    Точная синхронизация — это та часть цифрового тракта, о которой вспоминают в последнюю очередь, а зря. Mutec REF10 NANO Black — внешний эталонный тактовый генератор на 10 МГц, который раздаёт опорный сигнал по цифровым устройствам и приводит их работу к единому, предельно стабильному временному ориентиру. Прибор создан для аудиофильских систем и студий, где нужно вытянуть из ЦАП, реклокеров, стримеров, музыкальных серверов и CD-плееров максимум прозрачности и собранности звуковой сцены. По сути, это сердце сигнальной цепи, к которому подстраиваются все остальные цифровые компоненты.

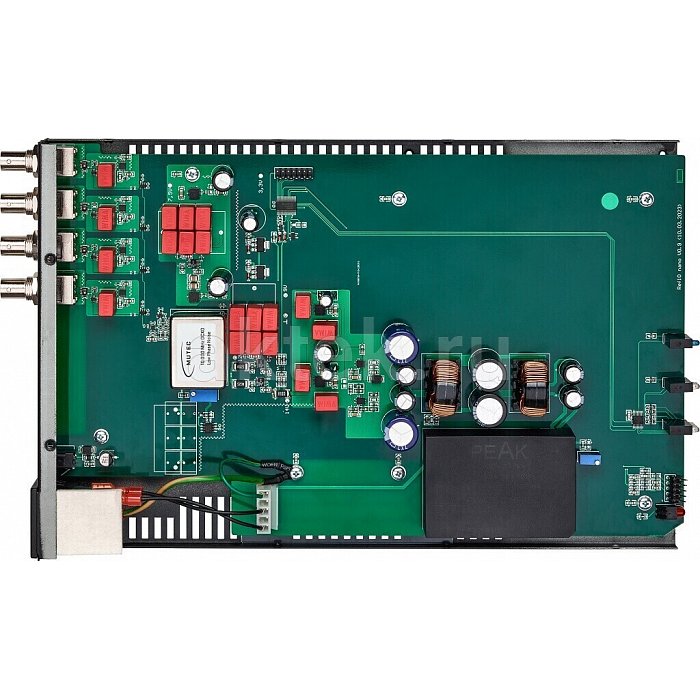

    Схема и конструкция REF10 NANO

    В основе прибора лежит термостатированный кварцевый генератор OCXO (Oven Controlled Crystal Oscillator), собираемый вручную в Германии. Кварц помещён в стабилизированную по температуре камеру, и именно это даёт тот сверхнизкий фазовый шум, ради которого подобные устройства и покупают: чем ниже шум опорного сигнала, тем меньше джиттера попадает в цифро-аналоговое преобразование, и тем спокойнее и читаемее становится звуковая картина.

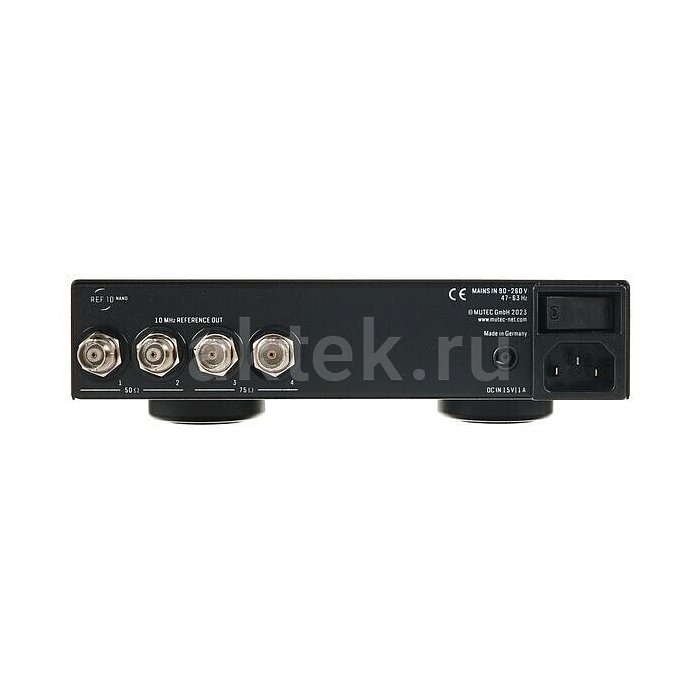

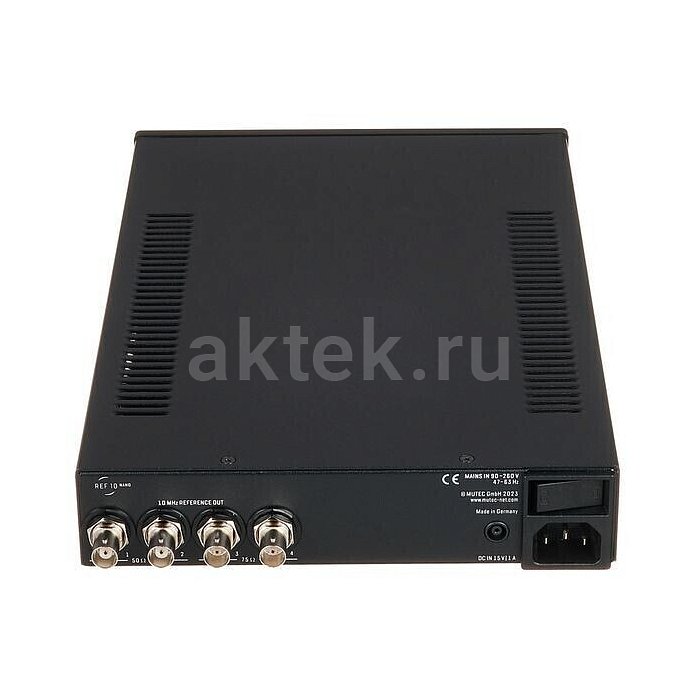

    Выходной сигнал — прямоугольная волна с очень высокой скоростью нарастания фронтов. Это важно, потому что приёмные схемы ЦАП и реклокеров привязываются именно к фронту, и чем он круче, тем точнее срабатывает синхронизация. На корпусе четыре независимо коммутируемых BNC-выхода: два с импедансом 50 Ом и два с 75 Ом, что снимает вопрос совместимости с любыми бытовыми и студийными приёмниками. Гальваническая развязка выходов защищает от паразитных земельных петель. Каждая секция схемы получает питание от отдельного сверхнизкошумящего источника, оптимизированного под суб-герцовый диапазон, плюс есть вход для внешнего блока питания постоянного тока на 15 В — для тех, кто хочет дополнительно подчистить питание.

    Применение

    REF10 NANO ставится в начало цифровой цепи как мастер-клок. Его 10 МГц подаются на устройства с входом внешней синхронизации: ЦАП высокого класса, реклокеры (в том числе старшие модели самой Mutec), сетевые аудиоплееры, стримеры, аудиофильские сетевые коммутаторы, цифровые консоли и интерфейсы записи. Когда все компоненты работают от общей опорной частоты, исчезают мелкие временные расхождения между ними, и система начинает звучать как единое целое.

    В студии прибор уместен в трактах мастеринга, классической записи и сведения, где требования к временной стабильности максимальные. Дома он раскрывается в Hi-Fi и Hi-End системах с цифровым источником — особенно там, где уже стоит качественный ЦАП и сетевой транспорт, а владелец ищет следующий шаг по детальности и пространственности.

    Серия и исполнение

    NANO — младшая версия известного эталонного клока REF10 от Mutec. Она построена на той же идеологии и схемотехнике с ручной сборкой OCXO, но в компактном корпусе и в более доступной нише линейки. Формат — настольный, с возможностью установки в 19-дюймовую студийную стойку высотой 1U через опциональный монтажный комплект. На борту один канал генерации, размноженный на четыре синхронных BNC-выхода с разным импедансом, встроенный универсальный блок питания на 85-305 В и простой управляющий интерфейс. Разработка и производство — Германия.
