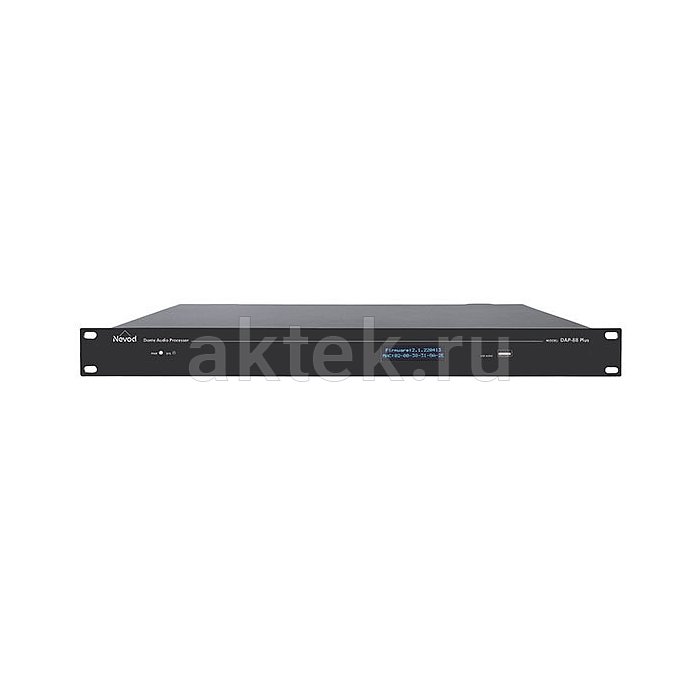

NEVOD DAP-88 Plus процессор обработки сигнала, 48 кГц, Dante
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- NEVOD
- Модель
- DAP-88 Plus
- Тип товара
- процессор обработки сигнала
- Назначение
- обработка и маршрутизация аудиосигнала
- Высота в рэке
- 1U
- DSP
- есть
- Функции обработки
- AEC
- Частота дискретизации
- 48 кГц
- Разрядность
- 24 бит
- Сетевой аудиопротокол
- Dante
- Сетевое управление
- TCP/IP
- Запись
- есть
- Фантомное питание
- 48 В
- Разъёмы и интерфейсы
- Phoenix, RJ-45, USB
- Интерфейсы управления
- RS-232, RS-485, GPIO, TCP/IP
- Питание
- 100–240 В
- Габариты
- 482×44×260 мм
- Вес в упаковке
- 1975 г
- Габариты упаковки (Д×Ш×В)
- 530×290×50 мм
Описание товара
Для многозонного озвучивания торговых центров, отелей, спа-комплексов и конференц-залов инсталляторам нужна матрица, которая берёт на себя маршрутизацию, обработку и подавление обратной связи в одном корпусе. Такую задачу закрывает Nevod DAP-88 Plus — цифровая аудиоматрица 8×8 с поддержкой Dante и функцией эхоподавления AEC. Устройство встаёт между микрофонными и линейными источниками и парком усилителей, распределяет сигналы по зонам и выполняет базовую обработку, снимая нагрузку с отдельных процессоров. Формат 1U и разъёмы Phoenix делают её удобной для стационарных инсталляций.Схема и конструкция Nevod DAP-88 Plus
Внутри работают два процессора Analog Devices SHARC 21489 — это те же чипы, что стоят в профессиональных DSP-платформах для инсталляций. Обработка ведётся на 48 кГц с разрядностью 24 бита по шине MSB TDM, чего достаточно для речи и фонового музыкального контента с запасом по динамике. Гармонические искажения ниже 0,001% при +4 dBu и максимальный уровень сигнала +18 dBu позволяют работать с профессиональными источниками без риска перегрузки. Восемь балансных входов принимают как микрофонные, так и линейные источники: аналоговое усиление предусилителя регулируется от 0 до 40 дБ, дополнительно доступно 12 дБ цифрового усиления. Фантомное питание +48 В подаётся на конденсаторные микрофоны для конференц-систем и переговорных. Отдельно реализованы адаптивное подавление обратной связи на каждом канале, шумоподавление ANS, эхоподавление AEC и автоматическая регулировка усиления AGC — то, что нужно для помещений с речевыми микрофонами и живой акустикой.
Применение
Основной сценарий — инсталляционные системы фоновой музыки и речевого оповещения, где нужно развести восемь источников по восьми независимым зонам. В гостинице это лобби, ресторан, спа-зона, бассейн, конференц-зал; в торговом центре — этажи и служебные помещения; в спортивном комплексе — трибуны, кассы, раздевалки. В сигнальной цепи матрица стоит после микрофонов, плееров и стриминговых источников и передаёт готовый обработанный сигнал на усилители мощности через балансные линейные выходы. Поддержка Dante с основным и резервным портами RJ45 подключает устройство к сетевой аудиоинфраструктуре — сигналы из других залов приходят по IP без аналоговой прокладки. Для переговорных полезна связка AEC и подавления обратной связи: удалённые участники слышат чистый голос без эха и завода микрофонов.
Серия и исполнение

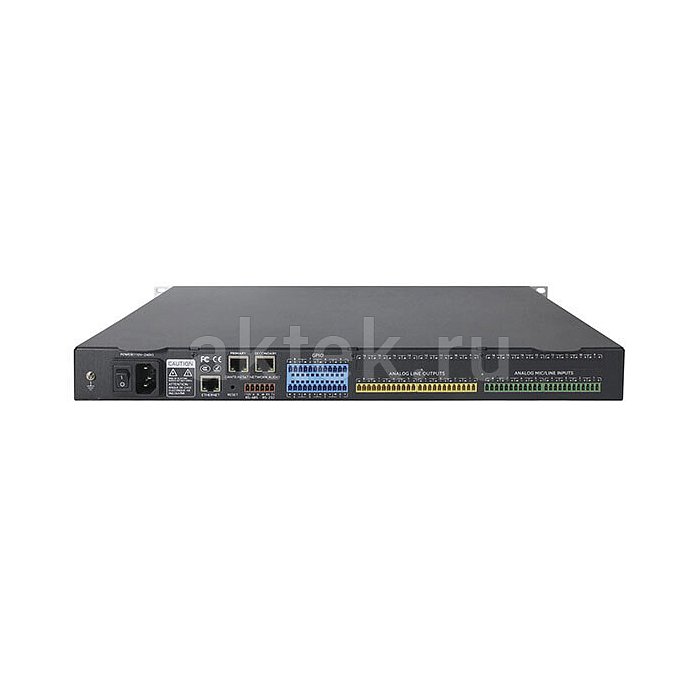

DAP-88 Plus — старшая по функциональности версия матрицы формата 8×8 в линейке Nevod: индекс Plus указывает на расширенный набор интерфейсов по сравнению с базовыми моделями серии, включая Dante и порт USB для записи и воспроизведения. Корпус рэковый, высотой 1U, ширина 480 мм — стандартная стойка 19 дюймов. Управление доступно по TCP/IP, RS-232 и RS-485, дополнительно есть восемь линий GPIO для интеграции с внешними системами: панелями вызова, реле, кнопочными постами. Питание универсальное, 100–240 В переменного тока, что упрощает применение на объектах с разной сетевой инфраструктурой.
