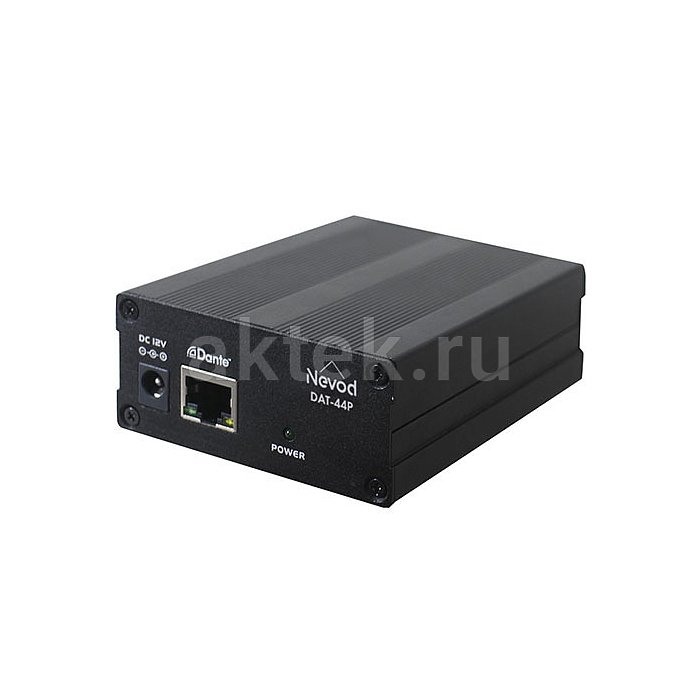

NEVOD DAT-44P сетевой аудиоконвертер Dante, четыре входа, четыре выхода
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- NEVOD
- Модель
- DAT-44P
- Тип товара
- сетевой аудиоконвертер
- Тип аудиолиний
- балансные
- Стандарт PoE
- IEEE 802.3af
- Поддерживаемые частоты дискретизации
- 44,1 / 48 / 96 кГц
- Коэффициент гармонических искажений
- 0,007% при 1 кГц
- Конфигурация каналов
- 4 входа / 4 выхода
- Задержка
- не более 1 мс
- Альтернативное питание
- DC 12 В
- PoE-сплиттер
- в комплекте
- Назначение
- ввод, вывод и преобразование аудиосигнала
- Частота дискретизации
- 96 кГц
- Разрядность
- 24 бит
- Сетевой аудиопротокол
- Dante / AES67
- Питание по сети
- PoE
- Количество входов
- 4
- Количество выходов
- 4
- Разъёмы и интерфейсы
- Phoenix, RJ-45
- Габариты товара
- 123×75×35 мм
- Поддерживаемые протоколы
- Dante, PoE
- Вес в упаковке
- 4500 г
- Габариты упаковки (Д×Ш×В)
- 140×90×40 мм
Инструкция
Описание товара
Задача завести аналоговые источники в сеть Dante и одновременно вернуть из неё четыре линейных выхода решается компактным конвертером Nevod DAT-44P. Прибор одновременно оцифровывает четыре балансных входа и отдаёт четыре балансных выхода, работая как двунаправленный узел между аналоговой периферией и цифровой аудиосетью. Формат подключения через клеммники Phoenix и питание по PoE делают модель удобной для стационарной инсталляции — переговорных, конференц-залов, распределённых систем озвучивания и трансляции, где источники и приёмники разнесены по помещениям, а связь между ними идёт по обычной витой паре.Схема и конструкция Nevod DAT-44P

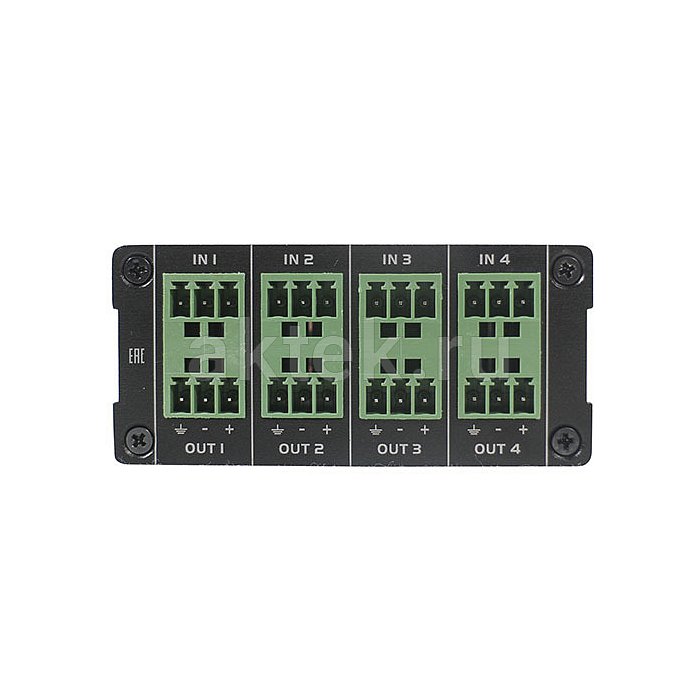

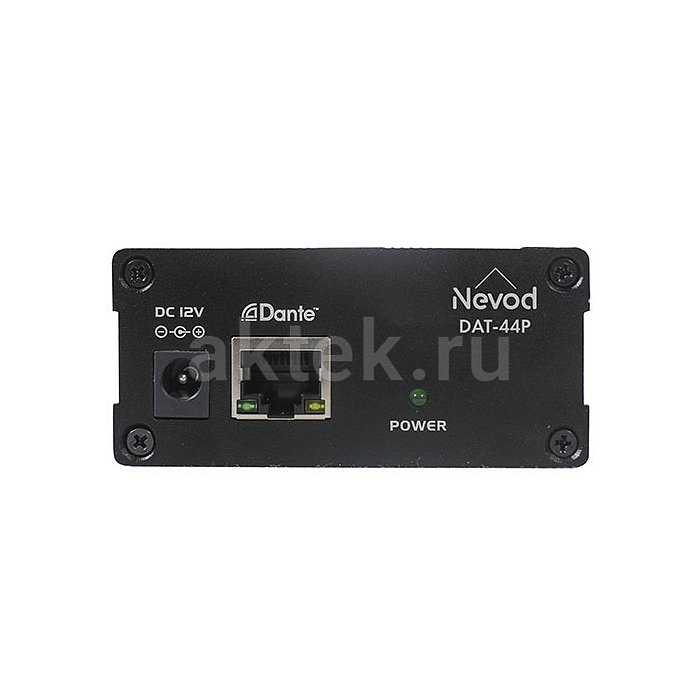

Конвертер построен на цифровой обработке с частотами дискретизации 44,1, 48 и 96 кГц при разрядности 24 бит — этого достаточно для корректной работы в профессиональных сетях, где параметры потока задаются со стороны Dante Controller. Заявленный уровень нелинейных искажений 0,007% на 1 кГц при +4 дБу говорит о том, что тракт рассчитан на студийный референсный уровень, а не на бытовые −10 дБВ. Задержка не более 1 мс укладывается в требования систем живого звука и синхронной трансляции по нескольким зонам. Входы и выходы выполнены на клеммниках Phoenix — это удобно для монтажа на объекте, когда кабели разделываются на месте, без пайки разъёмов. Единственный порт RJ-45 несёт и аудиопоток Dante, и питание по PoE стандарта 802.3af, что упрощает разводку: один кабель на устройство. Поддержка AES67 позволяет включать конвертер в смешанные сети, где рядом с Dante работает оборудование других производителей на открытом протоколе.
Применение
Типовой сценарий — оцифровка сигналов от микшера, плеера или беспроводных приёмников для передачи в сетевую магистраль, а также возврат отдельных стемов на локальные усилители мощности и активные мониторы. В инсталляциях конференц-систем DAT-44P ставится рядом с источниками в кафедре или технической стойке и через одну витую пару отдаёт четыре канала в центральный процессор, одновременно принимая обратные линии для локального контроля. В системах трансляции устройство работает как точка ввода фоновой музыки или объявлений в Dante-сеть здания. В связке со студийным или инсталляционным микшером конвертер расширяет физическое количество входов и выходов рабочей станции без наращивания длины аналоговых линий — сигнал идёт по сети на любое расстояние в пределах локальной инфраструктуры.
Серия и исполнение

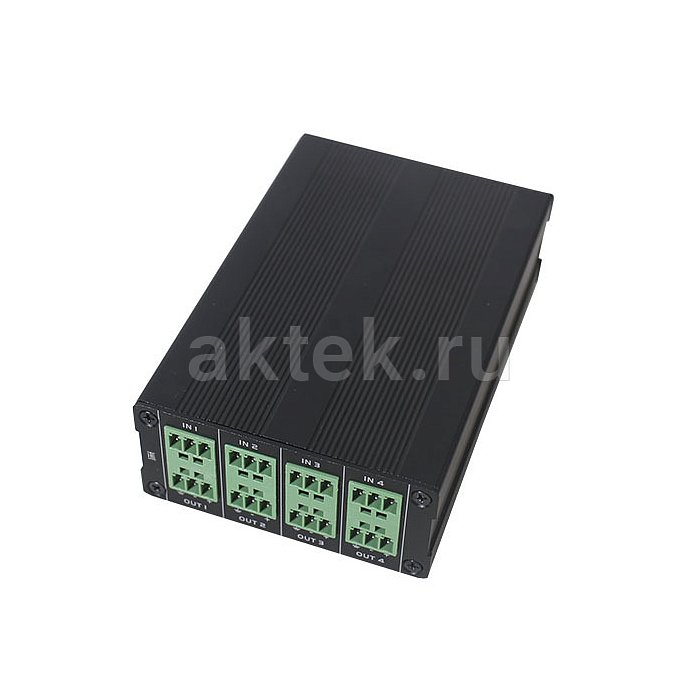

DAT-44P относится к линейке компактных сетевых интерфейсов Nevod с симметричной конфигурацией четыре на четыре канала. Формат — настольный или монтируемый на кронштейн, корпус небольшой, что позволяет размещать устройство прямо у источников сигнала, а не только в центральной аппаратной. Питание организовано по двум схемам: PoE от коммутатора или инжектора и внешний адаптер 12 В, при этом в комплект включён PoE-сплиттер — полезно, если сеть не поддерживает подачу питания, а розетка рядом есть. Индикация питания вынесена на корпус для быстрой диагностики состояния при пусконаладке.
