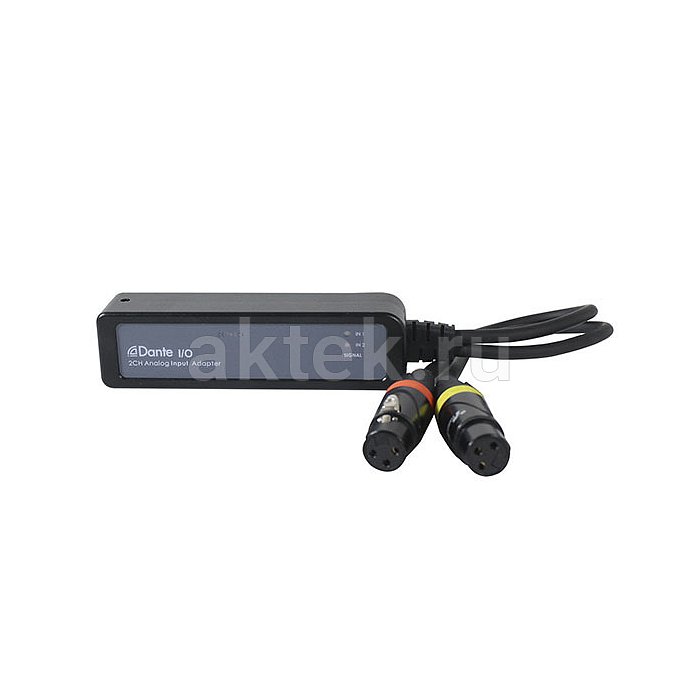

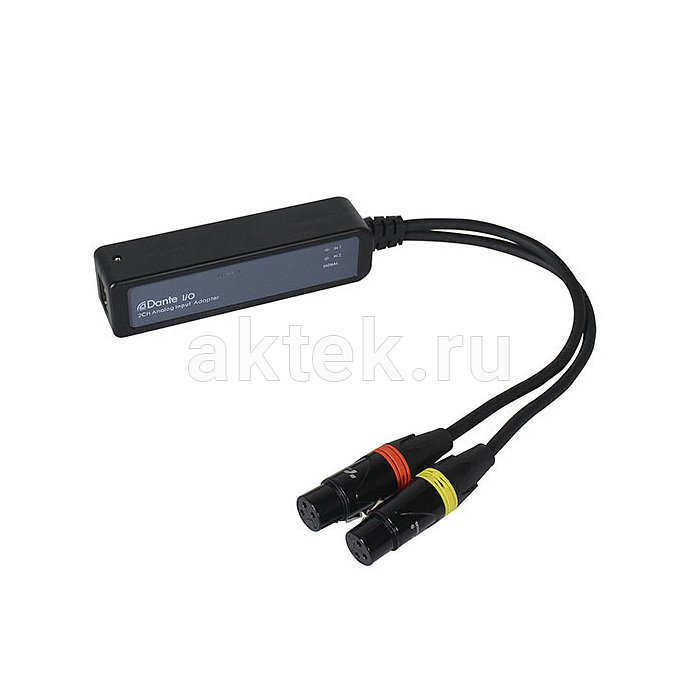

NEVOD DCIN-22P сетевой аудиоконвертер Dante, два XLR-входа
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- NEVOD
- Модель
- DCIN-22P
- Тип товара
- сетевой аудиоконвертер
- Тип входов
- балансные XLR female
- Стандарт PoE
- IEEE 802.3af
- Поддерживаемые частоты дискретизации
- 44,1 и 48 кГц
- Направление преобразования
- аналоговый сигнал → Dante/AES67
- Коэффициент гармонических искажений
- 0,007% при +4 dBu
- Количество каналов
- 2
- Индикация
- питание и аудиосигнал
- Задержка
- не более 1 мс
- Длина встроенного кабеля
- 330 мм
- Назначение
- ввод аналогового аудиосигнала в сеть Dante/AES67
- Частота дискретизации
- 48 кГц
- Разрядность
- 24 бит
- Сетевой аудиопротокол
- Dante / AES67
- Питание по сети
- PoE
- Количество входов
- 2
- Разъёмы и интерфейсы
- XLR, RJ-45, Ethernet
- Интерфейсы управления
- Ethernet
- Поддерживаемые протоколы
- Dante, PoE
- Вес в упаковке
- 4500 г
- Габариты упаковки (Д×Ш×В)
- 500×350×180 мм
Инструкция
Описание товара

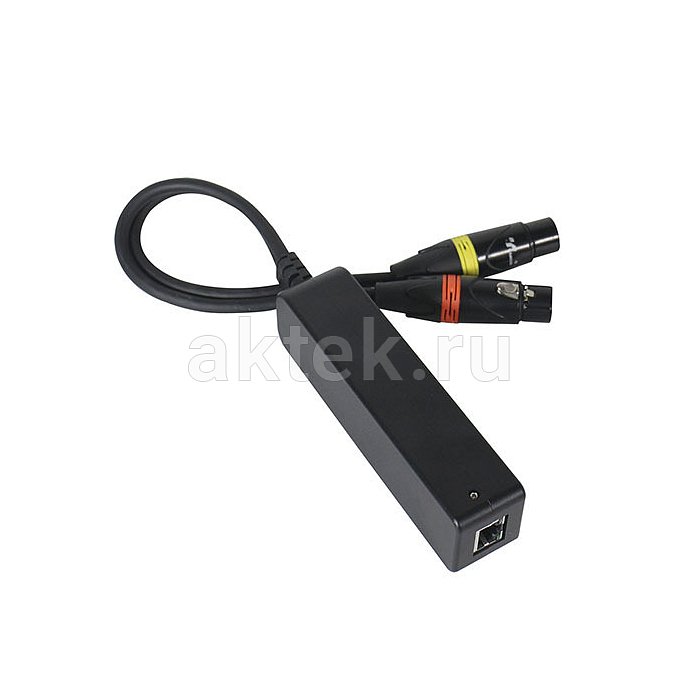

Задача перевода двух аналоговых источников в сеть Dante на инсталляционном объекте решается компактным конвертером Nevod DCIN-22P. Устройство принимает симметричный сигнал по двум входам XLR, оцифровывает его и отправляет пакетами в сеть по разъёму RJ-45. Основное применение — конференц-залы, переговорные, музеи, спортивные объекты и любые системы озвучивания, где источники разнесены по помещению, а микшер и обработка сосредоточены в аппаратной. Питание по PoE снимает необходимость тянуть отдельный силовой кабель до точки установки.Схема и конструкция Nevod DCIN-22P
Конвертер построен по двухканальной аналого-цифровой схеме с симметричным приёмом сигнала на входах XLR-F. Оцифровка идёт с разрядностью 24 бита при частотах дискретизации 44,1 или 48 кГц — это стандарт для инсталляционных систем и вещательных задач, где не требуется студийный high-res, но нужна корректная работа с любым оборудованием Dante. Нелинейные искажения на уровне 0,007% при +4 дБу говорят о запасе по чистоте тракта для голосовых микрофонов и линейных источников. Заявленная задержка не более 1 мс укладывается в требования систем реального времени, включая синхронную работу с видеотрактом и живым звукоусилением. Поддержка стандарта AES67 расширяет совместимость: устройство встраивается не только в сети Dante, но и в мультивендорные IP-инфраструктуры. Питание идёт по протоколу PoE 802.3af от совместимого коммутатора или инжектора, а один кабель Ethernet несёт и сигнал, и электропитание. На корпусе выведена индикация питания и наличия аудиосигнала — удобно для быстрой диагностики на объекте без ноутбука с Dante Controller.
Применение
Место в сигнальной цепи — точка ввода аналоговых источников в цифровую сеть. Ко входам подключаются линейные выходы микшера, беспроводных микрофонных систем, медиаплееров, проигрывателей, конференц-пультов. Дальше сигнал уходит по одному витой паре в общую сеть Dante, где его подхватывают процессоры, матрицы, усилители с сетевыми картами или программные записывающие станции. Такая топология особенно выгодна в распределённых системах: вместо десятков аналоговых линий через здание идёт одна сеть Ethernet. Типовые сценарии — озвучивание аудиторий и залов заседаний с несколькими зонами источников, трансляционные системы в торговых центрах и на транспортных объектах, инсталляции в спортивных сооружениях, где точки подключения микрофонов комментаторов разнесены по трибунам. Для домашнего кинотеатра или бытового Hi-Fi устройство не предназначено.
Серия и исполнение

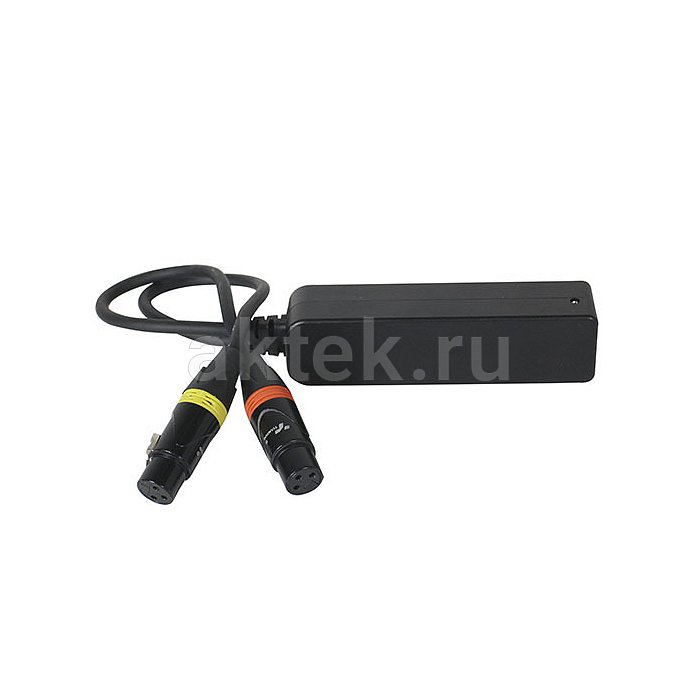

Модель DCIN-22P относится к линейке миниатюрных сетевых конвертеров Nevod с индексом 22 — два входных канала. Форм-фактор не рэковый: небольшой корпус с выведенным кабелем длиной 330 мм ставится рядом с источником сигнала, крепится скрытно за оборудованием, в шкафу или в кабель-канале. Это отличает конвертер от рэковых интерфейсов Dante на восемь и более каналов — здесь ставка на точечную оцифровку у самого источника, а не на централизованный ввод-вывод в аппаратной. Питание PoE и один сетевой кабель окончательно упрощают монтаж на удалённых точках.
