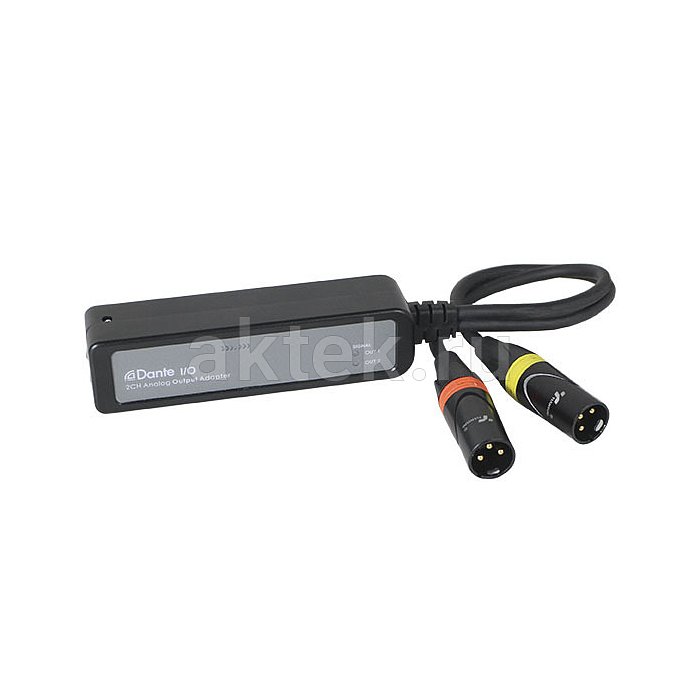

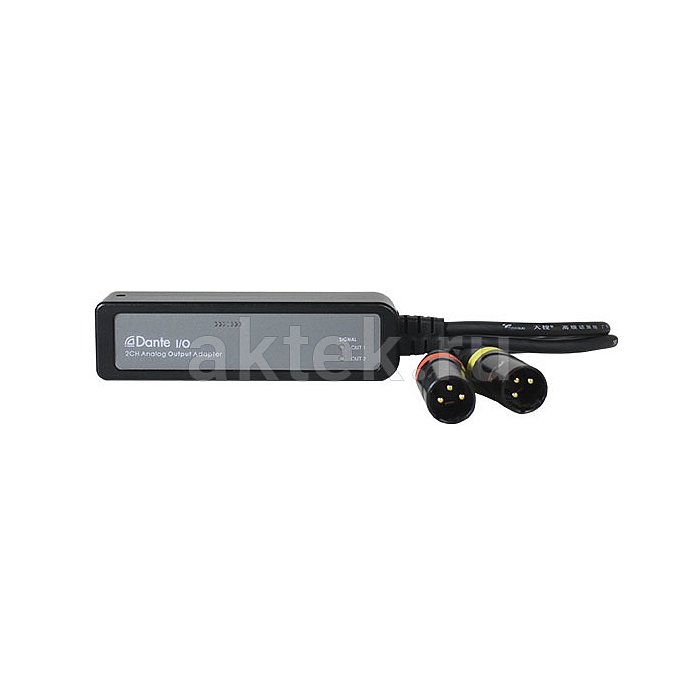

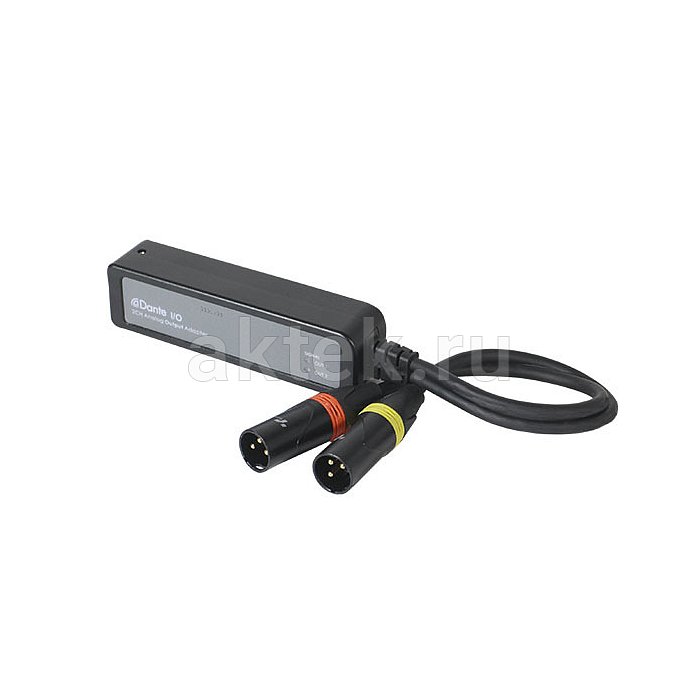

NEVOD DCOUT-22P сетевой аудиоконвертер Dante, два XLR-выхода
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- NEVOD
- Модель
- DCOUT-22P
- Тип товара
- сетевой аудиоконвертер
- Тип выходов
- балансные XLR male
- Стандарт PoE
- IEEE 802.3af
- Поддерживаемые частоты дискретизации
- 44,1 и 48 кГц
- Направление преобразования
- Dante/AES67 → аналоговый сигнал
- Коэффициент гармонических искажений
- 0,007% при +4 dBu
- Количество каналов
- 2
- Индикация
- питание и аудиосигнал
- Задержка
- не более 1 мс
- Назначение
- вывод Dante/AES67 в аналоговый аудиосигнал
- Частота дискретизации
- 48 кГц
- Разрядность
- 24 бит
- Сетевой аудиопротокол
- Dante / AES67
- Питание по сети
- PoE
- Количество выходов
- 2
- Разъёмы и интерфейсы
- XLR, RJ-45
- Поддерживаемые протоколы
- Dante, PoE
- Вес в упаковке
- 4500 г
- Габариты упаковки (Д×Ш×В)
- 500×350×180 мм
Инструкция
Описание товара
Когда сеть Dante уже проложена по объекту, а на конце линии нужно получить обычный аналоговый сигнал для активной акустики, усилителя мощности или микшера — задачу решает Nevod DCOUT-22P. Это компактный двухканальный сетевой аудиоконвертер, который принимает цифровой поток по витой паре и выдаёт стереопару линейных сигналов на балансных разъёмах XLR. Прибор занимает крайнюю точку сигнальной цепи Dante — между сетевым коммутатором и оконечным аналоговым оборудованием — и востребован в системах трансляции, конференц-залах, инсталляциях в холлах и переговорных.Схема и конструкция Nevod DCOUT-22P
Устройство построено как выносной цифро-аналоговый преобразователь с сетевым интерфейсом на входе. Одна витая пара по разъёму RJ-45 переносит одновременно и аудиопоток, и питание по стандарту PoE 802.3af — отдельный блок питания не нужен, что упрощает разводку и монтаж в местах, где розетки 220 В неудобны или отсутствуют. Два выхода XLR-М с балансной схемой позволяют тянуть длинные линии до усилителя или активных мониторов без наводок и потери уровня.
Преобразование идёт с разрядностью 24 бит на частотах 44,1 и 48 кГц — это соответствует студийному потоку Dante и обеспечивает совместимость со стандартом AES67, что важно при интеграции с оборудованием других экосистем. Заявленная задержка не более 1 мс и нелинейные искажения 0,007% на уровне +4 дБу говорят о том, что конвертер рассчитан на профессиональное применение, где синхронность каналов и чистота сигнала критичны. На корпусе выведена индикация питания и наличия аудиосигнала — при пусконаладке видно, дошёл ли поток до конкретной точки.
Применение
Основной сценарий — распределённая система озвучивания на базе сети Dante, где источники (микшер, медиасервер, автоматический микрофонный процессор) находятся в аппаратной, а точки воспроизведения разнесены по объекту. DCOUT-22P ставится непосредственно у активной акустической системы или у входа усилителя мощности, принимает нужную пару каналов из сетевого потока и отдаёт их в аналоговый тракт. Это удобно в конференц-залах с потолочными громкоговорителями, в мультизонных инсталляциях кафе и ресторанов, в системах синхронного перевода, на выставочных стендах.
В связке с PoE-коммутатором монтаж сводится к одному кабелю на точку — питание и сигнал приходят по одной линии. Работа по AES67 расширяет список совместимых источников: конвертер встраивается не только в чистые сети Dante, но и в гибридные инсталляции с оборудованием Ravenna, Livewire+ и других AES67-совместимых стандартов.
Серия и исполнение
Модель относится к линейке компактных сетевых конвертеров Nevod с индексом «22P» — двухканальное исполнение с питанием PoE. Формат — выносной модуль с интегрированным кабелем, не требующий рэковой стойки; такой подход удобен для скрытого монтажа рядом с оконечным оборудованием, за фальшпотолком или в напольных лючках. Внутри серии есть варианты с входами и выходами разного типа под конкретную задачу: DCOUT-22P выполняет именно функцию выхода в аналог через два XLR-М, тогда как парные модели закрывают задачи приёма аналогового сигнала в сеть Dante.
