NEVOD NDM-4624M трансляционный усилитель, 4 входа/6 выходов, 6×240 Вт
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- NEVOD
- Модель
- NDM-4624M
- Тип товара
- трансляционный усилитель
- Назначение
- усиление сигнала в трансляционных линиях
- Исполнение
- активное
- Номинальная мощность
- 240 Вт
- Монтаж в рэк
- есть
- Беспроводное подключение
- Bluetooth
- Поддерживаемые форматы
- MP3
- Встроенный плеер
- есть
- Дисплей
- сенсорный
- Количество зон
- 6
- Количество входов
- 4
- Количество выходов
- 6
- Разъёмы и интерфейсы
- RJ-45
- Вес в упаковке
- 1975 г
- Габариты упаковки (Д×Ш×В)
- 530×215×60 мм
Инструкция
Описание товара
Для многозонной трансляции и оповещения в торговых центрах, офисных зданиях, ресторанах и учебных заведениях создана цифровая аудио-матрица Nevod NDM-4624M. Устройство объединяет функции коммутатора источников, зонного микшера и шестиканального усилителя мощности в одном корпусе. Четыре входа распределяются между шестью независимыми зонами, каждая из которых получает свой уровень громкости и свой источник сигнала. Мощность 240 Вт на канал позволяет закрывать помещения средней и большой площади без внешних усилителей. Модель Nevod NDM-4624M рассчитана на стационарную инсталляцию с постоянным режимом работы.Схема и конструкция Nevod NDM-4624M
Внутри — цифровая коммутационная матрица с интегрированными усилительными модулями. Все шесть каналов работают независимо: маршрутизация источников на зоны, регулировка уровня и функция MUTE выполняются в цифровом домене, а на выходе стоят шесть усилителей по 240 Вт. Такая архитектура убирает необходимость во внешней стойке усилителей и упрощает разводку кабелей в объекте.

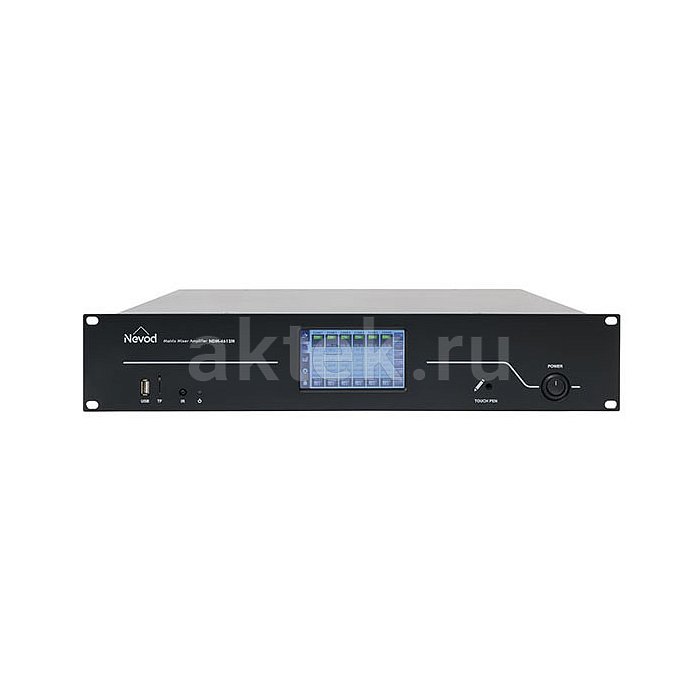

Встроенные источники — Bluetooth-приёмник, FM-тюнер и MP3-плеер — снимают задачу отдельного медиа-источника для фоновой музыки. Для голосовых объявлений предусмотрены интерфейсы RJ-45: к ним подключаются микрофонные консоли NPM-60 и выносные панели управления NWP-60. Отдельный вход EMC принимает сигнал тревоги от систем оповещения и активирует режим приоритетного вещания. Функция SIREN формирует тревожный тон без внешнего генератора. Управление ведётся с цветного сенсорного экрана 4,3 дюйма или с инфракрасного пульта, а мониторинг позволяет прослушивать любую из шести зон непосредственно с матрицы.
Применение
Основной сценарий — системы фоновой музыки и речевого оповещения. В торговом центре шесть зон закрывают этажи или тематические секции с разной программой в каждой. В ресторане на разных площадках звучат разные плейлисты, а объявления с микрофонной консоли администратора идут либо в одну зону, либо во все сразу с автоматическим приглушением музыки. В учебном заведении матрица раздаёт расписание звонков и голосовые объявления по кабинетам, а в режиме тревоги перехватывает управление через вход EMC.

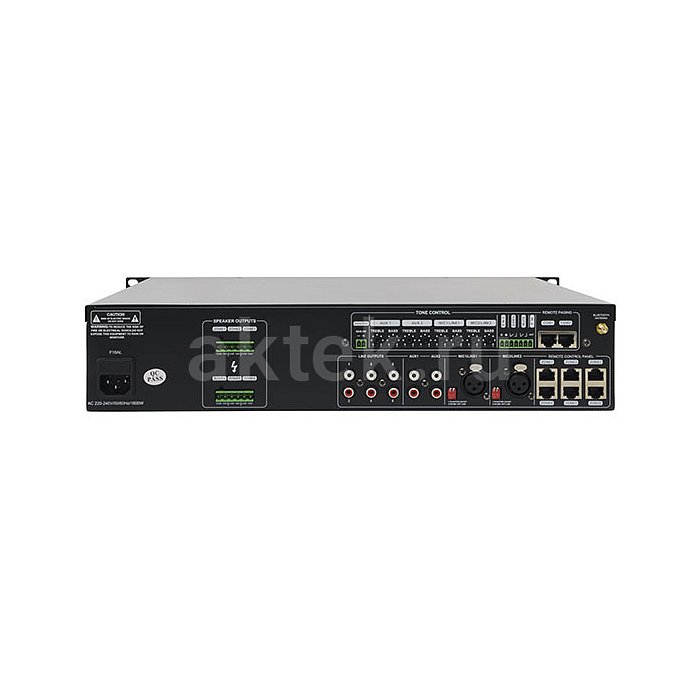

В сигнальной цепи NDM-4624M занимает центральное место: к её выходам напрямую подключаются трансляционные линии или низкоомные громкоговорители, к RJ-45 — панели вызова и управления по витой паре, к EMC — контроллер системы оповещения. Внешний усилитель не требуется.
Серия и исполнение
Модель относится к линейке NDM — цифровым матричным устройствам Nevod для инсталляционных задач. Индекс 4624M расшифровывается как 4 входа, 6 зон, 240 Вт на канал. Формат — настольно-рэковый с фронтальным сенсорным экраном 4,3 дюйма, что удобно для монтажа в аппаратной или в стойке администратора. От младших матриц серии эту версию отличает именно шестизонная топология и повышенная мощность на канал: одного корпуса хватает на объект, где раньше требовалась связка «матрица плюс отдельные усилители». Совместимость с консолями NPM-60 и панелями NWP-60 сохраняется на уровне всей серии.
