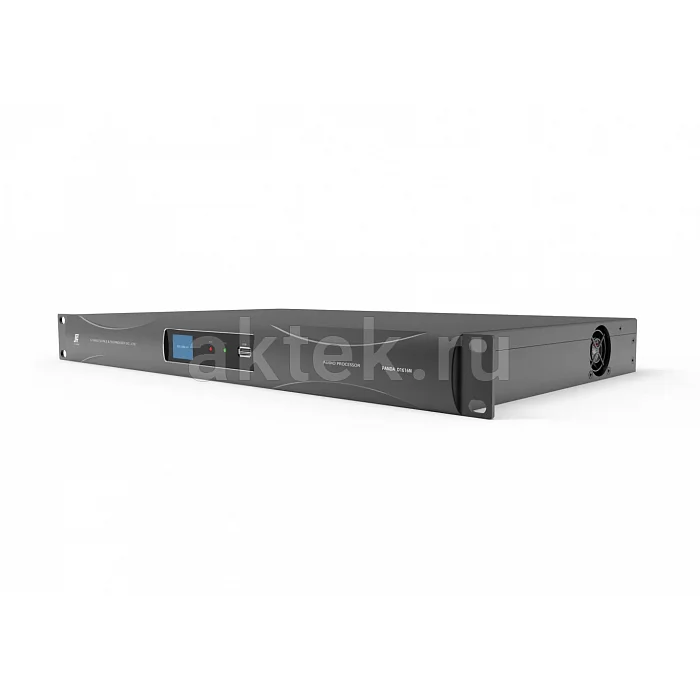

S-Track Panda D88N цифровой аудиопроцессор, Dante
Покупая у нас, вы получаете:
Технические характеристики
Описание товара
Для инсталляций с сетевой раздачей звука по протоколу Dante — конференц-залы, многозонные системы озвучивания, переговорные комнаты, залы с автоматической подстройкой под шум — предназначен цифровой аудиопроцессор S-Track Panda D88N. Устройство работает центральным узлом обработки и маршрутизации: принимает восемь аналоговых входов и восемь Dante-каналов, обрабатывает сигнал средствами DSP и выдаёт результат на восемь аналоговых и восемь сетевых выходов. Модель применяется в сценариях, где требуется гибкая матричная коммутация, эхоподавление и автоматическая компенсация уровня относительно шума помещения.Схема и конструкция Panda D88N
Panda D88N построен на цифровой DSP-платформе с частотой дискретизации 48 кГц при 24 битах. Восемь микрофонных/линейных входов оснащены управляемым по шагам предусилением до 51 дБ и переключаемым фантомным питанием 48 В — этого достаточно, чтобы завести конденсаторные микрофоны напрямую, без внешних предусилителей. Аналогово-цифровой тракт с динамическим диапазоном 120 дБ (A-взвешенный) и цифро-аналоговый с 114 дБ дают запас по шумам, а системная задержка не превышает 9 мс, что критично для живой речи и подзвучки в реальном времени.
В прошивку заложены алгоритмы AEC (эхоподавление на линии микрофон-громкоговоритель), AFC (подавление акустической обратной связи) и Ducker/Dodger для автоматического приглушения фоновой программы при появлении речи. Функция автоматической компенсации SPL подстраивает уровень воспроизведения под шум окружающей среды — полезно в фойе, торговых залах, транспортных узлах. На передней панели 1,3-дюймовый OLED-дисплей показывает IP-адрес, имя устройства и текущее состояние, что упрощает работу монтажника при первичной настройке в стойке.
Применение
Основной сценарий — стационарная инсталляция, где Panda D88N берёт на себя роль центрального аудиоядра. К аналоговым входам подключаются проводные и радиомикрофоны, источники фоновой музыки, линейные выходы плееров и видеосистем. Восемь Dante-каналов на приём и передачу связывают процессор с сетевыми микрофонными станциями, другими DSP, усилителями с сетевым входом и рабочими станциями видеоконференцсвязи. На выходе — усилительная часть многозонной системы озвучивания или мониторные линии залов.
Для переговорных с телеконференциями AEC убирает возврат сигнала от громкоговорителей обратно в микрофон, а AFC держит запас до обратной связи при высоком коэффициенте усиления. В связке с другими устройствами линейки S-Track процессор образует единую сеть с централизованным управлением через веб-интерфейс.
Серия и исполнение

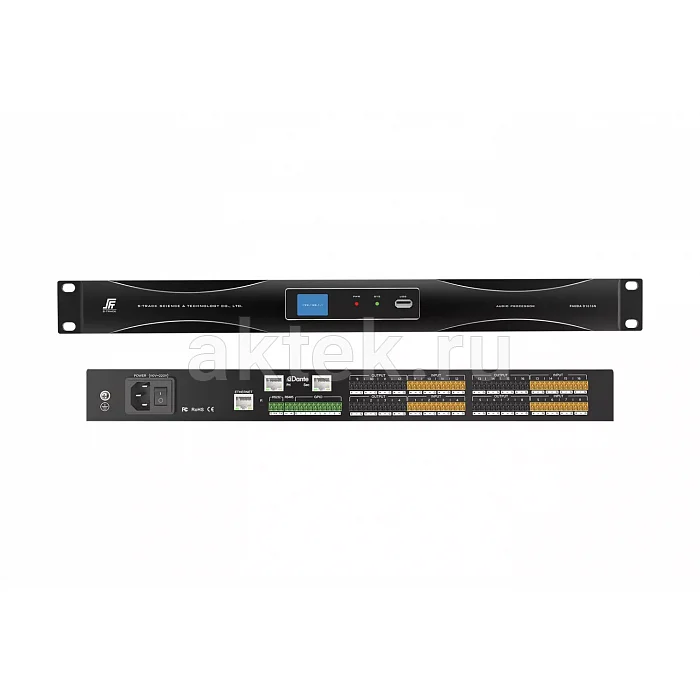

Panda — серия сетевых DSP-процессоров S-Track для проектной интеграции. Модель D88N в обозначении отражает восемь аналоговых входов, восемь аналоговых выходов и поддержку сетевой матрицы (Dante). Корпус — рэковый, высотой 1U, монтируется в стандартную 19-дюймовую стойку рядом с усилителями, коммутаторами и источниками. Коммутация внешней сети — по разъёму RJ-45. Такое исполнение подходит для проектов, где процессор постоянно работает в закрытой аппаратной, а управление и мониторинг ведутся удалённо через IP-сеть объекта.
